不銹鋼管熱處理(li)主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹鋼管的熱處理制度。

1. 熱處理溫度及(ji)爐溫

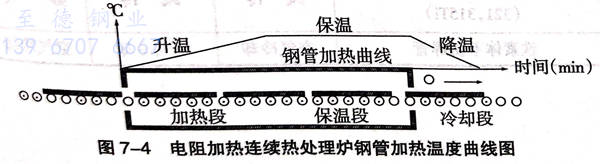

 在熱(re)處(chu)理過程中，不銹(xiu)鋼管熱(re)處(chu)理溫度及爐(lu)溫的(de)控制(zhi)是非(fei)常重要的(de)（圖7-4)表7-1由所列出了(le) AST-FAGERSTA 熱(re)處(chu)理爐(lu)各類(lei)鋼種的(de)熱(re)處(chu)理溫度和加熱(re)爐(lu)各組電(dian)阻加熱(re)溫度，在熱(re)處(chu)理時應照(zhao)此嚴格控制(zhi)，以保證熱(re)處(chu)理效果。

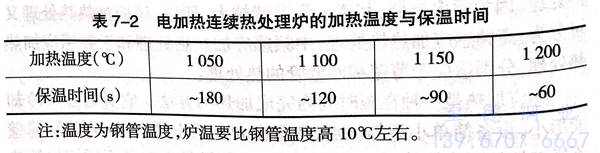

 電加(jia)熱連續熱處理爐的加(jia)熱溫(wen)度與保溫(wen)時間見表7-2。

2. 冷(leng)卻與冷(leng)卻速度

 為了防(fang)止(zhi)(zhi)碳化鉻的(de)(de)(de)(de)析出，對固熔處理的(de)(de)(de)(de)不銹(xiu)鋼(gang)(gang)管(guan)，必須進(jin)行(xing)快(kuai)速冷(leng)卻(que)。當不銹(xiu)鋼(gang)(gang)管(guan)的(de)(de)(de)(de)溫度(du)在1000℃~600℃之間，冷(leng)卻(que)速度(du)為5℃/s,即兩分鐘內一定要降到600℃以下，可以防(fang)止(zhi)(zhi)鉻的(de)(de)(de)(de)碳化物析出，同時(shi)也避免了σ相(xiang)的(de)(de)(de)(de)析出，可防(fang)止(zhi)(zhi)高(gao)(gao)Cr-Mo鋼(gang)(gang)較(jiao)高(gao)(gao)的(de)(de)(de)(de)脆(cui)性的(de)(de)(de)(de)產生(sheng)。

 其他形式熱處理的冷卻方式，按照熱處理工藝要(yao)求實施。

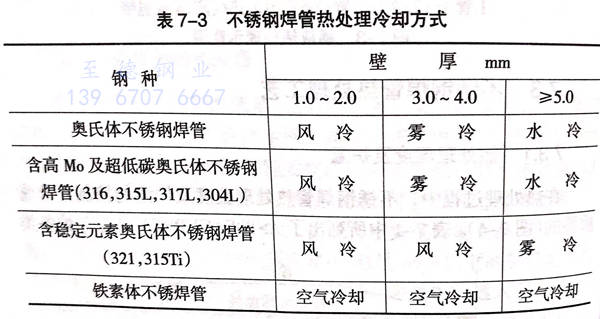

 不銹鋼管按鋼種和(he)壁厚選(xuan)擇(ze)冷(leng)卻(que)方(fang)式，見表7-3。

3. 不銹鋼焊管的熱處(chu)理(li)制度

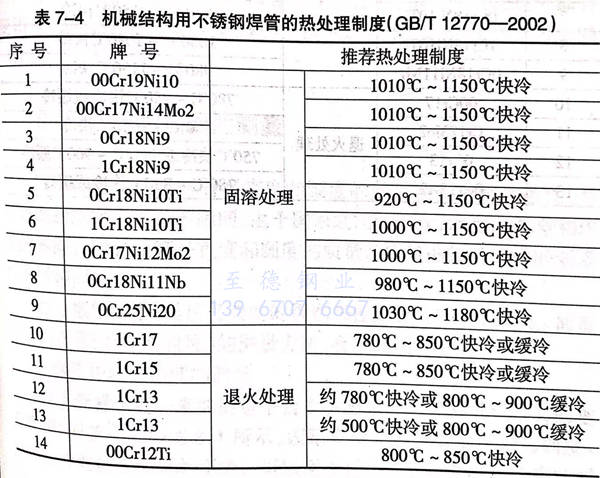

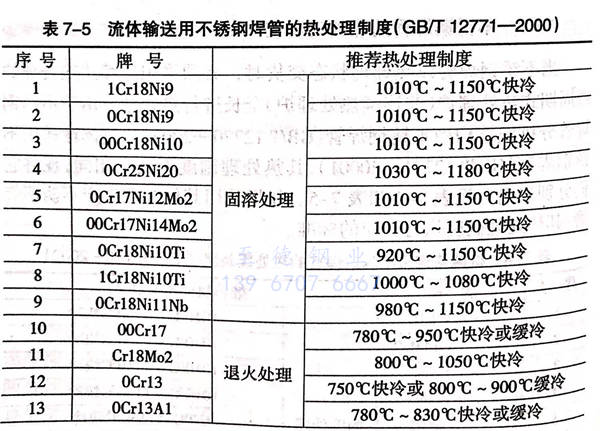

 當不(bu)(bu)銹(xiu)(xiu)鋼管(guan)以熱處(chu)理(li)(li)狀態(tai)交貨時(shi)，必(bi)須采(cai)用(yong)連續(xu)式(shi)熱處(chu)理(li)(li)爐(lu)或周(zhou)期式(shi)熱處(chu)理(li)(li)爐(lu)（非連續(xu)熱處(chu)理(li)(li)爐(lu)）全長進(jin)行(xing)熱處(chu)理(li)(li)。由于不(bu)(bu)銹(xiu)(xiu)鋼焊管(guan)分機械結構用(yong)不(bu)(bu)銹(xiu)(xiu)鋼焊管(guan)（GB/T 14976-2002)和流體(ti)輸送(song)用(yong)不(bu)(bu)銹(xiu)(xiu)鋼管(guan)（GB/T 14975 -2002),其(qi)熱處(chu)理(li)(li)制度(du)不(bu)(bu)完全相(xiang)同，現將它們分別列出，見表(biao)7-4和表(biao)7-5.如果采(cai)用(yong)其(qi)他標(biao)準生產不(bu)(bu)銹(xiu)(xiu)鋼焊管(guan)，其(qi)熱處(chu)理(li)(li)制度(du)執行(xing)相(xiang)應的標(biao)準。
