一、管(guan)道支吊架的分類和結構(gou)形(xing)式
1. 分(fen)類
①. 承重(zhong)架(jia)(jia)(jia) 包括(kuo)滑(hua)動架(jia)(jia)(jia)、桿式(shi)吊(diao)架(jia)(jia)(jia)、恒力架(jia)(jia)(jia)、可變(bian)（變(bian)力）彈簧支吊(diao)架(jia)(jia)(jia)和滾(gun)動架(jia)(jia)(jia)等。
②. 限制性支(zhi)架(jia) 包(bao)括限位(wei)架(jia)、定(ding)值限位(wei)架(jia)、導向(xiang)架(jia)和固定(ding)架(jia)等。
③. 減(jian)振架(jia) 包(bao)括彈(dan)簧式、油壓(ya)式、摩擦式、黏(nian)性(xing)減(jian)振器等。
2. 結構形式
①. 標準支架

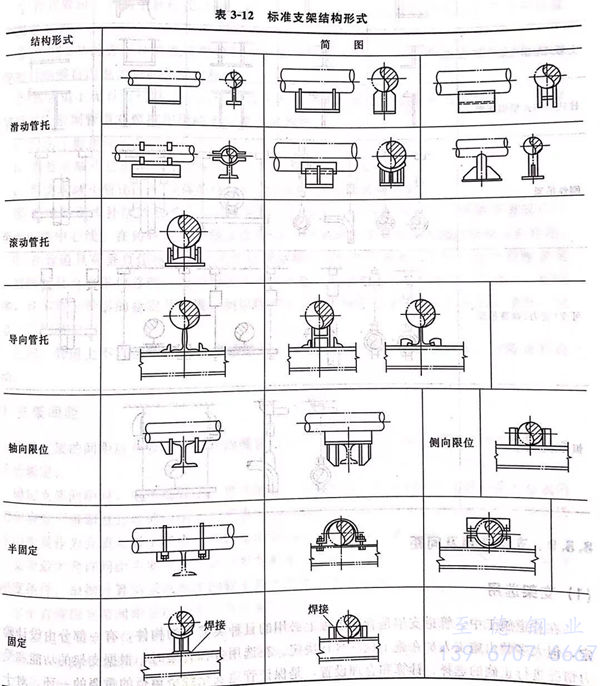

指(zhi)整個(ge)結構各(ge)部(bu)位的尺(chi)寸都是不(bu)變的，如各(ge)類(lei)管(guan)托(tuo)就是標(biao)準支架(jia)，選用時(shi)根據(ju)管(guan)徑、材料(liao)等寫明型號(hao)即(ji)可。標(biao)準支架(jia)結構形式見表(biao)3-12.
②. 通(tong)用支架

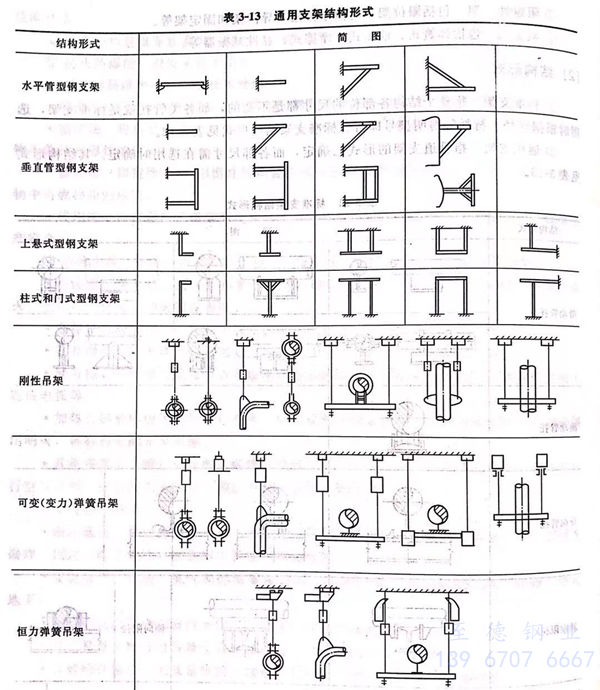

指(zhi)管道支架的(de)形(xing)式已確定(ding)，而各部尺寸需在(zai)選(xuan)用時確定(ding)。其結構形(xing)式見表(biao)3-13.
二、支架選用及間距
1. 支架選(xuan)用
在(zai)(zai)管(guan)道施工(gong)中(zhong)，管(guan)道支架(jia)是管(guan)道工(gong)程(cheng)上必用的(de)(de)(de)且種(zhong)類(lei)繁多的(de)(de)(de)構件，有一部(bu)分由(you)設(she)計確定，但大多數(shu)由(you)施工(gong)人員在(zai)(zai)施工(gong)現場(chang)自行決定。在(zai)(zai)選(xuan)用各(ge)種(zhong)管(guan)架(jia)時，根據支架(jia)的(de)(de)(de)功能和受力情況進行正確的(de)(de)(de)選(xuan)擇(ze)、計算和合理(li)設(she)置，是保證管(guan)道安(an)全(quan)經濟運行的(de)(de)(de)重(zhong)要(yao)的(de)(de)(de)一環。對于(yu)支架(jia)的(de)(de)(de)選(xuan)擇(ze)、要(yao)遵(zun)循下列原(yuan)則。
①. 支架(jia)的(de)(de)(de)(de)選型和設置應符合設計(ji)文件(jian)的(de)(de)(de)(de)規定，應能(neng)正確(que)地支撐管道，并能(neng)滿足管道的(de)(de)(de)(de)強度(du)和剛度(du)、管道的(de)(de)(de)(de)介質(zhi)工作壓力和工作溫度(du)、管道投入運(yun)行時的(de)(de)(de)(de)位(wei)移和補(bu)償、管道安裝的(de)(de)(de)(de)實際位(wei)置等各方(fang)面的(de)(de)(de)(de)綜合要求(qiu)。
②. 支架應能承受管道在安裝狀態、工(gong)作狀態及預計工(gong)作狀態中(zhong)的一些偶然外(wai)荷載的作用(yong)。
③. 支(zhi)架應(ying)盡(jin)量選擇型號相(xiang)同的標(biao)準支(zhi)架，以便成(cheng)批生產和加(jia)快施工速(su)度。
④. 應選用(yong)制作簡單、施工方(fang)便、應用(yong)較多的焊接型支架。
⑤. 在(zai)直(zhi)管段(duan)上的(de)兩個(ge)補償器之間，或無補償裝置、有熱(re)位移的(de)直(zhi)管段(duan)上只允許設置一(yi)個(ge)固定支架(jia)。
⑥. 水(shui)平(ping)安裝的(de)方形補償器(qi)或彎管(guan)附近(jin)，應采用滑(hua)動(dong)支架，以便管(guan)道在溫度變(bian)化而(er)引(yin)起伸縮時能夠(gou)自由地做軸向和橫向移動(dong)。
⑦. 在管道上無垂直位(wei)移或(huo)垂直位(wei)移很小的地方，可設置活動支架或(huo)剛性吊架。活動支架形式應根據(ju)管道對摩擦(ca)作用的不(bu)同(tong)要(yao)求來選擇。
a. 對由于摩(mo)擦而產生(sheng)的作用(yong)無嚴格限制時，可(ke)采用(yong)滑動支(zhi)架。
b. 當要求減小管道軸(zhou)向摩擦作(zuo)用(yong)力時，可選用(yong)滾柱支架。
c. 當要求(qiu)減小管(guan)道水平位(wei)移的(de)摩擦作用力(li)時(shi)，可采用滾珠支架。
⑧. 在填(tian)料函式補償器和(he)波(bo)形補償器兩(liang)側，應設置1~2個導(dao)向(xiang)支架，以使管道運行(xing)時不至于偏離(li)中心線。在鑄鐵(tie)閥件兩(liang)側宜設置1~2個導(dao)向(xiang)支架，使鑄鐵(tie)閥件少受彎(wan)矩作(zuo)用。
⑨. 在(zai)管道(dao)具(ju)有垂直位(wei)移之處，應設彈簧吊(diao)架(jia)；當(dang)(dang)不(bu)便設彈簧吊(diao)架(jia)時，也(ye)可設彈簧支架(jia)；當(dang)(dang)同(tong)時具(ju)有水平(ping)位(wei)移時，應采用(yong)(yong)滾珠彈簧支架(jia)。但管道(dao)吊(diao)架(jia)現場(chang)裝(zhuang)配工作量大，耗鋼材多，且不(bu)利(li)于管道(dao)的穩定(ding)及消震，所以除架(jia)空管道(dao)不(bu)便裝(zhuang)設滑動支架(jia)時裝(zhuang)設吊(diao)架(jia)外，應盡量少采用(yong)(yong)吊(diao)架(jia)。
在同一管道上不(bu)宜(yi)連(lian)續使用(yong)過多的吊架(jia)，應在適當位置(zhi)設置(zhi)型鋼支架(jia)，以防止(zhi)管道擺動。
2. 支架間距(ju)
管道支架的間距應符合(he)設(she)計文件的規(gui)定。當設(she)計文件無規(gui)定時，可(ke)參考相關的管道設(she)計手冊確定。
確定(ding)支(zhi)(zhi)架(jia)間(jian)(jian)距時，應(ying)考(kao)慮(lv)管(guan)子(zi)、管(guan)子(zi)附件(jian)、保溫結(jie)構及管(guan)道(dao)(dao)內介(jie)質重(zhong)量對管(guan)子(zi)造(zao)成(cheng)的(de)應(ying)力和(he)應(ying)變不得超過允許的(de)范(fan)圍。如管(guan)道(dao)(dao)內的(de)介(jie)質是(shi)氣體(ti)或蒸汽，一般應(ying)將(jiang)水(shui)壓試驗時管(guan)內水(shui)的(de)重(zhong)量作為介(jie)質重(zhong)量來考(kao)慮(lv)。在較重(zhong)的(de)管(guan)道(dao)(dao)附件(jian)旁(pang)應(ying)設支(zhi)(zhi)架(jia)，以承受(shou)其荷重(zhong)。支(zhi)(zhi)架(jia)最(zui)大允許間(jian)(jian)距主要是(shi)由管(guan)道(dao)(dao)所承受(shou)的(de)垂(chui)直方(fang)向(xiang)荷載(zai)來決定(ding)的(de)，它應(ying)滿足強度條件(jian)和(he)剛度條件(jian)。根(gen)據計算(suan)結(jie)果取其中的(de)較小值作為最(zui)大允許間(jian)(jian)距。
水(shui)平直(zhi)管段(duan)支架間距是以承受均布荷載(zai)來計(ji)算的。
①. 固定支架(jia)安裝位置的(de)確定

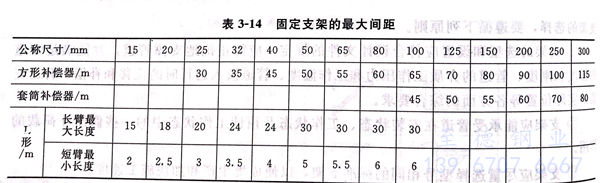

固定(ding)支(zhi)(zhi)架(jia)的安裝位置(zhi)(zhi)由(you)設計人員根據(ju)需(xu)要在圖紙上(shang)予以確定(ding)。一般是考慮熱力管(guan)道自然補償(chang)、補償(chang)器補償(chang)的需(xu)要。同時固定(ding)支(zhi)(zhi)架(jia)位置(zhi)(zhi)的確定(ding)應不超過表3-14規定(ding)的間距值。
②. 活動支架安裝位(wei)置的確(que)定

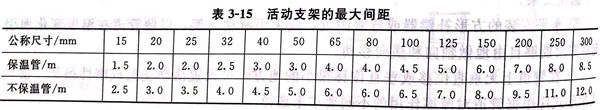

活(huo)動支架安裝位(wei)(wei)置一(yi)般(ban)設計(ji)不予明確，必須由(you)施工現(xian)場參(can)照表(biao)3-15 的規定值具體定位(wei)(wei)。
三、管道支架的安裝
1. 支架安(an)裝的一般要求
管道支(zhi)架(jia)安裝(zhuang)(zhuang)前，應(ying)對所要(yao)(yao)(yao)安裝(zhuang)(zhuang)的支(zhi)架(jia)進行檢(jian)查，支(zhi)架(jia)的規格尺寸應(ying)符合設計要(yao)(yao)(yao)求(qiu)。固定后的支(zhi)架(jia)位置應(ying)正確，安裝(zhuang)(zhuang)要(yao)(yao)(yao)平整牢固，與管子接(jie)觸要(yao)(yao)(yao)良好(hao)。
對于有(you)坡度(du)要(yao)求(qiu)的(de)管(guan)道，支架的(de)標(biao)高、坡度(du)必須符合設(she)計要(yao)求(qiu)。支架的(de)坡度(du)和(he)標(biao)高應根據(ju)兩(liang)點間(jian)的(de)距離(li)和(he)坡度(du)的(de)大小(xiao)，算出兩(liang)點間(jian)的(de)高差，然后在兩(liang)點間(jian)拉一條直(zhi)線，按照支架的(de)間(jian)距在墻上(shang)(shang)或構(gou)筑物上(shang)(shang)畫出每(mei)個支架的(de)位置。
固(gu)(gu)定支(zhi)架應(ying)嚴格按(an)照設計要求安裝(zhuang)，并在補償器預拉伸前固(gu)(gu)定。在無補償裝(zhuang)置、有位移的(de)直管(guan)段上(shang)，不得安裝(zhuang)1個以上(shang)的(de)固(gu)(gu)定支(zhi)架。
吊(diao)(diao)架安(an)裝時，吊(diao)(diao)桿要垂直(zhi)，其長(chang)度應(ying)能調(diao)節。但管(guan)道(dao)有熱位移(yi)時，吊(diao)(diao)桿應(ying)在位移(yi)相反方向(xiang)按位移(yi)值的(de)1/2傾斜安(an)裝。對兩(liang)根(gen)熱位移(yi)方向(xiang)相反或(huo)位移(yi)值不(bu)等的(de)管(guan)道(dao)，不(bu)能使(shi)用同一吊(diao)(diao)架。
導向支架或(huo)滑(hua)(hua)動支架的(de)滑(hua)(hua)動面應平整(zheng)潔凈，不得有歪斜和卡(ka)澀現象(xiang)，安裝位置應從支承面中(zhong)心(xin)向位移(yi)反向偏移(yi)，偏移(yi)值為(wei)位移(yi)值的(de)1/2。
彈(dan)簧吊(diao)架的安(an)裝高度應按設計要求調整，并做好(hao)記錄(lu)。待(dai)系統安(an)裝、試壓(ya)完畢(bi)后，方可拆除彈(dan)簧的臨時固(gu)定(ding)件。
鑄鐵管(guan)(guan)(guan)或大口徑管(guan)(guan)(guan)道上的閥門應設(she)有專用支架，不得使管(guan)(guan)(guan)道承力(li)。
2. 常用(yong)支架(jia)的固(gu)定方法

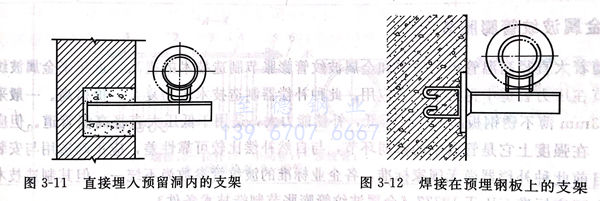

①. 直接埋(mai)入墻(qiang)內的支架(jia) 一般(ban)先在磚墻(qiang)或混凝土墻(qiang)上預留孔洞，安(an)裝(zhuang)時可(ke)先將孔洞內的碎磚和塵(chen)土清除，用水沖洗干凈，將支架(jia)橫梁埋(mai)入墻(qiang)內，埋(mai)人深度一般(ban)不得小于150mm，填(tian)塞(sai)1:3水泥砂漿(jiang)，填(tian)塞(sai)密實并凝固后即可(ke)，如圖3-11所(suo)示。
②. 預埋件焊接(jie)支架(jia) 對于鋼筋(jin)混凝(ning)土(tu)構件上(shang)的(de)(de)支架(jia)，可在(zai)預制或現(xian)澆鋼筋(jin)混凝(ning)土(tu)時，在(zai)支架(jia)的(de)(de)位置預埋鋼板后，將支架(jia)橫梁焊接(jie)在(zai)預埋的(de)(de)鋼板上(shang)，如圖3-12所示(shi)。
③. 用膨脹螺(luo)栓或(huo)射釘固(gu)定支(zhi)架(jia) 當鋼筋混(hun)凝土結構上未預埋焊接支(zhi)架(jia)的(de)鋼板時(shi)，可采用膨脹螺(luo)栓或(huo)射釘（吊架(jia)不能用射釘）固(gu)定支(zhi)架(jia)。

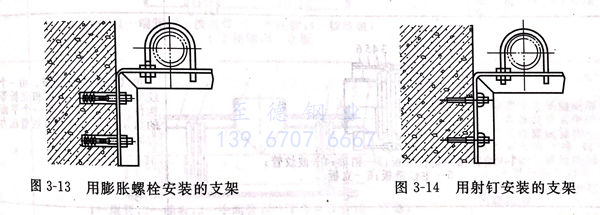

用膨脹螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)安(an)裝(zhuang)支架時，首先(xian)在(zai)(zai)(zai)(zai)安(an)裝(zhuang)支架的(de)(de)位置鉆(zhan)孔(kong)(kong)(kong)，孔(kong)(kong)(kong)的(de)(de)直徑(jing)與套管(guan)的(de)(de)外徑(jing)相等，深度與螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)長(chang)度相等。將(jiang)套管(guan)套在(zai)(zai)(zai)(zai)螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)上并(bing)將(jiang)螺(luo)(luo)(luo)(luo)(luo)母帶在(zai)(zai)(zai)(zai)螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)上，將(jiang)螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)打入孔(kong)(kong)(kong)內，待螺(luo)(luo)(luo)(luo)(luo)母接(jie)觸孔(kong)(kong)(kong)口(kou)時，用扳手擰(ning)緊(jin)螺(luo)(luo)(luo)(luo)(luo)母。隨著螺(luo)(luo)(luo)(luo)(luo)母的(de)(de)擰(ning)緊(jin)，螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)被(bei)向外拉動，螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)的(de)(de)錐形尾(wei)部便把開口(kou)的(de)(de)套管(guan)尾(wei)部脹開，使螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)和套管(guan)一起緊(jin)固在(zai)(zai)(zai)(zai)孔(kong)(kong)(kong)內，這樣就(jiu)可以(yi)在(zai)(zai)(zai)(zai)螺(luo)(luo)(luo)(luo)(luo)栓(shuan)(shuan)上安(an)裝(zhuang)支架橫梁了，如圖(tu)3-13所示。
用(yong)射釘固(gu)定支(zhi)架(jia)(jia)時(shi)，先(xian)用(yong)射釘槍把(ba)射釘射入安裝支(zhi)架(jia)(jia)的位(wei)置，然后用(yong)螺母將支(zhi)架(jia)(jia)橫(heng)梁固(gu)定在射釘上，如圖(tu)3-14所示。
