中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

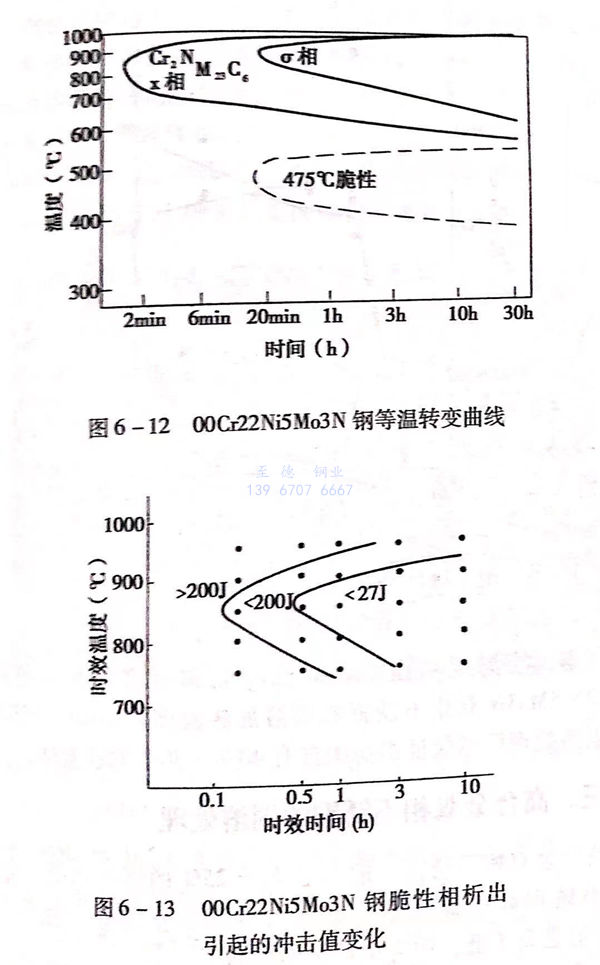

 00Cr22Ni5Mo3N是中合金雙相不銹(xiu)鋼(gang)的(de)(de)(de)代表鋼(gang)號，鋼(gang)中加入了氮元素，使(shi)奧氏(shi)(shi)體的(de)(de)(de)穩(wen)定性提高(gao)了，在(zai)較高(gao)的(de)(de)(de)溫度加熱仍能保持一定量的(de)(de)(de)奧氏(shi)(shi)體。00Cr22Ni5Mo3N 鋼(gang)的(de)(de)(de)等(deng)溫轉變(bian)動力學曲(qu)線如圖6-12所示。


 從圖6-12可知，00Cr22Ni5Mo3N 鋼在(zai)650~950℃溫(wen)(wen)度區間保持，可析出碳化(hua)物(wu)、氮化(hua)物(wu)和(he)金(jin)屬間相(xiang)(xiang)x、a等，特別是在(zai)800~850℃溫(wen)(wen)度，這些脆相(xiang)(xiang)在(zai)幾(ji)分鐘內(nei)即(ji)可析出，引(yin)起沖擊韌(ren)性的明顯惡化(hua)，見圖6-13。


圖 12.jpg


 此鋼(gang)的475℃脆性也較敏(min)感(gan)。


 00C122Ni5Mo3N 鋼(gang)在1000~1100℃區間加熱固溶處理后有較好的強度和塑(su)性，見圖6-14。


圖 14.jpg


考慮固溶(rong)溫(wen)度對組織(zhi)、機械性(xing)(xing)能和耐腐蝕性(xing)(xing)能的(de)影(ying)響，00Cr22Ni5Mo3N雙相不銹鋼的(de)固溶(rong)加熱溫(wen)度取1040~1080℃為宜。固溶(rong)處理(li)后(hou)可(ke)保證組織(zhi)中含有40%~50%的(de)鐵(tie)素(su)體。
