高合金香蕉視頻app連接:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。


 0Cir25Ni6Mo3CuN是出現較早、應用廣(guang)泛、具有(you)代表性的高(gao)合金(jin)雙(shuang)相不(bu)銹鋼。


 該鋼中除鉻、鎳、氮元素外，還加(jia)入(ru)了銅(tong)(tong)(tong)。加(jia)銅(tong)(tong)(tong)的(de)目的(de)主要(yao)是提(ti)高材料在(zai)硫酸、鹽酸中的(de)耐腐蝕性(xing)能和提(ti)高對應(ying)力(li)腐蝕的(de)穩定性(xing)。銅(tong)(tong)(tong)也是穩定奧氏體的(de)元素，促進雙相不(bu)(bu)銹鋼中奧氏體相的(de)穩定。但是，銅(tong)(tong)(tong)的(de)存在(zai)對鑄(zhu)件(jian)(jian)而(er)言容易產生(sheng)偏析，對鍛件(jian)(jian)、軋(ya)件(jian)(jian)會降低熱(re)(re)加(jia)工過(guo)程的(de)熱(re)(re)塑性(xing)，所以，在(zai)實際應(ying)用時，鑄(zhu)件(jian)(jian)控(kong)制銅(tong)(tong)(tong)含量(liang)不(bu)(bu)大(da)于3%,鍛件(jian)(jian)和軋(ya)件(jian)(jian)應(ying)控(kong)制銅(tong)(tong)(tong)含量(liang)不(bu)(bu)大(da)于2%。

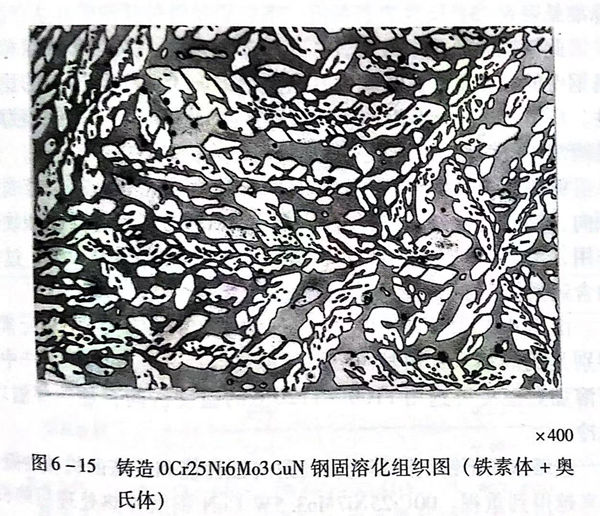

 該鋼由(you)于銅(tong)、氮的作用，促進(jin)了奧(ao)氏(shi)體(ti)的穩定性，所以，加(jia)熱到1200℃時仍有(you)近(jin)40%的奧(ao)氏(shi)體(ti)相(xiang)。見(jian)圖6-15。


圖 15.jpg


0Cr25Ni6Mo3CuN在700~950℃溫度區(qu)間(jian)也(ye)有脆(cui)相析出，引起(qi)脆(cui)性(xing)和耐(nai)腐蝕性(xing)的降低，也(ye)存在475℃脆(cui)性(xing)。


表 3.jpg


0Cr25Ni6Mo3CuN在(zai)固(gu)溶(rong)處理后有較高的(de)機械性能，特別是(shi)高的(de)屈服強度，見(jian)表6-3。在(zai)實際生產中，固(gu)溶(rong)加熱溫度選(xuan)擇在(zai)1100℃左右為宜(yi)。采用水冷卻。
