溶液的配制應根據配方各成分的含量分為體積含量［％（體積分數）］或mL/L和質量含量［％（質量分數）］或g/L,在計算用量上有所不同。
1. 體積含(han)量

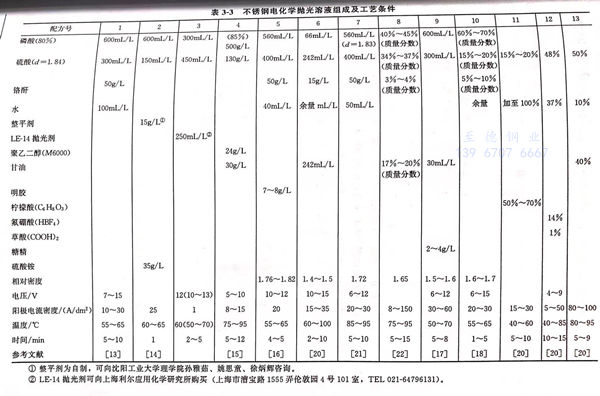

以表3-3中配(pei)方5為例，假設(she)槽液容積為1000L,計算用量及配(pei)制步(bu)驟如(ru)下(xia)。
①. 磷酸(suan)用量
560mL/LX1000L=560L,量取磷酸560L加入槽內。
②. 硫酸用量
400mL/Lx1000=400L,量取硫酸(suan)400L,在不斷攪(jiao)拌下加(jia)入磷酸(suan)中。
③. 水的用(yong)量
40mL/Lx1000L=40L,置(zhi)于(yu)另外一容器中。
④. 鉻(ge)酐(gan)用(yong)量(liang)
50g/Lx1000L=50kg,稱取50kg鉻酐加入40L水中，攪拌使溶解成鉻酸溶液。
⑤. 將鉻酸溶液在攪拌下(xia)緩慢加入(ru)磷(lin)酸－硫酸溶液中(zhong)，攪拌均(jun)勻，溶液呈黃(huang)色。
⑥. 明(ming)膠用量(liang)
8g/Lx1000L=8kg.稱(cheng)取(qu)明膠8kg,并粉碎成粉狀，在攪拌下加入⑤步(bu)驟的溶液中(zhong)，加入要緩慢，分(fen)少批量撒人，此時起強烈(lie)的還原(yuan)反(fan)應，部分(fen)Cr6+(即鉻酸中(zhong)的鉻）轉變(bian)(bian)為Cr3+,電解液轉變(bian)(bian)呈黃綠色(se)。
⑦. 在表3-3配方(fang)6中(zhong)不含有(you)明(ming)膠(jiao)而含有(you)甘油(you)，則(ze)應將(jiang)計(ji)算(suan)量的甘油(you)在攪拌(ban)下分批加(jia)(jia)人槽(cao)內(nei)，此時(shi)也起強烈的還(huan)原反應，并產生(sheng)大量泡沫，為防(fang)止泡沫的產生(sheng)使溶液(ye)溢(yi)出(chu)槽(cao)外，加(jia)(jia)入甘油(you)時(shi)要特別小心，溶液(ye)也轉(zhuan)呈黃綠色(se)。靜置冷卻。
⑧. 測量(liang)溶液的相對密度
用比重計測量冷卻后(hou)的槽液，是否在(zai)1.76~1.82范(fan)圍內(nei)，如果超過上限(xian)1.82,則應加少量水(shui)調整到1.82之內(nei)。如果低于1.76,則應將槽液升(sheng)溫(wen)到80℃,蒸除水(shui)分(fen)，使相對密度上升(sheng)至(zhi)1.76以內(nei)。
⑨. 通電處(chu)理(li)
在陽極(ji)上掛上厚度不(bu)小(xiao)于2mm的(de)不(bu)銹(xiu)鋼板(ban)，在陰(yin)極(ji)上掛上鉛(qian)板(ban)（要有足夠的(de)面積(ji)），在溫度70~80℃,DA=60~80A/dm2下通電處(chu)理(li)，時(shi)間(jian)按40A·h/L計(ji)算。
⑩. 試投入零件電(dian)化(hua)學拋光
如果拋(pao)(pao)(pao)光(guang)質(zhi)量(liang)(liang)良好，即可(ke)(ke)(ke)投入(ru)試用。如果拋(pao)(pao)(pao)光(guang)質(zhi)量(liang)(liang)未達(da)要(yao)(yao)求，可(ke)(ke)(ke)繼續電(dian)(dian)解(jie)，或分析測(ce)量(liang)(liang)溶液(ye)成分含(han)量(liang)(liang)，進行必(bi)要(yao)(yao)的(de)調(diao)整。通(tong)電(dian)(dian)處理的(de)不(bu)(bu)足可(ke)(ke)(ke)能(neng)使(shi)溶液(ye)中(zhong)鉻(ge)離子(zi)、鎳(nie)離子(zi)含(han)量(liang)(liang)不(bu)(bu)足，造成新配電(dian)(dian)解(jie)液(ye)拋(pao)(pao)(pao)光(guang)表(biao)面出現(xian)(xian)點(dian)狀腐蝕，或表(biao)面光(guang)澤不(bu)(bu)夠理想。加入(ru)鉻(ge)酐、甘油(you)、明(ming)膠可(ke)(ke)(ke)以使(shi)電(dian)(dian)解(jie)液(ye)中(zhong)的(de)六價鉻(ge)和三價鉻(ge)更快(kuai)地增(zeng)加到必(bi)需的(de)含(han)量(liang)(liang)，但鎳(nie)離子(zi)含(han)量(liang)(liang)還(huan)要(yao)(yao)靠(kao)電(dian)(dian)解(jie)不(bu)(bu)銹鋼的(de)溶入(ru)產(chan)生。通(tong)電(dian)(dian)處理可(ke)(ke)(ke)使(shi)電(dian)(dian)解(jie)液(ye)呈現(xian)(xian)微綠(lv)色，表(biao)明(ming)已有一定量(liang)(liang)的(de)鎳(nie)離子(zi)、鉻(ge)離子(zi)溶入(ru)電(dian)(dian)解(jie)液(ye)中(zhong)，方可(ke)(ke)(ke)獲(huo)得試拋(pao)(pao)(pao)光(guang)的(de)成功。
2. 質量含量
以表(biao)3-3中配方10為例［磷酸60%~70%(質量分數(shu)）、硫酸15%~20%(質量分數(shu)）、鉻酐5%~10%(質量分數(shu)），水余(yu)量，相對密(mi)度1.6~1.7],配制步(bu)驟(zou)如下，假設槽體積為1000L.
①. 首先(xian)要測量所使用的磷酸和硫酸的相(xiang)對(dui)密度(du)，假定測出的磷酸相(xiang)對(dui)密度(du)d1=1.7,硫酸相(xiang)對(dui)密度(du)d2=1.8。
②. 然后從各種酸的(de)相對密度的(de)化學資料的(de)表中查(cha)得：在100g酸液(ye)中磷酸含量(liang)(liang)p1=86.25g,硫酸含量(liang)(liang)p2=88g。

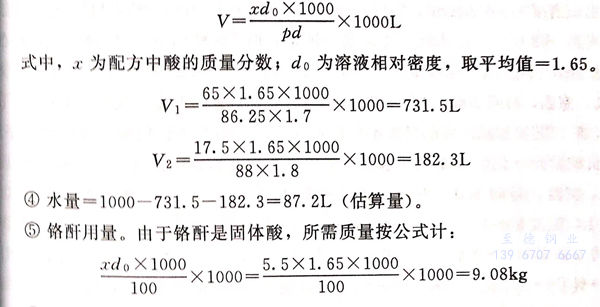

③. 計算磷酸所需體積V1和硫酸所需體積V2.按以下公式：
⑥. 將鉻酐計算量加入所(suo)需(xu)水中(zhong)，攪拌溶解。
⑦. 將磷酸(suan)計算量加入鉻酐(gan)溶液中(zhong)，攪拌均(jun)勻。
⑧. 將(jiang)硫(liu)酸計算量182.3L在攪拌之(zhi)下加入步(bu)驟(zou)⑦的溶液中。
⑨. 測量相對密度
已(yi)配好(hao)的溶液待溫(wen)度(du)冷(leng)卻至室溫(wen)后用比重(zhong)計測量相對密度(du)。
如果相對(dui)密(mi)度高于(yu)1.7,應(ying)將適量的水加人電(dian)解(jie)液(ye)中，稀釋電(dian)解(jie)液(ye)使相對(dui)密(mi)度在1.6~1.7范圍(wei)內(nei)。
如果相(xiang)對(dui)密度在1.6~1.7范圍內，但電解液(ye)體(ti)積不(bu)足，則(ze)根(gen)據體(ti)積不(bu)足數，適量按比例補充磷(lin)酸、硫酸、鉻酐量。
如果相對(dui)密度低(di)于1.6,而體積已足或(huo)略超(chao)過所配體積，則將電解液加熱至80℃,蒸(zheng)除水分，直到(dao)相對(dui)密度達(da)到(dao)1.6~1.7的范圍(wei)內。
⑩. 通電(dian)處理
在(zai)陰(yin)極上(shang)(shang)掛上(shang)(shang)鉛板，在(zai)陽極上(shang)(shang)掛上(shang)(shang)不銹鋼板，按在(zai)本節（1)中(zhong)所述(shu)進行通(tong)電處(chu)理(li)。在(zai)溫度70~80℃下，用(yong)DA為60~80A/d㎡,時間按40A.h/L計算通(tong)電處(chu)理(li)，然后投入試(shi)拋(pao)(pao)光，直到(dao)拋(pao)(pao)光良好為止。
