1. 不銹鋼的活化腐蝕
不銹鋼極易生成肉眼看不見的薄鈍化膜，影響著色的均勻性。尤其是大面積不銹鋼(gang)板。如果不進行電化學活化腐蝕，或電化學拋光，將導致表面狀況不一致，使生成膜的速率不一致，著色不均勻，產生條紋或多種色彩。
2. 活化(hua)腐蝕溶液成分及工藝(yi)條件
磷酸（H3PO4)(85%) 450mL/L 、陽極電流密度 0.2~0.5A/d㎡
硫酸（H2SO4)(98%) 390mL/L 、 時間 5~10min
去離子水(shui) 160mL/L 、 陰(yin)極(ji)材料 鉛(qian)或不(bu)銹鋼
陽極(ji)(ji)面積(ji)：陰(yin)極(ji)(ji)面積(ji) 、 溫度 65~70℃
3. 彩色花(hua)紋不(bu)銹鋼的(de)制(zhi)備(bei)原(yuan)理
不(bu)(bu)銹(xiu)鋼板基(ji)體經(jing)過前處(chu)(chu)(chu)理，包(bao)括機械拋光、除油(you)、由活化(hua)(hua)腐蝕(shi)或電拋光活化(hua)(hua)后(hou)(hou)晾干(gan)，在(zai)不(bu)(bu)銹(xiu)鋼表(biao)面(mian)采用(yong)絲網(wang)漏印具(ju)有(you)一定厚度、耐(nai)(nai)蝕(shi)性能好的(de)(de)、附(fu)著(zhu)牢固(gu)的(de)(de)、易于(yu)用(yong)堿(jian)液去除的(de)(de)、圖文再現精(jing)度高的(de)(de)花(hua)(hua)紋(wen)圖案(an)的(de)(de)耐(nai)(nai)蝕(shi)墨膜(mo)(mo)，經(jing)過晾干(gan)、固(gu)化(hua)(hua)后(hou)(hou)采用(yong)化(hua)(hua)學(xue)或電化(hua)(hua)學(xue)著(zhu)色(se)(se)，獲得彩色(se)(se)花(hua)(hua)紋(wen)后(hou)(hou)，然(ran)后(hou)(hou)固(gu)膜(mo)(mo)處(chu)(chu)(chu)理、封閉(bi)處(chu)(chu)(chu)理，最后(hou)(hou)用(yong)堿(jian)溶液去除耐(nai)(nai)蝕(shi)墨膜(mo)(mo)。這樣便獲得了在(zai)不(bu)(bu)銹(xiu)鋼板材上加工出各種精(jing)細圖案(an)、文字、花(hua)(hua)紋(wen)的(de)(de)彩色(se)(se)膜(mo)(mo)，做到錦上添花(hua)(hua)，提高彩色(se)(se)不(bu)(bu)銹(xiu)鋼板材的(de)(de)附(fu)加值，極具(ju)經(jing)濟意義(yi)。但立(li)體感不(bu)(bu)強。
4. 絲網印刷(shua)原理

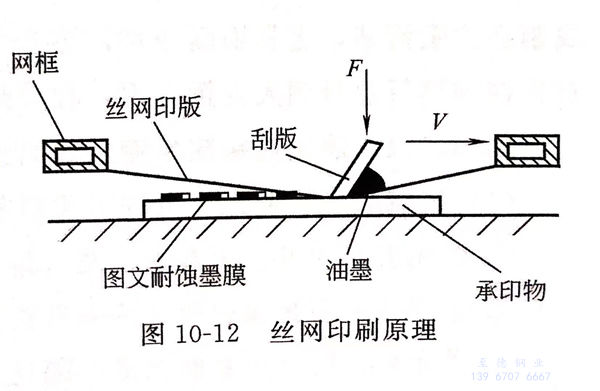

首(shou)先是(shi)在絲網上(shang)制得印(yin)刷模板。在印(yin)刷模板上(shang)制成(cheng)(cheng)與所(suo)需花紋相(xiang)(xiang)反的負片。使用(yong)較(jiao)普遍的制版(ban)法(fa)是(shi)照相(xiang)(xiang)制版(ban)法(fa)。在繃緊的絲網上(shang)涂布感光(guang)(guang)膠(jiao)，晾干后經(jing)曝光(guang)(guang)、顯影，即得印(yin)刷模板。印(yin)版(ban)上(shang)不需過墨的部分受光(guang)(guang)形成(cheng)(cheng)固化膜，將(jiang)網孔(kong)(kong)封住，印(yin)刷時(shi)不透過油墨。印(yin)版(ban)上(shang)需過墨部分的網孔(kong)(kong)不封閉，可(ke)(ke)將(jiang)油墨漏印(yin)在不銹鋼表面上(shang)，見(jian)圖(tu)10-12.絲網印(yin)版(ban)采用(yong)300目滌(di)綸(lun)絲網繃制。制版(ban)時(shi)涂敷厚(hou)度為(wei)0.01~0.03mm的重(zhong)氮(dan)感光(guang)(guang)膠(jiao)。耐(nai)印(yin)力可(ke)(ke)高(gao)達5000~10000次。
5. 印(yin)制圖文耐蝕膜
耐(nai)蝕膜用油墨(mo)可(ke)采用金龍牌(pai)99-956和99-200K型堿溶性耐(nai)酸(suan)油墨(mo)。印(yin)制圖文耐(nai)蝕膜要求：
刮(gua)(gua)印角度 25°~65° 、網(wang)版距 2~4mm 、刮(gua)(gua)印速(su)率(lv) 3.6~12m/min 、功能性油墨黏(nian)度 4~12Pa·s
刮印(yin)壓(ya)力 （0.5~2.5)×104N/㎡ (1N/㎡=1Pa) 、耐蝕(shi)膜厚(hou)度(du) 、0.05~0.07mm
圖文(wen)線條最細可達(da)0.1mm,分辨率達(da)150線／in(1in=0.0254m)。耐蝕膜與不銹鋼基(ji)體(ti)表面的(de)牢固(gu)度達(da)99%~100%。
耐(nai)蝕(shi)膜(mo)(mo)厚(hou)，覆蓋(gai)性好(hao)，耐(nai)蝕(shi)性強，但圖文再現精度(du)(du)低，油墨(mo)損耗量大(da)；印制(zhi)(zhi)的(de)(de)耐(nai)蝕(shi)膜(mo)(mo)薄，則覆蓋(gai)性差，耐(nai)蝕(shi)性弱，但圖文再現精度(du)(du)高(gao)，油墨(mo)損耗相(xiang)對較小(xiao)(xiao)，但易出(chu)現針孔(kong)，著色液從針孔(kong)處(chu)浸入，造成雜(za)色花點(dian)的(de)(de)毛(mao)病。通過控(kong)制(zhi)(zhi)刮(gua)印角度(du)(du)、刮(gua)印壓力、網版距(ju)、油墨(mo)黏度(du)(du)等(deng)參數，獲得厚(hou)度(du)(du)合理的(de)(de)、尺寸(cun)為0.05~0.07mm、圖文再現精度(du)(du)高(gao)、耐(nai)蝕(shi)性強、針孔(kong)率(lv)小(xiao)(xiao)的(de)(de)耐(nai)蝕(shi)膜(mo)(mo)。
6. 不銹(xiu)鋼(gang)彩色花紋板的制備工藝流程
工件材(cai)料（1Cr18Ni9Ti,尺(chi)寸0.3m×0.4m×0.001m)→機械拋(pao)光（用(yong)(yong)600#、1000#、1400#粗(cu)細砂紙依次打磨至準鏡面(mian)光潔度）→除(chu)油(you)（常規堿性(xing)除(chu)油(you)，70~80℃,6~10min)→熱水洗(xi)→冷水洗(xi)→電化(hua)(hua)學活化(hua)(hua)腐蝕(shi)或電化(hua)(hua)學拋(pao)光→清(qing)(qing)洗(xi)→晾干(gan)→絲網(wang)印(yin)刷花紋圖案耐蝕(shi)膜 →干(gan)燥(zao)（自干(gan)1h,溫度60℃,烘烤(kao)4~5min)→著色（按需要的顏色）→清(qing)(qing)洗(xi)→固膜處(chu)理(li)→清(qing)(qing)洗(xi)→封閉→去(qu)(qu)除(chu)耐蝕(shi)膜（氫氧(yang)化(hua)(hua)鈉(na)50~100g/L,溫度50~70℃,時間3~5min,用(yong)(yong)滌綸絲刷刷去(qu)(qu)）→清(qing)(qing)洗(xi)→烘干(gan)。
