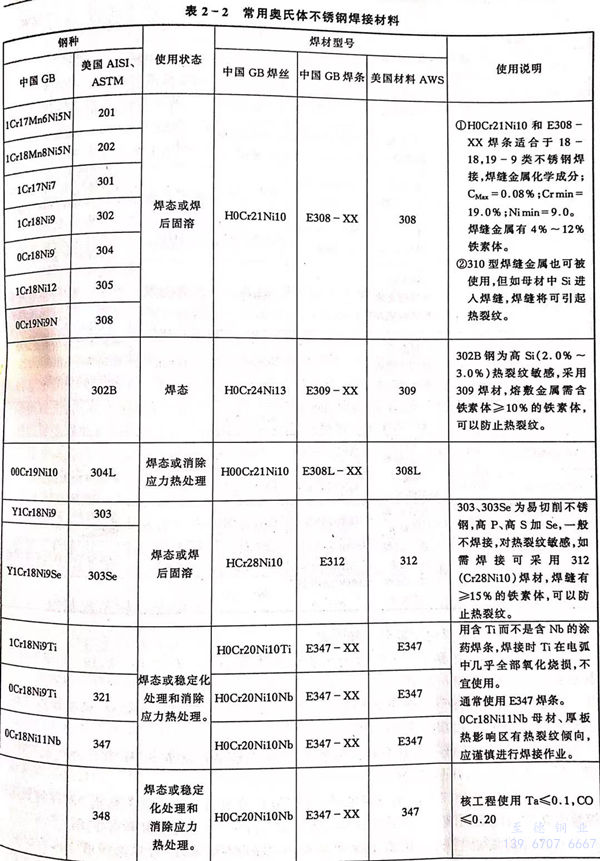

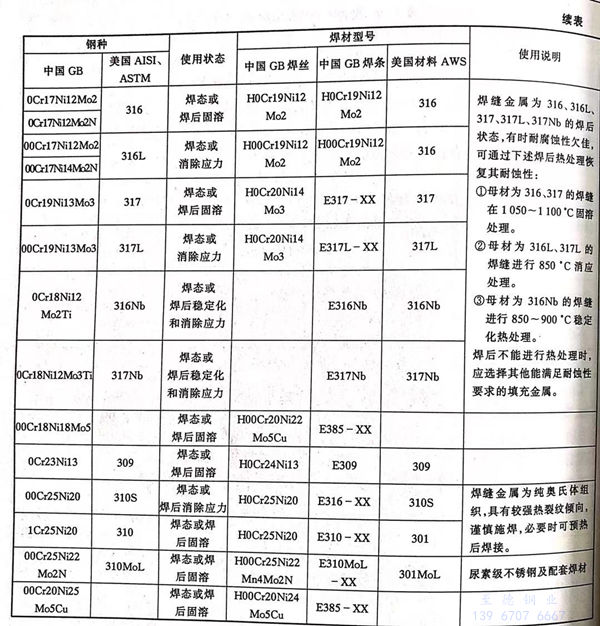

奧(ao)氏體(ti)不銹(xiu)鋼管品種(zhong)很(hen)多,使用的環境也很(hen)復(fu)雜,焊接結構(gou)在設計和制造時選擇焊材十(shi)分重(zhong)要。表2-2是常用奧(ao)氏體(ti)香蕉視頻app連接:不銹鋼管的相(xiang)應焊接材料。選擇焊接材料主要原則(ze)是:



 ①. 根據母材的(de)主要化學成分選擇焊(han)材。


 ②. 焊(han)材的成分,特別是Cr、Ni合金(jin)元素高于母材Cr、Ni,例(li)如18-8、19-9等不銹鋼,其(qi)配(pei)套(tao)的焊(han)材應是20-10型。


 ③. 在可能的(de)條件下,焊(han)縫應采用含有少(shao)量(4%~12%)鐵素體的(de)焊(han)材(cai),保證焊(han)縫優良的(de)抗(kang)裂(lie)性能,如E308、E308L、E316、E316L焊(han)材(cai)。


 ④. 焊縫中不(bu)允許或(huo)不(bu)可能(neng)存在(zai)鐵(tie)素體相時,焊材(cai)應選(xuan)用含Mo、Mn等合(he)金元素的焊材(cai),例(li)如尿(niao)素級不(bu)銹鋼的配(pei)套(tao)焊材(cai)。


 ⑤. 焊(han)(han)材的C、S、P、Si、Nb應盡可(ke)能低,特別是C、S、P等元素(su)。順便指出Nb在鈍奧氏體焊(han)(han)縫(feng)中(zhong)常(chang)常(chang)引起凝固裂紋,但(dan)在有(you)(you)少(shao)量鐵素(su)體的焊(han)(han)縫(feng)中(zhong),可(ke)以避免其(qi)有(you)(you)害作(zuo)用。


 ⑥. 焊(han)后需要進行(xing)穩定化或(huo)消除應力(li)熱處理的(de)焊(han)接結構,通常選用含Nb的(de)焊(han)材(cai)如(ru)0Cr18Ni10Nb、0Cr18Ni12Mo2Nb等。
