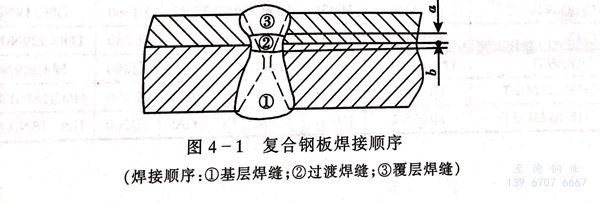

為保證復合鋼板的焊接質量，首先要恰當地分別選擇覆層和基層用的焊接材料。為更有效地防止稀釋和碳遷移等問題，在基層與覆層之間加焊隔離過渡層（圖4-1),因此還要選好隔離過渡層用焊接材料。選擇焊接材料的基本原則是：覆層用焊接材料應保證熔敷金屬的主要合金元素含量不低于覆層母材標準規定的下限值；對于有防止晶間腐蝕要求的焊接接頭，還應保證熔敷金屬中有一定含量的Nb、Ti等穩定化元素或者C≤0.04%。對于基層應按基層鋼材合金含量選用焊接材料，保證焊接接頭的抗拉強度不低于基層母材標準規定的抗拉強度下限值。過渡焊縫金屬的焊接材料宜選用25Cr-13Ni型或25Cr-20Ni型，以保證能補充基層對覆層造成的稀釋。基層如果是含鉬鋼則應選用25Cr-13Ni-Mo型。

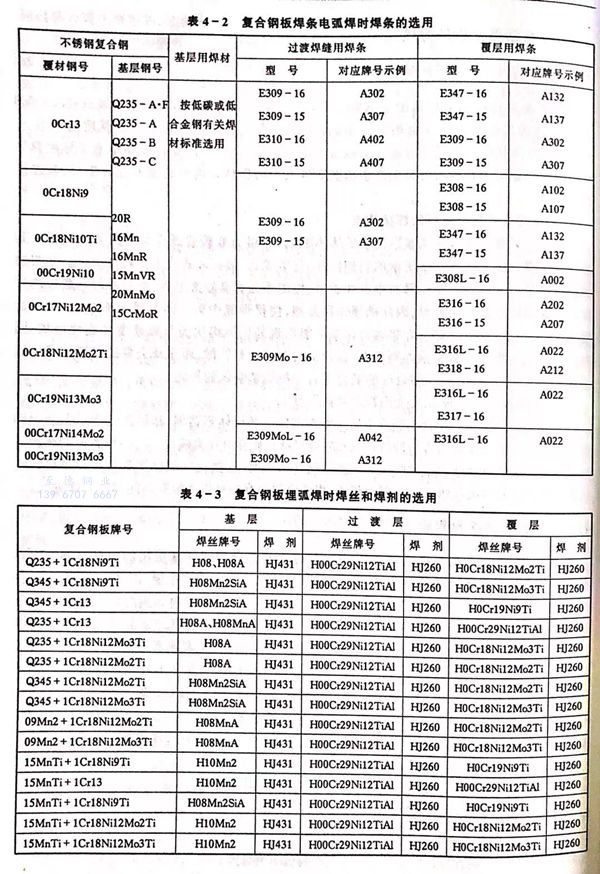

 表(biao)4-2和表(biao)4-3可(ke)供采用(yong)焊條電弧焊及埋弧焊時(shi)(shi)選用(yong)焊接(jie)材(cai)料時(shi)(shi)作參考。

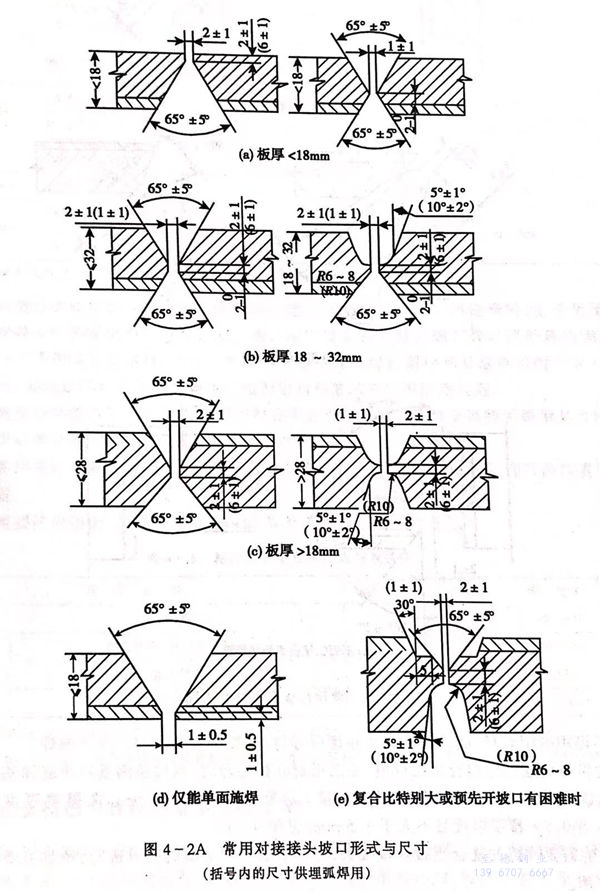

 復合鋼板的焊接程序如圖4-1,即先焊基層焊縫，再焊過渡層焊縫，最后焊覆層焊縫。不銹鋼復合板的坡口應有利于減少過渡焊縫金屬的稀釋率，常見的不銹鋼復合板對接和角接焊時的坡口形式和尺寸見圖4-2A和圖4-2B.為防止覆層金屬混入第一道基層焊縫，應預先將接頭附近的覆層金屬加工掉一部分。過渡焊縫焊接宜用小熱輸入、反極性、直線運條和多層多道焊。

 不得用碳(tan)鋼(gang)焊(han)(han)(han)(han)材、低合(he)金(jin)鋼(gang)焊(han)(han)(han)(han)材在(zai)覆(fu)層(ceng)(ceng)(ceng)母材、過渡(du)(du)焊(han)(han)(han)(han)縫(feng)(feng)和覆(fu)層(ceng)(ceng)(ceng)焊(han)(han)(han)(han)縫(feng)(feng)上施焊(han)(han)(han)(han)。過渡(du)(du)焊(han)(han)(han)(han)縫(feng)(feng)應同時(shi)熔合(he)基(ji)(ji)層(ceng)(ceng)(ceng)焊(han)(han)(han)(han)縫(feng)(feng)、基(ji)(ji)層(ceng)(ceng)(ceng)母材和覆(fu)層(ceng)(ceng)(ceng)母材，且應蓋(gai)滿(man)基(ji)(ji)層(ceng)(ceng)(ceng)焊(han)(han)(han)(han)縫(feng)(feng)和基(ji)(ji)過渡(du)(du)焊(han)(han)(han)(han)縫(feng)(feng)的熔焊(han)(han)(han)(han)金(jin)屬(shu)在(zai)基(ji)(ji)層(ceng)(ceng)(ceng)的厚度（b)宜(yi)為1.5~2.5mm,在(zai)覆(fu)層(ceng)(ceng)(ceng)厚度0.5mm至0.5x覆(fu)層(ceng)(ceng)(ceng)厚度且不大于1.5mm(見圖4-1)。

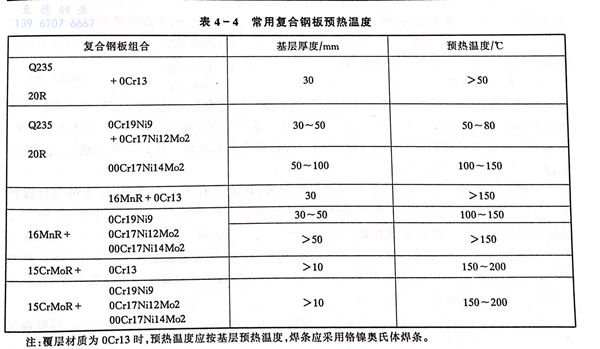

 焊前需要(yao)預熱的(de)(de)復合鋼板焊接接頭，宜按基層母(mu)材(cai)金屬的(de)(de)要(yao)求(qiu)進行，預熱溫(wen)度可參考表 4-4選用。

 不(bu)(bu)銹鋼復(fu)合鋼板焊(han)(han)后(hou)應盡量避免(mian)焊(han)(han)后(hou)熱(re)處(chu)(chu)理(li)。當需要(yao)進(jin)行(xing)焊(han)(han)后(hou)熱(re)處(chu)(chu)理(li)時(shi)，應避免(mian)覆層母(mu)材(cai)和焊(han)(han)接接頭中鉻(ge)碳化物析出(chu)和形成。相。應以復(fu)合鋼總厚度確(que)定焊(han)(han)后(hou)熱(re)處(chu)(chu)理(li)的規(gui)范。覆層為0Cr13不(bu)(bu)銹鋼復(fu)合鋼板，當使(shi)用奧氏體不(bu)(bu)銹鋼焊(han)(han)材(cai)焊(han)(han)接覆層和基(ji)層材(cai)料時(shi)不(bu)(bu)要(yao)求(qiu)焊(han)(han)后(hou)熱(re)處(chu)(chu)理(li)時(shi)，可免(mian)做焊(han)(han)后(hou)熱(re)處(chu)(chu)理(li)。否則(ze)應按覆層材(cai)料要(yao)求(qiu)進(jin)行(xing)焊(han)(han)后(hou)熱(re)處(chu)(chu)理(li)。

 不銹鋼復(fu)合鋼板(ban)焊后(hou)熱處(chu)理按(an)基層材料要(yao)求進行。覆層為堆焊金(jin)屬的不銹鋼復(fu)合鋼板(ban)基層需要(yao)焊后(hou)熱處(chu)理，則應在堆焊覆層后(hou)再進行。

 對耐晶間(jian)腐蝕(shi)要求較高的設備，如果基層(ceng)(ceng)(ceng)需(xu)要焊(han)后熱處理，則宜(yi)在熱處理后再焊(han)覆層(ceng)(ceng)(ceng)的蓋面層(ceng)(ceng)(ceng)焊(han)縫(feng)。

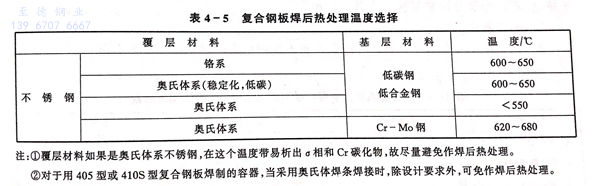

 焊后需要熱(re)處(chu)理(li)的(de)，其(qi)熱(re)處(chu)理(li)溫度可參照表4-5選擇。

注：①. 覆層材料(liao)如果是奧氏體系(xi)不(bu)銹鋼，在這個溫度帶(dai)易析出(chu)σ相和Cr碳化物，故盡量避免作焊后熱處(chu)理。

      ②. 對于用(yong)405型或410S型復(fu)合鋼板焊(han)制的容器，當采(cai)用(yong)奧氏體焊(han)條(tiao)焊(han)接時，除設計要求外，可免(mian)作焊(han)后熱處(chu)理。
