純度大于99%的無氧銅常用于在氫氣爐、分解氨氣氛爐和真空爐中釬焊(han)不(bu)銹鋼。紫銅釬料的熔點為1083℃,釬焊溫度一般在1120℃.紫銅在不銹鋼上潤濕性和流動性非常好，一般控制釬縫間隙在0~0.05mm。紫銅釬料成本低，并可制成絲、帶、箔、粉各形式。釬焊接頭在常溫下具有很好的強度和塑性，但在400℃以上釬焊接頭的強度和抗氧化性急劇下降。


  Cu-31.5Mn-10Co釬(han)(han)料(liao)常用(yong)于在(zai)保護性氣氛爐(lu)中釬(han)(han)焊(han)不(bu)(bu)銹鋼(gang)。該釬(han)(han)料(liao)的熔化區間為940~950℃,釬(han)(han)焊(han)溫(wen)(wen)度(du)為1000~1050℃.該釬(han)(han)料(liao)釬(han)(han)焊(han)的不(bu)(bu)銹鋼(gang)接頭在(zai)500℃左右仍能保持較高的強度(du)（見(jian)表3-1)和抗氧(yang)化性。由于釬(han)(han)焊(han)溫(wen)(wen)度(du)與某些不(bu)(bu)銹鋼(gang)固(gu)溶溫(wen)(wen)度(du)一致，可將不(bu)(bu)銹鋼(gang)的釬(han)(han)焊(han)與熱處理一同進行(xing)。

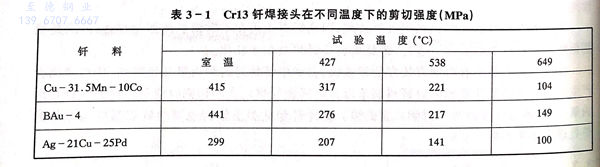

表 1.jpg


  Cu-30Ni-2Si-02B-15Fe釬(han)(han)料常用(yong)于不(bu)銹(xiu)鋼的(de)爐中釬(han)(han)焊(han)，特別是(shi)真空爐中釬(han)(han)焊(han)。該釬(han)(han)料釬(han)(han)焊(han)的(de)不(bu)銹(xiu)鋼接頭(tou)具(ju)有更好的(de)高溫性能，釬(han)(han)料在600℃時的(de)強度(du)(du)和抗氧(yang)化性與1Cr18Ni9Ti相當。但該釬(han)(han)料熔點(dian)較高，熔化區間為1080~1120℃,釬(han)(han)焊(han)溫度(du)(du)為1175~1200℃.在如此高的(de)溫度(du)(du)下釬(han)(han)焊(han)不(bu)銹(xiu)鋼，會造成不(bu)銹(xiu)鋼晶粒長大。
