直至狄賽爾穿孔機出現以前,高效能的不銹鋼管穿孔機的共同特點是:交流電機傳動,設有固定導板,后臺設有止推小車,不可變速的交流傳動使軋輥的圓周速度最大僅能達6m/s,再加上喂進效率差,僅為0.8,因此空心坯長度不大于8m,而軋出端的操作順序又需約10s的停頓。因此Stiefel 不銹鋼管穿孔機的生產率僅為3根/min,即每分鐘穿孔24m穿孔坯。曼內斯曼公司自1970年開始研制開發旨在超越上述極限的新的斜軋穿孔機,第一臺Die-scher穿孔機在1972年投產。若以每分鐘穿孔坯的米數來表示生產能力,它的生產能力是當時斜軋穿孔機的一倍。此外,還有其他的工藝改進,有利于降低成本。
Diescher 穿孔機的主要特征是:

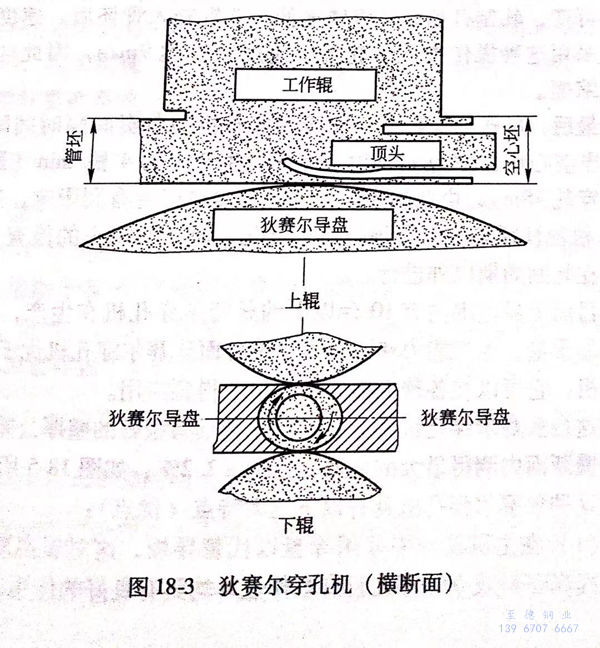

1. 軋(ya)輥(gun)上下(xia)布置,狄賽爾導盤則水(shui)平布置,如圖18-3所(suo)示;
2. 每一個軋輥由一臺水平安(an)裝(zhuang)的直(zhi)流電(dian)機傳(chuan)動;

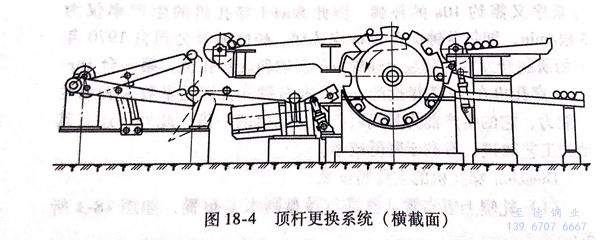

3. 在軋出端設有新穎(ying)的(de)頂桿(gan)更換系統如圖18-4所示,穿孔過程完畢后帶有頂頭(tou)和(he)套(tao)有穿孔坯(pi)的(de)頂桿(gan)橫移,離(li)開軋制中心線,然后離(li)線脫出穿孔坯(pi)。
由于(yu)軋輥的上下(xia)配置(zhi),狄賽爾導盤布置(zhi)得很好,易于(yu)靠近,具有傳動的導盤將喂進效(xiao)率(lv)提高至(zhi)約90%,而且導盤磨損量少(shao)(shao),經過(guo)幾周運(yun)行才(cai)需重(zhong)車(che)。因(yin)(yin)此,因(yin)(yin)工具更(geng)換而停(ting)產的時間(jian)大大減少(shao)(shao)。
軋(ya)(ya)(ya)(ya)(ya)輥(gun)(gun)采用(yong)單獨(du)電機(ji)傳(chuan)動(dong)(dong),傳(chuan)動(dong)(dong)軸和軋(ya)(ya)(ya)(ya)(ya)輥(gun)(gun)軸夾角小(xiao),傳(chuan)動(dong)(dong)裝置的運行可靠性很高(gao),由于采用(yong)直流(liu)傳(chuan)動(dong)(dong),因(yin)(yin)此,穿孔機(ji)運行速度(du)可變,軋(ya)(ya)(ya)(ya)(ya)制(zhi)開始時(shi)軋(ya)(ya)(ya)(ya)(ya)輥(gun)(gun)轉速低,軋(ya)(ya)(ya)(ya)(ya)輥(gun)(gun)咬入管坯后,速度(du)提高(gao),采用(yong)這種操作方(fang)式,軋(ya)(ya)(ya)(ya)(ya)輥(gun)(gun)線速度(du)可高(gao)達9m/s,因(yin)(yin)此軋(ya)(ya)(ya)(ya)(ya)制(zhi)時(shi)間縮短。
最后,新穎的(de)(de)頂(ding)(ding)桿更換系統使穿(chuan)孔機的(de)(de)節奏間隔時(shi)間降(jiang)為(wei)4s,當空心(xin)坯長度為(wei)12m時(shi),穿(chuan)孔機生(sheng)產率(lv)為(wei)4根/min(即(ji)每(mei)分鐘穿(chuan)軋48m),由此(ci)附帶(dai)地對工(gong)具壽(shou)命也產生(sheng)有利(li)影響,采用(yong)6~8根頂(ding)(ding)桿循(xun)環(huan),穿(chuan)孔頂(ding)(ding)頭得以優化,而(er)穿(chuan)孔頂(ding)(ding)頭的(de)(de)檢查更換則可(ke)在軋制周(zhou)期(qi)以外進(jin)行。
目前世界(jie)范圍內有10臺以上的(de)狄賽爾(er)穿孔機(ji)在生(sheng)產,說明在產品質量(liang)、生(sheng)產能力和工具壽命(ming)等方面狄賽爾(er)穿孔機(ji)優于其他穿孔機(ji),它可以在各種無(wu)縫不銹鋼管(guan)軋(ya)機(ji)組中得到應用。

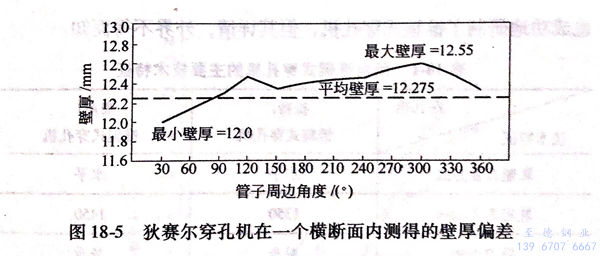

這臺狄(di)賽爾穿孔(kong)機所(suo)穿孔(kong)的穿孔(kong)坯具(ju)有很好(hao)的壁厚公差(cha),在一個橫斷面內測(ce)得最大(da)的壁厚偏差(cha)為±2.2%,如圖(tu)18-5所(suo)示。這種狄(di)賽爾穿孔(kong)機具(ju)有以下三大(da)特點(優點):
1. 在主(zhu)機設(she)計中采用導盤(pan)以(yi)代替(ti)導板(ban),這對提高軋制速(su)度、提高喂(wei)料效率(lv)和穿孔機有(you)效作(zuo)業率(lv)均具有(you)良好(hao)的作(zuo)用;
2. 穿(chuan)孔機(ji)后臺(tai)結構新(xin)穎(ying),實(shi)現(軋)線(xian)外脫(頂)桿,大大減少頂桿縱向往返時(shi)間(jian),從而(er)縮短(duan)輔助(zhu)時(shi)間(jian),這是保證每分(fen)鐘(zhong)穿(chuan)軋44m穿(chuan)軋坯的(de)重要因素;
3. 高(gao)效能的(de)(de)狄賽爾穿(chuan)(chuan)孔機(ji)能保證每分鐘生產(chan)4根(gen)、11m長的(de)(de)穿(chuan)(chuan)孔坯,這(zhe)是(shi)因為(wei)軋(ya)機(ji)具有較高(gao)的(de)(de)穿(chuan)(chuan)孔速度v=1.1~1.2m/s,較少的(de)(de)輔助(zhu)時(shi)間(jian)(jian),恒定(ding)為(wei)5.5秒,這(zhe)5.5秒時(shi)間(jian)(jian)包(bao)括了(le)(le)從(cong)一(yi)(yi)根(gen)穿(chuan)(chuan)孔坯穿(chuan)(chuan)孔完畢到另一(yi)(yi)根(gen)新(xin)不(bu)銹鋼管坯得以開始穿(chuan)(chuan)孔的(de)(de)六(liu)個動作所需的(de)(de)全部時(shi)間(jian)(jian),為(wei)了(le)(le)實現“輔助(zhu)時(shi)間(jian)(jian)短”這(zhe)一(yi)(yi)點(dian),才采用(yong)了(le)(le)如文中所示的(de)(de)頂桿更換系統。
