建筑給排水管道施工圖(tu)(tu)主要包括平面圖(tu)(tu)、系(xi)統圖(tu)(tu)和(he)詳圖(tu)(tu)三(san)部(bu)分。


1. 平面圖的主要內容


 建筑給(gei)排水(shui)(shui)(shui)管道(dao)(dao)平(ping)面(mian)布置(zhi)圖(tu)是施工圖(tu)中最(zui)重要(yao)(yao)和最(zui)基本的(de)圖(tu)樣,其比(bi)例為1:50和1:100兩種。主要(yao)(yao)表明室內給(gei)水(shui)(shui)(shui)排水(shui)(shui)(shui)管道(dao)(dao)、衛(wei)生器具和用(yong)水(shui)(shui)(shui)設(she)備(bei)的(de)平(ping)面(mian)布置(zhi)。識讀時應(ying)掌握的(de)主要(yao)(yao)內容和注意事項有以下幾點:


   a. 查(cha)明(ming)衛生器(qi)具、用水(shui)(shui)(shui)設備(開水(shui)(shui)(shui)爐、水(shui)(shui)(shui)加熱(re)器(qi))和升壓設備(水(shui)(shui)(shui)泵、水(shui)(shui)(shui)箱)的類型、數量、安裝位置(zhi)、定位尺寸。


   b. 弄清給(gei)水引入管(guan)和污水排出管(guan)的平面位置(zhi)、走向、定位尺寸(cun)與(yu)室外(wai)給(gei)排水管(guan)網的連接方(fang)式、管(guan)徑(jing)及坡度。


   c. 查明(ming)給水排水干管、主管、支管的(de)平面位(wei)置與(yu)走向、管徑尺寸(cun)及(ji)立管編號。


  d. 對于消(xiao)(xiao)防(fang)給(gei)水(shui)管(guan)道(dao)應(ying)查明(ming)消(xiao)(xiao)防(fang)栓的布置(zhi)、口徑大小及消(xiao)(xiao)防(fang)栓箱(xiang)形式(shi)與設置(zhi)。對于自動(dong)噴水(shui)滅火系(xi)統(tong),還應(ying)查明(ming)噴頭的類(lei)型、數(shu)量以及報警(jing)閥組等消(xiao)(xiao)防(fang)部件的平面位(wei)置(zhi)、數(shu)量、規格、型號。


  e. 應查明(ming)水表(biao)的型號(hao)、安(an)裝位置及水表(biao)前后的閥門設(she)置情況(kuang)。


  f. 對(dui)于室內排(pai)水管道,應查明清通設備的布置情況,同時,彎頭、三通應考(kao)慮是否帶檢修(xiu)門。


 特別(bie)提(ti)醒:對于大(da)型廠房的(de)(de)室(shi)內(nei)排水(shui)(shui)管(guan)道(dao)(dao)應注意是否設(she)有室(shi)內(nei)檢查井以及檢查井的(de)(de)進出(chu)管(guan)與(yu)室(shi)外管(guan)道(dao)(dao)的(de)(de)連(lian)接方式。對于雨水(shui)(shui)管(guan)道(dao)(dao)應查明(ming)雨水(shui)(shui)斗(dou)的(de)(de)布(bu)置、數量、規格、型號,并結合(he)詳圖查清雨水(shui)(shui)管(guan)與(yu)屋面天溝的(de)(de)連(lian)接方式及施工做法。



2. 系統圖的(de)主(zhu)要(yao)內(nei)容


給水和排水管(guan)道系統圖是分系統繪制(zhi)成(cheng)正(zheng)面斜等(deng)軸測圖的(de),主(zhu)要(yao)表明(ming)管(guan)道系統的(de)空(kong)間(jian)走(zou)向。識讀(du)時(shi)應(ying)掌握(wo)的(de)主(zhu)要(yao)內容和注意(yi)事項如下:


 a. 查明給水(shui)管(guan)(guan)道系統的具體走(zou)向,干管(guan)(guan)敷設形(xing)式、管(guan)(guan)徑尺寸、閥門設置以及(ji)管(guan)(guan)道標高。識讀給水(shui)系統圖時,應按引入管(guan)(guan)、干管(guan)(guan)、立管(guan)(guan)、支管(guan)(guan)及(ji)用水(shui)設備(bei)的順(shun)序(xu)進行。


 b. 查明排水(shui)管(guan)道(dao)系統的(de)具體走向(xiang)、管(guan)路(lu)分支情況(kuang),管(guan)徑(jing)尺(chi)寸(cun)、橫管(guan)坡度、管(guan)道(dao)標高、存水(shui)彎(wan)形式、清通設備(bei)型號、彎(wan)頭(tou)、三(san)通的(de)選用是否符合(he)規范要求。識讀排水(shui)管(guan)道(dao)系統圖時,應(ying)按衛生器具或排水(shui)設備(bei)的(de)存水(shui)彎(wan)、器具排水(shui)管(guan)、排水(shui)橫管(guan)、立管(guan)、排出(chu)管(guan)的(de)順序(xu)進行。



3. 詳圖的主要內容


 室內(nei)給(gei)排水管(guan)道詳(xiang)圖(tu)主要包括(kuo)管(guan)道節點、水表、消防栓、水加熱器、開水爐、衛生器具、穿墻(qiang)套(tao)管(guan)、排水設備、管(guan)道支(zhi)架等,圖(tu)上均注(zhu)有(you)詳(xiang)細尺寸(cun),可供安裝(zhuang)時直接使用。

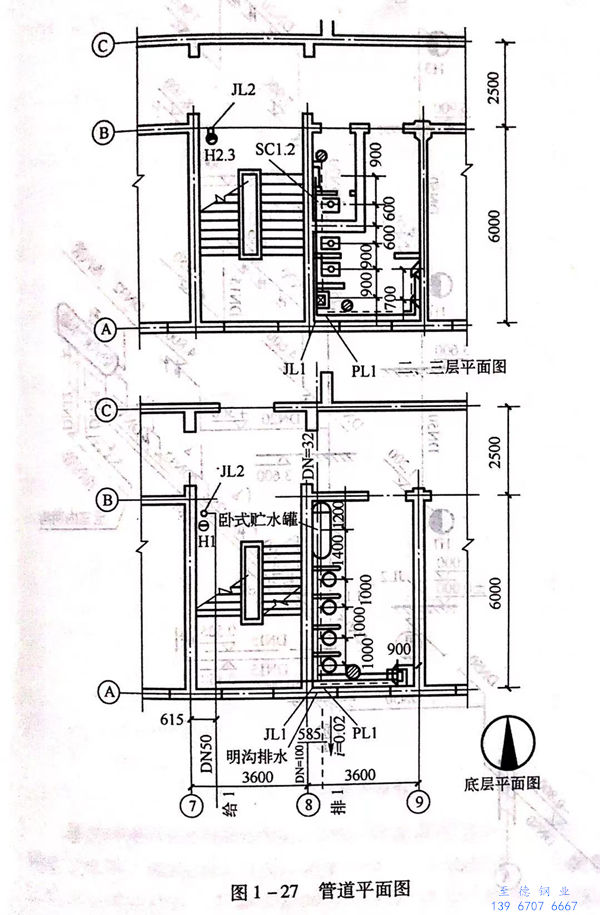

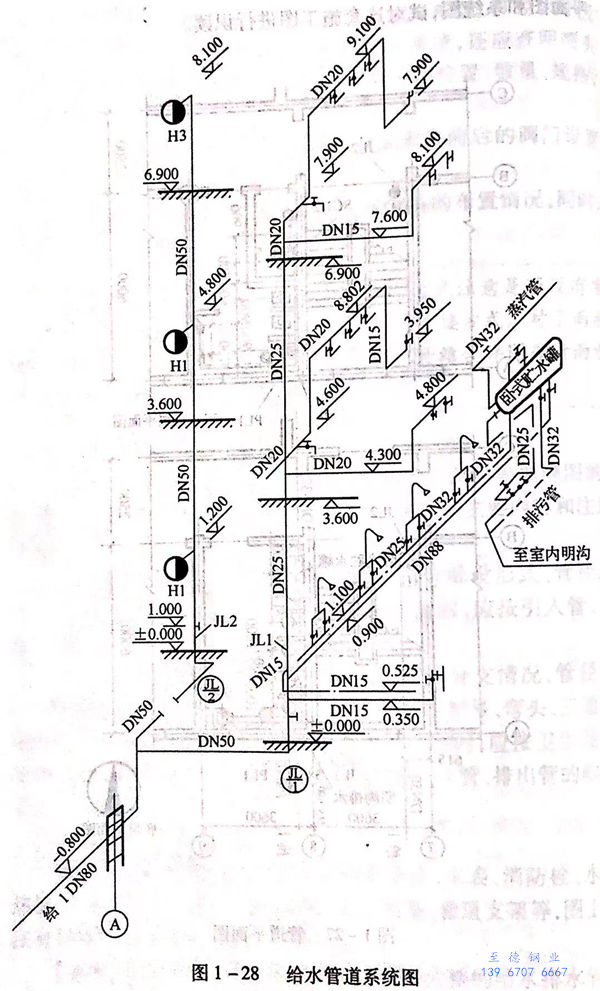

【實例】圖1-27~圖1-29是(shi)某三(san)層(ceng)辦公樓的給水排水管道平面(mian)圖和系統圖,試對這套施工圖進行識讀。


27.jpg 28.jpg    29.jpg



  通過識讀平(ping)面(mian)圖得知該辦(ban)公樓底層(ceng)(ceng)(ceng)設有(you)(you)(you)淋浴(yu)間(jian)(jian),二層(ceng)(ceng)(ceng)和三層(ceng)(ceng)(ceng)設有(you)(you)(you)衛生間(jian)(jian)。淋浴(yu)間(jian)(jian)內設有(you)(you)(you)四組淋浴(yu)器(qi)、一(yi)只(zhi)(zhi)洗(xi)(xi)臉(lian)盆、一(yi)只(zhi)(zhi)地漏(lou)。二層(ceng)(ceng)(ceng)衛生間(jian)(jian)內設有(you)(you)(you)三套高水箱蹲式大便(bian)器(qi)、兩套小便(bian)器(qi)、一(yi)只(zhi)(zhi)洗(xi)(xi)臉(lian)盆、兩只(zhi)(zhi)地漏(lou)。三層(ceng)(ceng)(ceng)衛生間(jian)(jian)布置與二層(ceng)(ceng)(ceng)相同(tong)。每層(ceng)(ceng)(ceng)樓梯間(jian)(jian)均設有(you)(you)(you)消防栓(shuan)箱。


  給水引入(ru)(ru)管(guan)的位置處于7號(hao)軸線東615mm處,由南向北進(jin)入(ru)(ru)室(shi)內并分兩路(lu),一路(lu)由西向東進(jin)入(ru)(ru)淋(lin)浴(yu)間,立(li)(li)管(guan)編號(hao)為JL1;另一路(lu)進(jin)人室(shi)內后向北至消防栓箱(xiang),消防立(li)(li)管(guan)編號(hao)為JL2。


  JL1位(wei)于A軸(zhou)線(xian)和8號(hao)軸(zhou)線(xian)的(de)墻角處,該立管在底層(ceng)分(fen)兩路(lu)供(gong)水(shui)(shui),一(yi)路(lu)由(you)(you)南(nan)向(xiang)北(bei)沿(yan)(yan)8號(hao)軸(zhou)線(xian)沿(yan)(yan)墻敷(fu)設(she),管徑為(wei)(wei)(wei)(wei)(wei)DN32,標(biao)高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)0.900m,經過(guo)四組(zu)淋浴(yu)器進入(ru)貯水(shui)(shui)罐。另(ling)一(yi)路(lu)沿(yan)(yan)A軸(zhou)線(xian)沿(yan)(yan)墻敷(fu)設(she),送至(zhi)洗臉(lian)盆,標(biao)高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)0.350m,管徑為(wei)(wei)(wei)(wei)(wei)DN15.管道在二層(ceng)也分(fen)兩路(lu)供(gong)水(shui)(shui),一(yi)路(lu)為(wei)(wei)(wei)(wei)(wei)洗滌盆供(gong)水(shui)(shui),標(biao)高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)4.6m,管徑為(wei)(wei)(wei)(wei)(wei)DN20.又登(deng)高(gao)(gao)(gao)至(zhi)標(biao)高(gao)(gao)(gao)5.800m,管徑為(wei)(wei)(wei)(wei)(wei)DN20,為(wei)(wei)(wei)(wei)(wei)蹲(dun)式大便(bian)器高(gao)(gao)(gao)水(shui)(shui)箱供(gong)水(shui)(shui),再返低(di)至(zhi)3.950m,管徑為(wei)(wei)(wei)(wei)(wei)DN15,為(wei)(wei)(wei)(wei)(wei)洗臉(lian)盆供(gong)水(shui)(shui)。另(ling)一(yi)路(lu)由(you)(you)西向(xiang)東,標(biao)高(gao)(gao)(gao)為(wei)(wei)(wei)(wei)(wei)4.300m,登(deng)高(gao)(gao)(gao)至(zhi)4.800m轉(zhuan)向(xiang)北(bei),為(wei)(wei)(wei)(wei)(wei)小便(bian)器供(gong)水(shui)(shui)。


  JL2設(she)在(zai)(zai)B軸(zhou)線(xian)和7號軸(zhou)線(xian)的(de)樓梯間,在(zai)(zai)標高1.000m處(chu)設(she)閘(zha)閥,消防(fang)栓編號為H1、H2、H3,分別設(she)在(zai)(zai)1層~3層距地(di)面1.2m處(chu)。


  排(pai)水(shui)(shui)系統圖中,一(yi)路是(shi)地(di)漏、洗臉(lian)盆(pen)、蹲式大(da)便(bian)器及洗滌盆(pen)組成的(de)(de)排(pai)水(shui)(shui)橫管(guan)(guan)(guan),在排(pai)水(shui)(shui)橫管(guan)(guan)(guan)上(shang)設(she)有(you)清(qing)掃(sao)口(kou)。清(qing)掃(sao)口(kou)之(zhi)前(qian)的(de)(de)管(guan)(guan)(guan)徑(jing)為DN50,之(zhi)后的(de)(de)管(guan)(guan)(guan)徑(jing)為DN100.另一(yi)路是(shi)由兩只小便(bian)器、地(di)漏組成的(de)(de)排(pai)水(shui)(shui)橫管(guan)(guan)(guan),地(di)漏之(zhi)前(qian)的(de)(de)管(guan)(guan)(guan)徑(jing)為DN50,之(zhi)后的(de)(de)管(guan)(guan)(guan)徑(jing)為DN100,兩路橫管(guan)(guan)(guan)坡度均為0.020.底層是(shi)由洗臉(lian)盆(pen)、地(di)漏組成的(de)(de)排(pai)水(shui)(shui)橫管(guan)(guan)(guan),為埋地(di)敷設(she),地(di)漏之(zhi)前(qian)的(de)(de)管(guan)(guan)(guan)徑(jing)為 DN50,之(zhi)后的(de)(de)為DN100,坡度為0.020。


  排水立(li)管及通氣(qi)管管徑為(wei)DN100,立(li)管在底層和三層分別距地面(mian)1.00m處(chu)設檢查口,通氣(qi)管伸出(chu)(chu)屋面(mian)0.7m.排出(chu)(chu)管管徑DN100,穿墻處(chu)標高為(wei)-0.900m,坡度(du)為(wei)0.020。
