為了獲得高精度幾何尺寸的空心坯，浙江至德鋼業有限公司采用預鉆孔坯料的香蕉視頻app連接:不銹鋼管擴孔工藝。與穿孔工藝相比較，擴孔工藝的特點主要是采用鉆有小直徑通孔的坯料。擴孔過程中空心坯不鐓粗，坯料被送入穿孔筒之后，將玻璃纖維束或擴孔潤滑墊放進坯料上端面的圓錐形中心孔內（圖2-25),并在坯料的上端面撒上玻璃粉，再用特殊形狀的擴孔頭（圖2-25),對準坯料的孔向下推進，直至壞料下端產生沖余。在整個擴孔過程中，下支承桿被鎖緊在下極限位置上。圖2-25所示為空心坯料擴孔時，擴孔頭的尺寸和形狀。

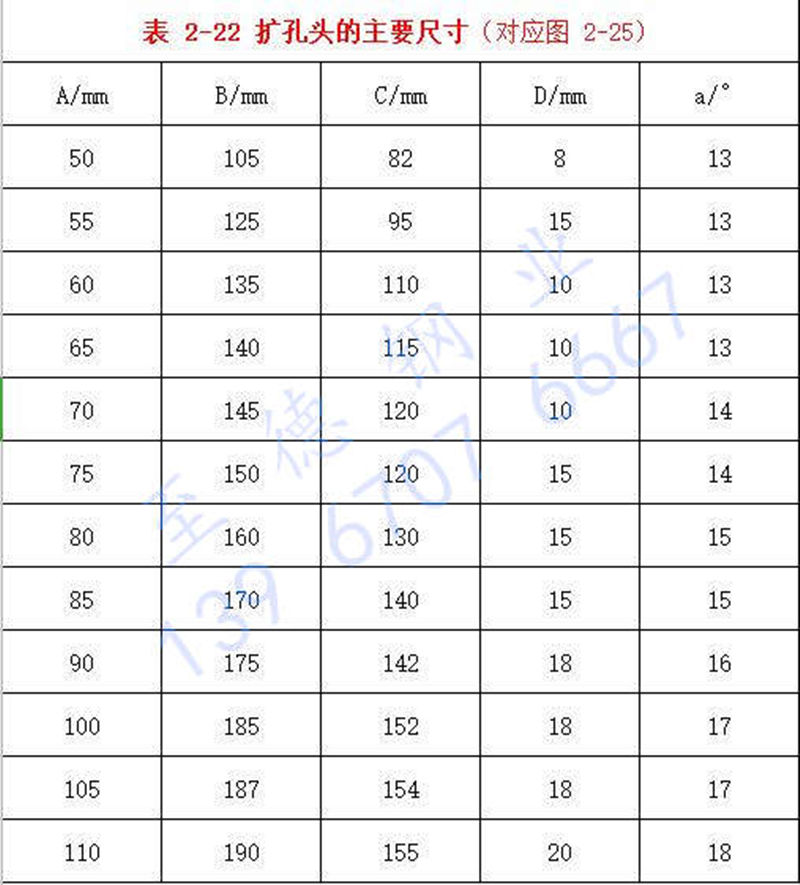

 穿(chuan)孔(kong)(kong)桿(gan)上的(de)擴(kuo)(kuo)(kuo)孔(kong)(kong)頭(tou)在預鉆孔(kong)(kong)內(nei)移動(dong)，保證了擴(kuo)(kuo)(kuo)孔(kong)(kong)后空(kong)(kong)心(xin)坯的(de)同心(xin)度。為了我得高合金鋼(gang)、難變形材(cai)料的(de)空(kong)(kong)心(xin)坯一般都采用擴(kuo)(kuo)(kuo)孔(kong)(kong)工(gong)藝。這是因為此類材(cai)料的(de)變形抗力大(da)，穿(chuan)孔(kong)(kong)困(kun)難，或會引(yin)起穿(chuan)后空(kong)(kong)心(xin)坯過(guo)大(da)的(de)壁厚(hou)不均(jun)。推薦的(de)擴(kuo)(kuo)(kuo)孔(kong)(kong)頭(tou)尺寸(cun)列(lie)于(yu)表2-22。

注：1. 來自尼科波爾南方(fang)鋼(gang)管廠的經驗。

      2. 擴孔(kong)頭的(de)(de)其余尺(chi)寸，根據擴孔(kong)過(guo)程中金(jin)屬(shu)完(wan)全充滿坯料(liao)和穿孔(kong)筒間隙(xi)的(de)(de)條(tiao)件以及為此使擴孔(kong)頭和金(jin)屬(shu)之間在整(zheng)個流動(dong)過(guo)程中保(bao)持潤滑劑(ji)的(de)(de)連續提供為條(tiao)件來選(xuan)擇。

     3. 在試驗中，采用(yong)3C:2W8V鋼制造的(de)無(wu)水(shui)冷(leng)(leng)卻和帶內水(shui)冷(leng)(leng)的(de)擴(kuo)孔頭(tou)。帶內水(shui)冷(leng)(leng)的(de)擴(kuo)孔頭(tou)的(de)使(shi)用(yong)壽命比無(wu)水(shui)冷(leng)(leng)擴(kuo)孔頭(tou)的(de)壽命高6~8次(ci)／只，達(da)到80~100次(ci)／只。

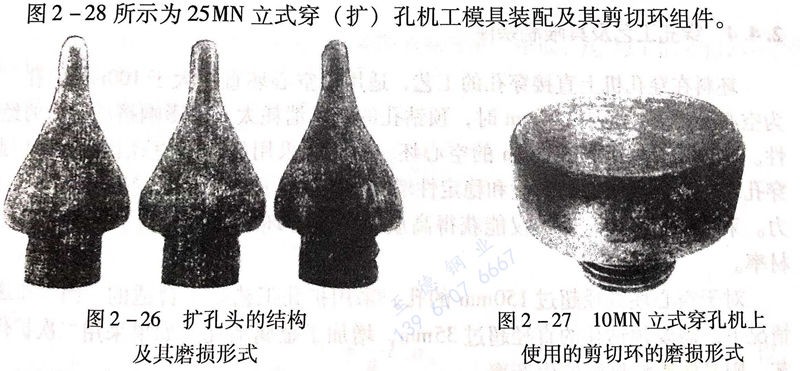

  在坯料的(de)(de)擴孔(kong)過程(cheng)中，擴孔(kong)頭的(de)(de)錐形(xing)表面受到最大的(de)(de)磨損而形(xing)成(cheng)劃道和(he)凹陷缺陷，如圖2-26所(suo)示。立(li)式穿(chuan)孔(kong)機上使用的(de)(de)剪(jian)切環的(de)(de)磨損形(xing)式如圖2-27所(suo)示。

 剪切環和支承頭的(de)(de)作用是在坯(pi)料(liao)(liao)穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)過程中完成以下(xia)動(dong)作：封閉穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)筒內襯的(de)(de)下(xia)端面(mian)，減小穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)余料(liao)(liao)的(de)(de)高(gao)度；完成穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)孔(kong)(kong)空心坯(pi)下(xia)端面(mian)的(de)(de)定型(xing)；剪斷穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)余料(liao)(liao)；從穿(chuan)(chuan)(chuan)（擴(kuo)(kuo)(kuo)）孔(kong)(kong)筒內推出穿(chuan)(chuan)(chuan)擴(kuo)(kuo)(kuo)孔(kong)(kong)后的(de)(de)空心坯(pi)。

 剪切環(huan)和支承頭與加熱到高溫的(de)坯料在穿（擴）孔及空心坯推出的(de)整個(ge)同期內直接接觸(chu)，一般的(de)使用壽命為100~150次／只。其報(bao)廢的(de)主要(yao)原因(yin)是(shi)棱緣翹(qiao)曲和焊瘤。

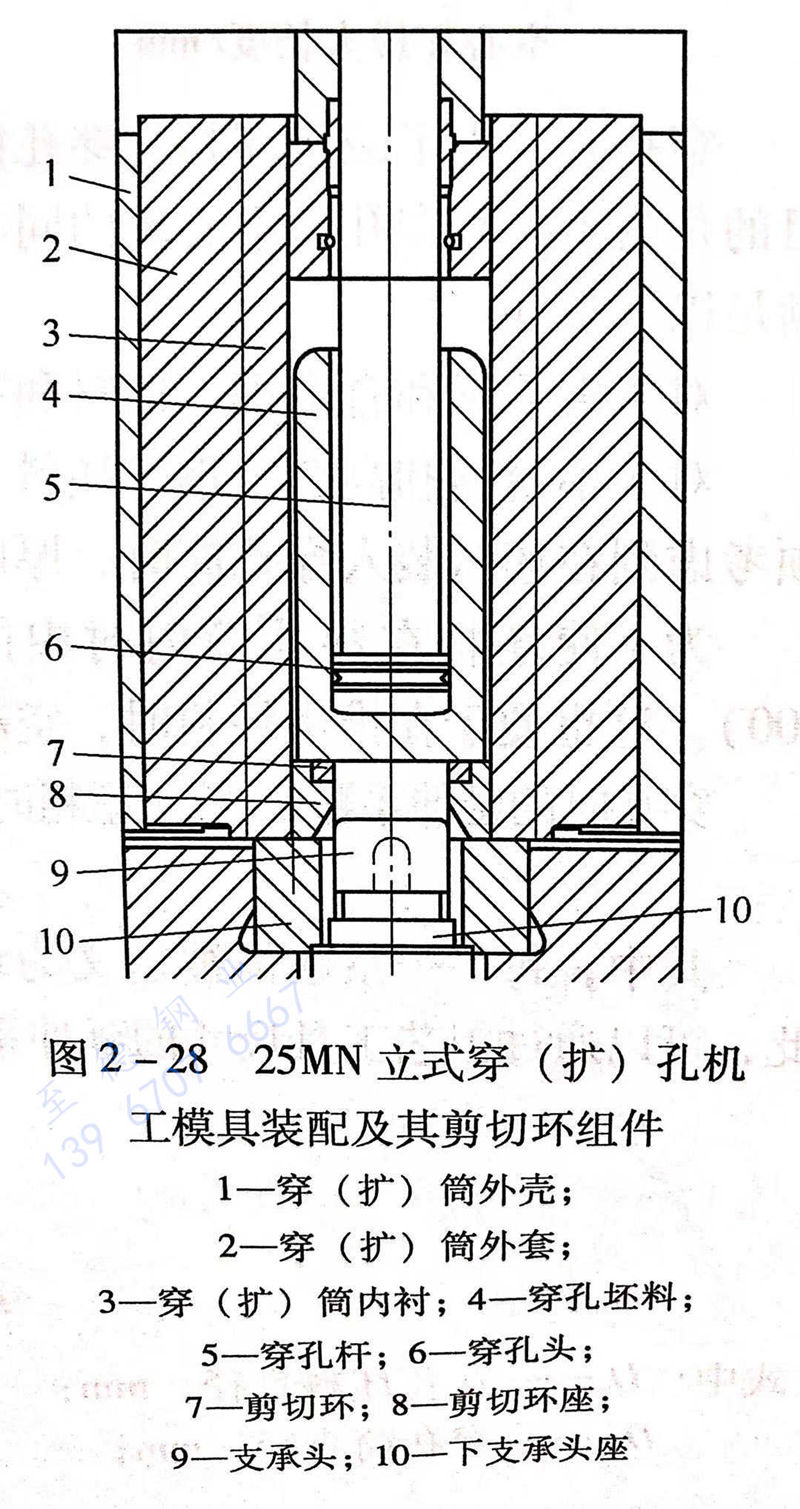

 圖2-28所示為(wei)25MN 立式(shi)穿（擴(kuo)）孔機(ji)工模具裝(zhuang)配(pei)及(ji)其剪切環組件。

 對擴孔頭和(he)(he)剪切(qie)環間隙對空(kong)心坯端部(bu)質量的(de)(de)(de)(de)影響試驗的(de)(de)(de)(de)結果認為，擴孔頭和(he)(he)剪切(qie)環的(de)(de)(de)(de)直徑差(cha)不應該(gai)(gai)超過0.6mm,否則將會導致不適(shi)當的(de)(de)(de)(de)增(zeng)大(da)沖余的(de)(de)(de)(de)直徑，提高金屬(shu)(shu)消耗(hao)系數，并引起空(kong)心坯端部(bu)形狀的(de)(de)(de)(de)歪曲(qu)。應該(gai)(gai)指(zhi)出(chu)，擴孔工藝的(de)(de)(de)(de)優點(dian)(dian)是獲得的(de)(de)(de)(de)空(kong)心坯的(de)(de)(de)(de)幾何尺寸準確，由于擴孔工藝使用的(de)(de)(de)(de)坯料長度(du)比較(jiao)長，穿孔機的(de)(de)(de)(de)生產率比較(jiao)高；缺(que)點(dian)(dian)是坯料金屬(shu)(shu)的(de)(de)(de)(de)消耗(hao)較(jiao)大(da)，成材率比較(jiao)低，并且(qie)增(zeng)加了加工預鉆孔的(de)(de)(de)(de)設(she)備與人力，提高了不銹鋼(gang)管(guan)的(de)(de)(de)(de)生產成本。

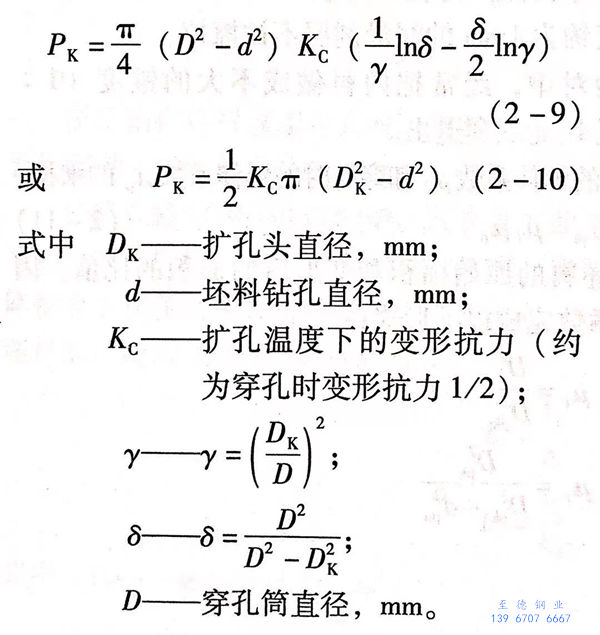

 在預鉆孔(kong)坯料擴孔(kong)時，擴孔(kong)力可(ke)以按(an)照實心坯料穿孔(kong)時，穿孔(kong)力計算結(jie)果的25~30% 來取。也(ye)可(ke)以按(an)式(shi)（2-9）或式(shi)（2-19）計算：
