0Cr21Ni6Mn9N 鋼是Cr-Ni-Mn-N系超高強度奧氏體低溫無磁不銹鋼(gang)，它在超低溫（-269℃)無磁環境中有廣泛的應用。

1. 化學(xue)成分

鋼(gang)的(de)化學成分見表1-15.

2. 合金元素的作用

  在超低溫工程中，一般的奧氏體不銹鋼由于組織的不穩定，在低溫下易發生馬氏體相變而降低韌性。這種情況下，主要應用超低碳不銹鋼、含鉬不銹鋼、含氮的奧氏體不銹鋼以及某些鎳基合金：但在無磁場合，馬氏體還會增大磁性。作為無磁鋼，除要求奧氏體組織穩定，不發生馬氏體相變外，還要在低溫下不呈順磁性和鐵磁性。因此要求奈爾（Neel)轉變溫度要盡量高。

3. 物理性能

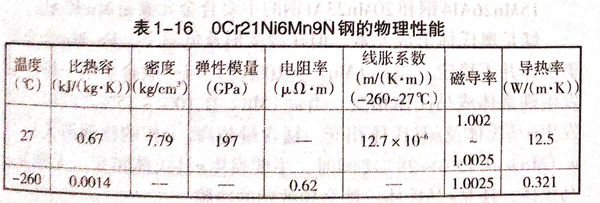

  鋼(gang)的物(wu)理性能見(jian)表1-16.

4. 熱處理

  該鋼一(yi)般只需經過1050℃的(de)固溶處理。

5. 力學性能

  0Cr21Ni6Mn9N鋼(gang)室溫(wen)(wen)和低溫(wen)(wen)的力學性(xing)能見表1-17。此(ci)鋼(gang)被氮合金化，因而強(qiang)度高，塑性(xing)好，斷裂(lie)韌性(xing)也好。氮能增強(qiang)組(zu)織(zhi)穩定性(xing)，因此(ci)低溫(wen)(wen)性(xing)能也較好。
