聚四氟乙烯包覆墊片是一種非金屬復合型軟墊片,一般由包封皮及嵌入物兩部分組成,包封皮主要起耐腐蝕作用,通常由聚四氟乙烯材料制成,嵌入物(填料)為帶或不帶金屬加強肋的非金屬材料,通常由石棉橡膠板制成。在石油、化工、制藥及食品工業中,為保證物料的清潔而不得不使用不銹鋼法蘭閥門及法蘭管件時,常常采用聚四氟乙烯包覆墊片進行密封。


  聚四氟乙烯包覆墊片主要適用于全平面型及突面型鋼制管法蘭連接,適用于公稱壓力用PN標記的管法蘭用墊片(PN6~PN63)及公稱壓力用Class 標記的管法蘭用墊片(Class150及Class300).工作溫度為0~200℃的腐蝕性介質或對清潔度有較高要求的介質。


1. 墊片型(xing)式

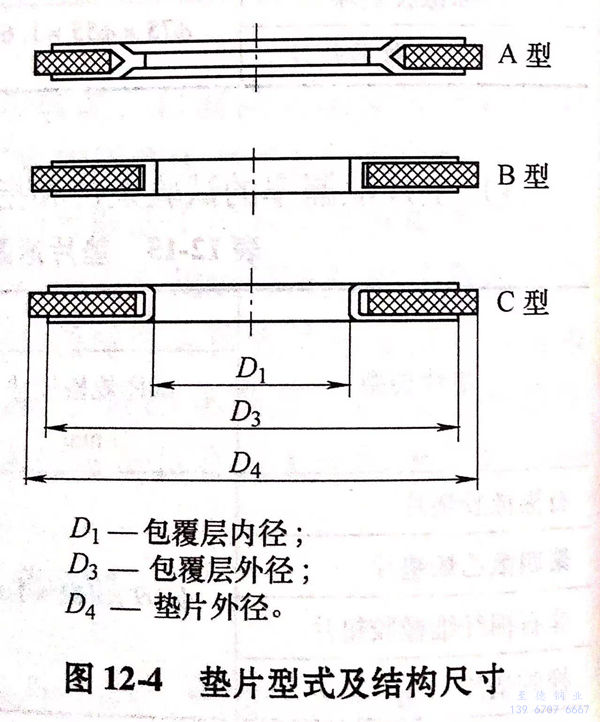

  墊(dian)(dian)片的型(xing)(xing)(xing)(xing)式分為A型(xing)(xing)(xing)(xing)、B型(xing)(xing)(xing)(xing)和C型(xing)(xing)(xing)(xing)三種(zhong),A型(xing)(xing)(xing)(xing)為剖切(qie)型(xing)(xing)(xing)(xing);B型(xing)(xing)(xing)(xing)為機加工(gong)型(xing)(xing)(xing)(xing);C型(xing)(xing)(xing)(xing)為折包型(xing)(xing)(xing)(xing)。墊(dian)(dian)片的型(xing)(xing)(xing)(xing)式及(ji)結構尺寸(cun)見(jian)圖12-4。


圖 4.jpg


2. 公稱(cheng)壓(ya)力 PN 標記的管法蘭用墊片

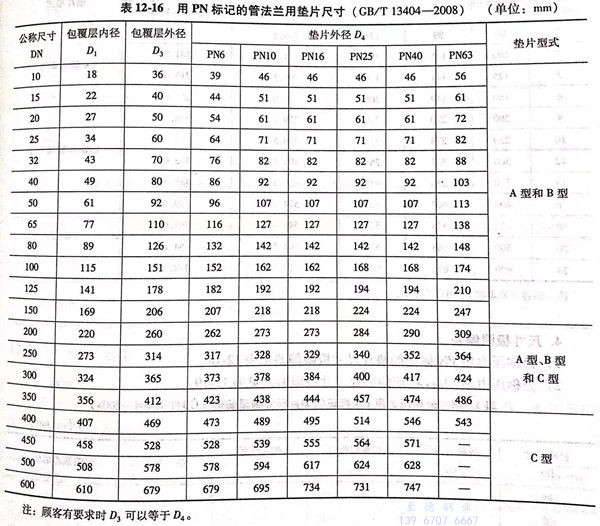

 公(gong)稱壓力 PN 標記的管法蘭(lan)用墊片尺寸見圖 12-4 及表 12-16。




3. 公稱壓力 Class 標記的管法蘭用墊片

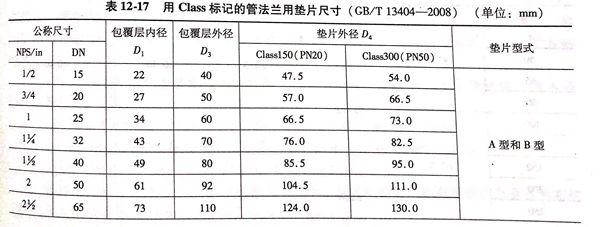

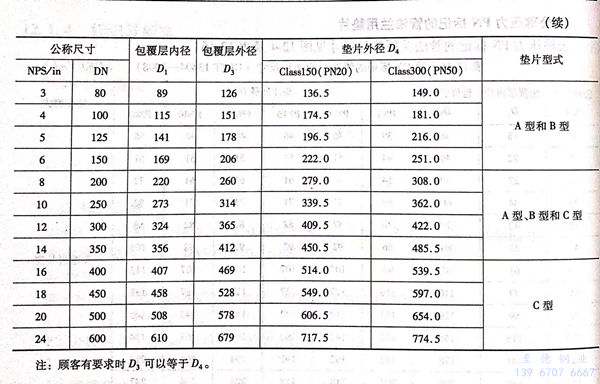

 公稱壓力 Class 標記的管法蘭用墊片(pian)尺寸見圖 12-4 及表(biao) 12-17。



4. 尺寸極限偏差

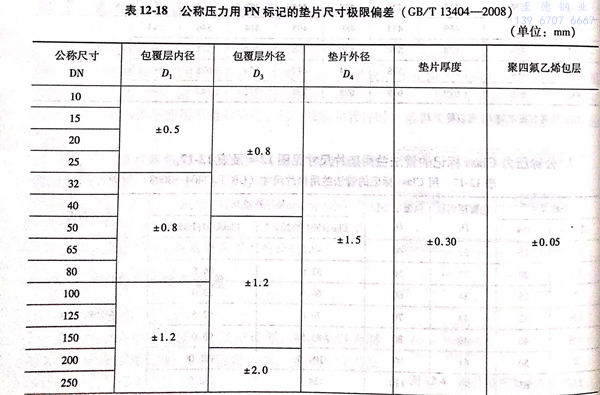

  a. 公稱(cheng)壓力用PN標記的(de)墊片尺寸極(ji)限偏差見表12-18。

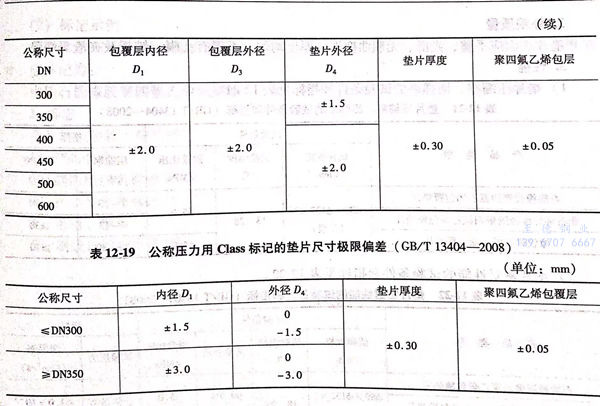

  b. 公稱(cheng)壓(ya)力用(yong)Class 標(biao)記的墊片尺寸極(ji)限偏差見表(biao)12-19.
