沉淀硬(ying)化(hua)(hua)型不銹鋼的基體(ti)為奧氏體(ti)或馬氏體(ti)組織(zhi)，并(bing)能通過沉淀硬(ying)化(hua)(hua)處理使其強(qiang)化(hua)(hua)。這(zhe)類(lei)鋼大都屬于高強(qiang)度(du)和超高強(qiang)度(du)不銹鋼。

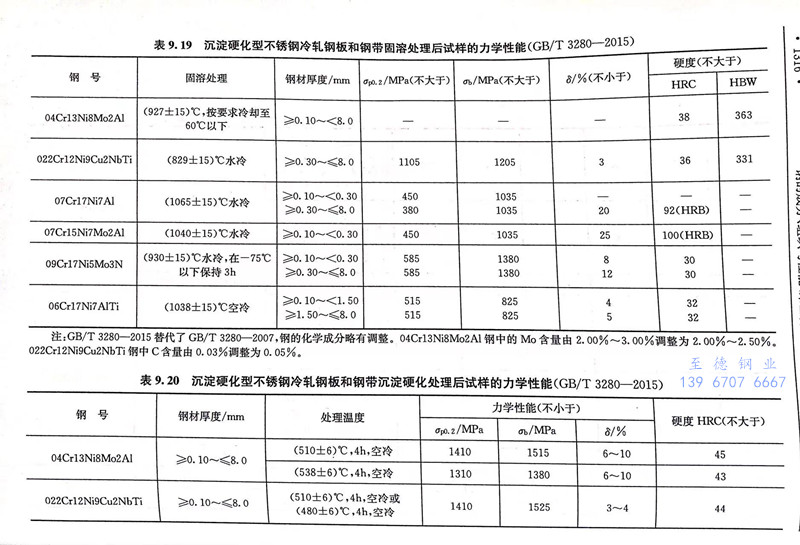

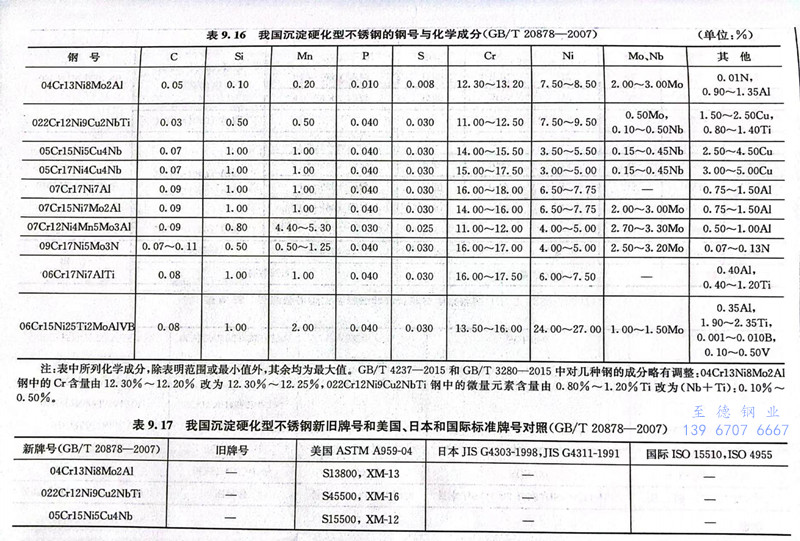

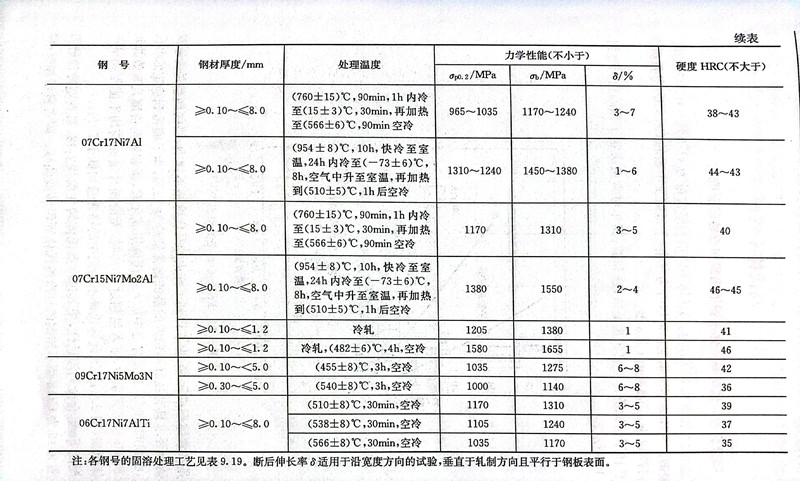

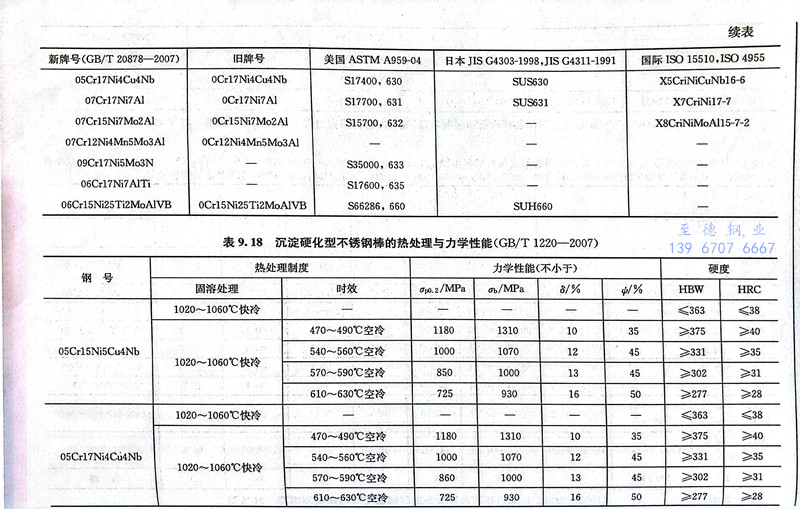

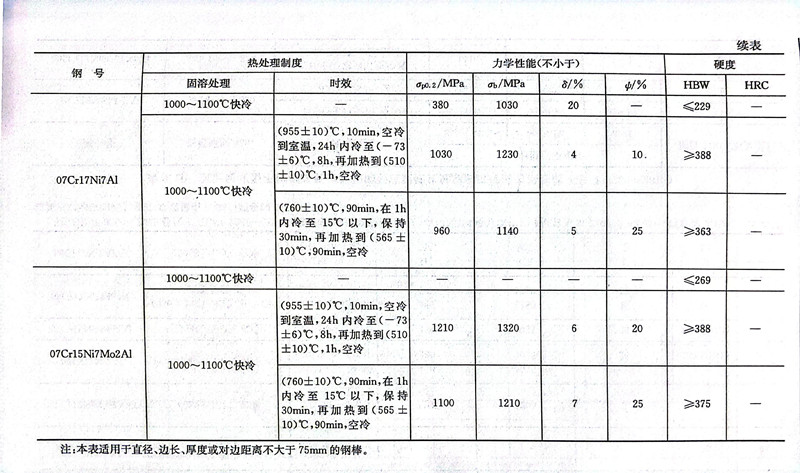

 表9.16為GB/T 20878-2007列入的10個沉(chen)淀硬化不銹(xiu)鋼的鋼號與化學成分。表9.17為我國沉淀硬化型不銹鋼新舊牌號和相應美國、日本和國際標準牌號的對照。表9.18為沉淀硬化型不銹鋼棒的熱處理與力學性能（GB/T 1220-2007）。表9.19和表9.20分別為沉淀硬化型不銹鋼冷軋鋼板和鋼帶固溶處理后和沉淀硬化處理后的力學性能（GB/T 3280-2015）。

 一些不(bu)銹(xiu)鋼冷軋鋼板和鋼帶可以不同冷作硬化狀態供貨，以低冷作硬化狀態供貨的用H1/4表示，以半冷作硬化狀態供貨的用H1/2表示，以3/4冷作硬化狀態供貨的用H3/4表示，以冷作硬化狀態供貨的以H表示，以特別冷作硬化狀態供貨的以2H表示。

 我國2016年不銹鋼粗鋼產量為2494萬噸，其中Cr-Ni鋼（300系）1269.10萬噸，所占份額為50.89％；Cr-Mn鋼（200系）731.69萬噸，所占份額為29.34％；Cr鋼（400系）484.56萬噸，所占份額為19.43％；雙相不(bu)銹(xiu)鋼8.33萬噸，所占份額為0.34％，為歷史新高。
