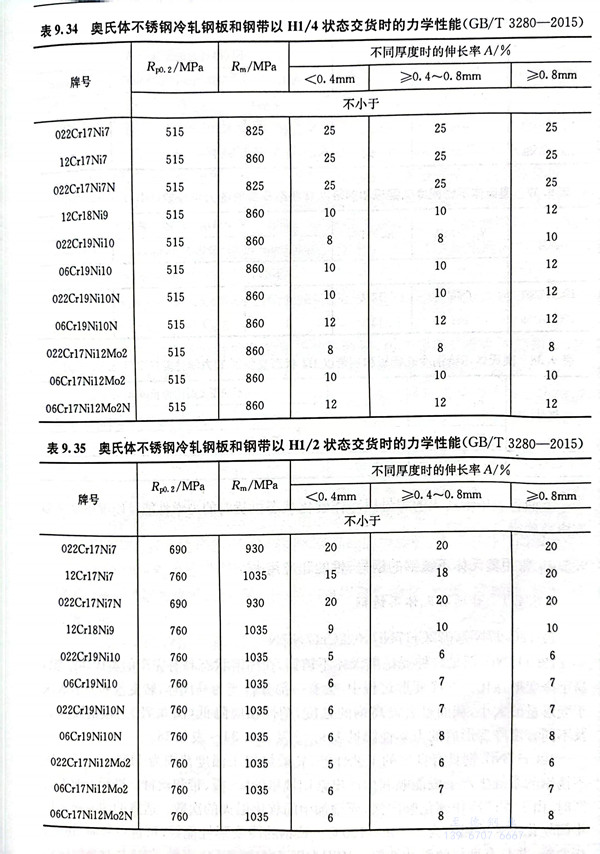

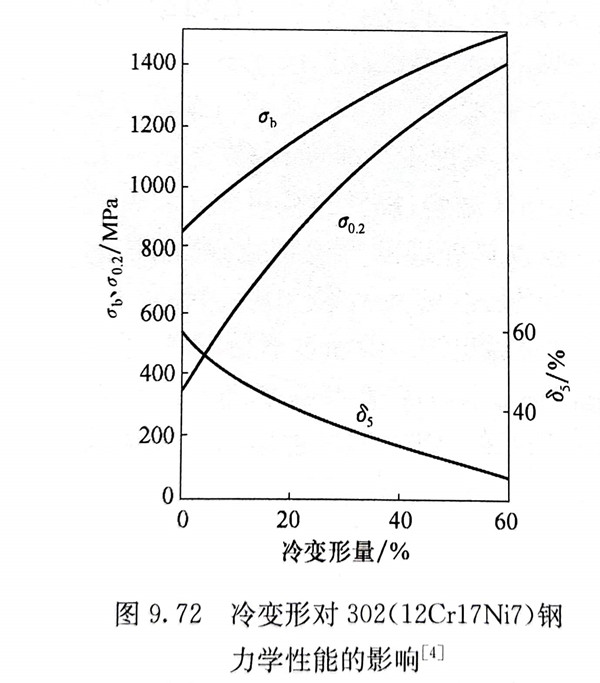

12Cr17Ni7鋼是一種亞穩奧(ao)氏體不銹鋼，在固溶狀態具有完全的奧氏體組織，易于冷變形強化。在冷變形過程中，會有一部分轉變為馬氏體，轉變量的大小取決于變形量的大小，從而顯著提高鋼的強度，塑性相應降低（圖9.72）。該鋼固溶態及不同程度冷變形后的力學性能見表9.12及表9.34～表9.38。

  12Cr17Ni7 鋼(gang)(gang)具(ju)有良好的(de)(de)工(gong)(gong)藝性能(neng)(neng)，軋鍛熱加工(gong)(gong)溫(wen)度范圍為(wei)(wei)1150～850℃，用不銹鋼(gang)(gang)的(de)(de)常規生產(chan)手段能(neng)(neng)順利生產(chan)出常用規格的(de)(de)棒、板、帶和絲材(cai)。進(jin)行冷加工(gong)(gong)變形時，由于(yu)鋼(gang)(gang)的(de)(de)冷作硬化傾(qing)向強(qiang)，要增加中(zhong)間(jian)軟化退火(huo)的(de)(de)次數。適宜的(de)(de)固溶處理和中(zhong)間(jian)軟化退火(huo)的(de)(de)溫(wen)度為(wei)(wei)1050～1100℃。該鋼(gang)(gang)的(de)(de)冷變形性能(neng)(neng)好，可進(jin)行彎曲、卷邊、折疊等(deng)，并具(ju)有良好的(de)(de)深沖性能(neng)(neng)。該鋼(gang)(gang)在(zai)固溶狀(zhuang)態下可以焊接，但冷軋材(cai)焊接后會(hui)在(zai)焊縫附近形成低(di)強(qiang)度區而(er)影響(xiang)使用，因而(er)不推(tui)薦在(zai)焊接狀(zhuang)態下應(ying)用。

  12Cr17Ni7 鋼(gang)在(zai)(zai)工業(ye)大(da)氣(qi)、城市(shi)大(da)氣(qi)條件(jian)(jian)下(xia)抗銹(xiu)性(xing)良好，在(zai)(zai)中性(xing)和氧化性(xing)環(huan)境(jing)中有較好的(de)耐蝕性(xing)，但在(zai)(zai)海(hai)洋(yang)大(da)氣(qi)條件(jian)(jian)下(xia)、還(huan)原性(xing)環(huan)境(jing)中及化工過程(cheng)中常見的(de)酸、堿、鹽(yan)介(jie)質中的(de)耐蝕性(xing)較差。該鋼(gang)用(yong)于(yu)制造在(zai)(zai)冷狀態(tai)下(xia)承載(zai)較高(gao)載(zai)荷，又能減輕設備重量(liang)和不生(sheng)銹(xiu)的(de)零(ling)件(jian)(jian)和設備，如鐵道車(che)輛(liang)及零(ling)部件(jian)(jian)、裝飾(shi)板、傳送帶(dai)、緊固件(jian)(jian)等。

  022Cr17Ni7 鋼是一種超低碳奧氏(shi)體不銹鋼。由于碳含量(liang)低，該(gai)鋼耐晶界腐蝕性好，焊后可(ke)不進行(xing)熱處(chu)理(li)。該(gai)鋼用于制造焊接后可(ke)不進行(xing)熱處(chu)理(li)的零部(bu)件。

  022Cr17Ni7N 鋼(gang)是(shi)一(yi)種含(han)氮超低碳奧(ao)氏不銹鋼(gang)，碳含(han)量低，耐(nai)晶間(jian)腐(fu)蝕性(xing)好(hao)，加入(ru)氮后(hou)，其強(qiang)度(du)較022Cr17Ni7 鋼(gang)高，并(bing)增(zeng)強(qiang)了其耐(nai)點蝕和耐(nai)縫(feng)隙腐(fu)蝕的能力。該鋼(gang)的焊接(jie)性(xing)能好(hao)，焊后(hou)不需(xu)進行熱(re)處理(li)。該鋼(gang)用于制造(zao)既要求(qiu)耐(nai)腐(fu)蝕，又要求(qiu)具有一(yi)定強(qiang)度(du)的結構件(jian)。

 至(zhi)德(de)鋼(gang)(gang)業，我(wo)們根據您(nin)的實(shi)際需求，給出參(can)考建議，為(wei)您(nin)提供(gong)高性價比的不(bu)銹鋼(gang)(gang)管道及配件。
