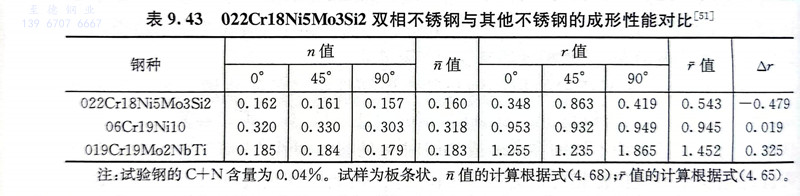

兩相組織的冷變形較為復雜,第二相的存在造成組織的局部不均勻度,影響變形行為。表9.43為022Cr18Ni5Mo3Si2 雙相不銹鋼與其他不銹鋼的冷成形性能對比,可見雙相不銹鋼的冷成形性較奧氏體不銹鋼和鐵素體不銹鋼要差些。

雙相不(bu)銹鋼的(de)屈服強度較(jiao)(jiao)高,初始(shi)變(bian)形時抗力較(jiao)(jiao)大,要施以較(jiao)(jiao)大的(de)外力才能使其(qi)變(bian)形。雙相不(bu)銹鋼的(de)橫向彎(wan)曲性(xing)能較(jiao)(jiao)差,需要較(jiao)(jiao)大的(de)彎(wan)心直徑(d),至少d不(bu)小于2a(a為板厚)才能通過彎(wan)曲試(shi)驗,這(zhe)與其(qi)較(jiao)(jiao)大的(de)各向異(yi)性(xing)有關。
通過F和Δr試驗說明,雙相(xiang)鋼(gang)的(de)各向異(yi)性顯著,軋板組織中α與(yu)γ相(xiang)呈帶(dai)狀(zhuang)層狀(zhuang)組織。雙相(xiang)不銹鋼(gang)的(de)r值(zhi)比奧氏體(ti)鋼(gang)和鐵素(su)體(ti)鋼(gang)低很多,故其冷成形性較差。
