P900、P900N系德國Krupp-VSG公司陸續開發出的發電機組使用的護環用鋼。護環熱裝在轉子本體端部，用于防止線圈在離心作用下脫離本體，而熱裝能防止護環轉動和軸向竄動。護環是發電機組強度要求最高的部件，所承受的應力值約為σ_0.2的2/3，做超速檢測時，其所承受的應力值為σ_0.2的80％。較大容量機組（300MW以上）護環的屈服強度要求在1000MPa以上。因此，護環材料應滿足的要求為：高的σ_b，足夠的加工成形性能，一定的熱膨脹系數，高的抗腐蝕能力特別是抗應力腐蝕能力，低的導磁性能以避免渦流導致的能量損耗，130℃工作條件下穩定運行性能。護環的尺寸取決于發電機組的尺寸、容量及設計要求，其尺寸范圍為：直徑范圍在500～2000mm，壁厚范圍在40～120mm，長度達1250mm。Krupp-VSG公司在1975年成功地利用加壓電渣重熔爐生產出高氮無磁性P900護環用鋼，1981年又開發出含氮更高的P900N護環用鋼。P900、P900N鋼已為許多國家采用。

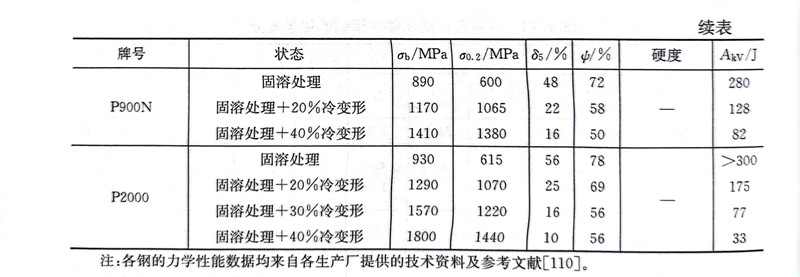

 P900、P900N鋼制造工(gong)藝如下：經加壓(ya)電渣重熔的(de)鋼，先進(jin)行(xing)熱鍛，再進(jin)行(xing)熱沖(chong)孔，對鍛后(hou)的(de)毛坯進(jin)行(xing)粗加工(gong)，固溶處理(li)，在(zai)6000t的(de)壓(ya)力(li)機上(shang)進(jin)行(xing)冷擴以(yi)達到要求的(de)冷變(bian)形量，進(jin)行(xing)消除應力(li)的(de)熱處理(li)，精加工(gong)。P900、P900N鋼經上(shang)述(shu)工(gong)藝處理(li)后(hou)的(de)力(li)學性能見表9.71。P900、P900N鋼在(zai)潮濕的(de)條件下工(gong)作可以(yi)避(bi)免應力(li)腐蝕(shi)開裂。
