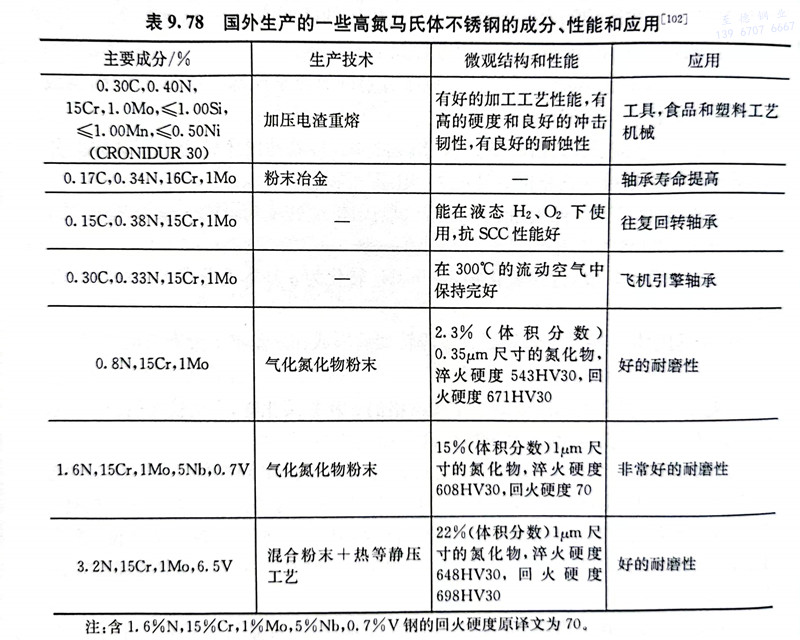

商業牌號為CRONIDUR 30的鋼系Essen公司的產品，采用加壓電渣重熔爐生產，熱加工溫度為1200～1000℃。該鋼具有高的淬透性，其TTT曲線與圖9.16所示的13Cr鋼相似，但更穩定，最短孕育期約為103s（720℃），臨界點：A_c1＝829～866℃、M_s＝66℃。熱處理時為保持鋼中氮含量的穩定，應控制爐內的氣氛，保持一定的氮分壓。

  CRONIDUR 30 不銹鋼的(de)(de)退(tui)火(huo)溫(wen)(wen)度(du)為(wei)780～820℃，6～8h，爐冷或空冷，退(tui)火(huo)后的(de)(de)硬度(du)為(wei)200～240HB。該(gai)鋼的(de)(de)淬火(huo)加(jia)熱溫(wen)(wen)度(du)為(wei)1000～1030℃，油冷或空冷；淬火(huo)溫(wen)(wen)度(du)超過(guo)1000℃后，殘余(yu)奧(ao)氏(shi)體含量迅速增(zeng)加(jia)；淬火(huo)溫(wen)(wen)度(du)超過(guo)1010℃時(shi)，其后應進行-80～-196℃的(de)(de)冷處理，以消除殘余(yu)奧(ao)氏(shi)體；1000℃淬火(huo)后，回火(huo)溫(wen)(wen)度(du)應選擇發生二(er)次(ci)硬化的(de)(de)溫(wen)(wen)度(du)475℃，保溫(wen)(wen)2h；回火(huo)后的(de)(de)硬度(du)為(wei)58～60HRC，沖擊功(gong)為(wei)62J。

  CRONIDUR 30 不(bu)(bu)銹鋼在淬火(huo)和(he)消除應力退火(huo)（2×（150～220℃））后可以(yi)顯著(zhu)改善(shan)其抗腐蝕性能(neng)，或者淬火(huo)后經(jing)不(bu)(bu)高(gao)于500℃的(de)回火(huo)后亦可具有(you)良好的(de)耐蝕性能(neng)。

  CRONIDUR 30 不銹(xiu)鋼可用于制(zhi)作軸承、切削刀(dao)具、滾(gun)動螺旋齒輪軸、鉆具、塑料(liao)擠壓機零件、緊固件等。
