各單位實(shi)際遵循的專業條件關系可能有差異,但大致類似。這里將以國(guo)內外(wai)多家大型(xing)單位常遵循的專業條件關系為實(shi)例進行介紹。

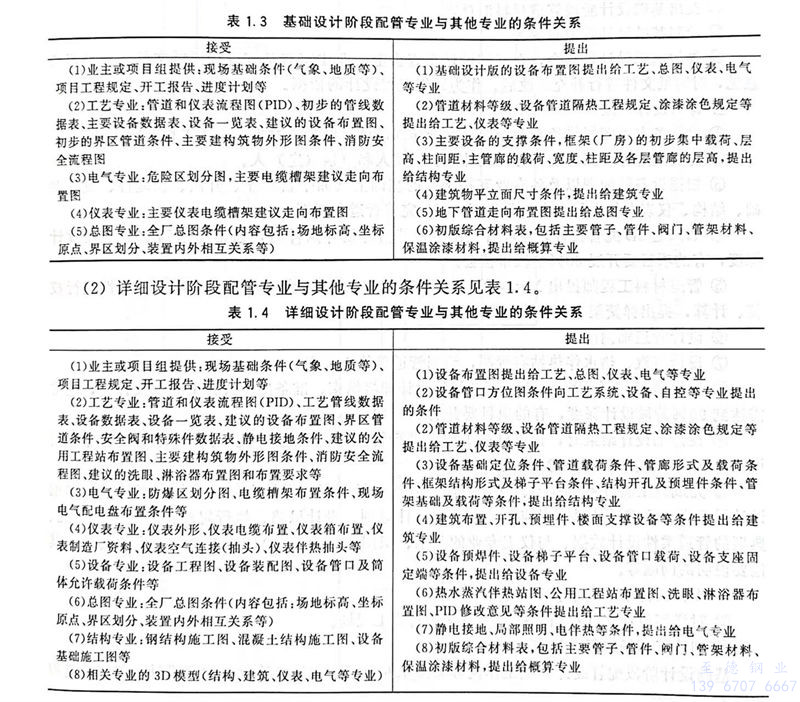

一、基(ji)礎設計(ji)階段配(pei)管專(zhuan)業與(yu)其他專(zhuan)業的條件關系見表1.3。


表 3.jpg


二、詳細(xi)設計(ji)階段配(pei)管專業與(yu)其(qi)他專業的條件關系見(jian)表1.4。


接受


(1)業(ye)主或項目組提供:現場基礎(chu)條件(氣(qi)象、地質等)、項目工程規定(ding)、開工報告、進度計劃(hua)等

(2)管(guan)道(dao)材料等級、設(she)備管(guan)道(dao)隔熱工(gong)程規定(ding)、涂(tu)漆涂(tu)色規定(ding)等提出給工(gong)藝、儀表等專業

(3)電(dian)氣專業:防爆區劃分(fen)圖、電(dian)纜槽架布(bu)置條(tiao)件、現場電(dian)氣配電(dian)盤布(bu)置條(tiao)件等(deng)

(4)儀表(biao)(biao)專業:儀表(biao)(biao)外形、儀表(biao)(biao)電纜(lan)布(bu)置、儀表(biao)(biao)箱布(bu)置、儀表(biao)(biao)制造(zao)廠資料、儀表(biao)(biao)空(kong)氣(qi)連(lian)接(抽頭(tou))、儀表(biao)(biao)伴熱抽頭(tou)等

(5)設(she)備(bei)專業:設(she)備(bei)工(gong)程圖、設(she)備(bei)裝配圖、設(she)備(bei)管口及筒(tong)體允許載荷條件等

(6)總(zong)圖專業:全廠總(zong)圖條件(內容包括:場地標高、坐標原點(dian)、界區(qu)劃分(fen)、裝置內外相互關系等)

(7)靜電接地、局部照明、電伴熱等條件,提出給電氣專業

(7)結構專(zhuan)業:鋼(gang)結構施工(gong)圖、混凝土結構施工(gong)圖、設備基礎施工(gong)圖等

(8)相(xiang)關專業(ye)的3D模(mo)型(結構、建(jian)筑、儀(yi)表、電氣等專業(ye))


提出


(1)設備布(bu)置(zhi)圖(tu)提出給工(gong)藝(yi)、總圖(tu)、儀表、電氣等專業(ye)(2)設備管口方位圖(tu)條件(jian)(jian)向工(gong)藝(yi)系統、設備、自控等專業(ye)提出的條件(jian)(jian)

(2)工藝專業(ye):管(guan)道和儀表流程(cheng)圖(PID)、工藝管(guan)線數(shu)據(ju)(ju)表、設(she)備(bei)(bei)數(shu)據(ju)(ju)表、設(she)備(bei)(bei)一(yi)覽表、建議的設(she)備(bei)(bei)布置圖、界區管(guan)道條(tiao)(tiao)件(jian)、安全閥(fa)和特殊件(jian)數(shu)據(ju)(ju)表、靜電接(jie)地(di)條(tiao)(tiao)件(jian)、建議的公用工程(cheng)站布置圖、主要建構筑物(wu)外形圖條(tiao)(tiao)件(jian)、消防安全流程(cheng)圖、建議的洗眼、淋(lin)浴(yu)器布置圖和布置要求等

(3)設備基礎定位條(tiao)(tiao)(tiao)(tiao)件、管道載(zai)荷(he)(he)條(tiao)(tiao)(tiao)(tiao)件、管廊形式(shi)及載(zai)荷(he)(he)條(tiao)(tiao)(tiao)(tiao)件、框架(jia)結構(gou)形式(shi)及梯子(zi)平臺(tai)條(tiao)(tiao)(tiao)(tiao)件、結構(gou)開孔及預埋件條(tiao)(tiao)(tiao)(tiao)件、管架(jia)基礎及載(zai)荷(he)(he)等條(tiao)(tiao)(tiao)(tiao)件,提出給結構(gou)專業

(4)建筑(zhu)布置(zhi)、開孔、預埋件(jian)、樓面支撐(cheng)設備等條件(jian)提(ti)出(chu)給建筑(zhu)專業

(5)設備(bei)(bei)預(yu)焊件(jian)、設備(bei)(bei)梯子平臺、設備(bei)(bei)管口(kou)載荷、設備(bei)(bei)支座(zuo)固(gu)定(ding)端等條件(jian),提出給設備(bei)(bei)專業

(6)熱(re)(re)水蒸汽伴熱(re)(re)站圖、公用工程站布置(zhi)圖、洗眼、淋(lin)浴(yu)器布置(zhi)圖、PID修改(gai)意見等條(tiao)件提出給工藝專業(ye)

(8)初(chu)版(ban)綜(zong)合材料(liao)表,包括(kuo)主要管子、管件(jian)、閥門、管架材料(liao)、保溫(wen)涂漆材料(liao),提出給概算專業
