1. 基礎設計階段
①. 根據(ju)項(xiang)目規定(ding)確(que)定(ding)配管設(she)計(ji)范圍、進度要求，確(que)定(ding)基(ji)礎設(she)計(ji)深度要求。
②. 估算工作量，確定(ding)專業設計(ji)(ji)負責人(ren)、設計(ji)(ji)人(ren)、校核人(ren)和審定(ding)人(ren)等人(ren)力資源(yuan)。
③. 制定(ding)配管設(she)計工(gong)程規定(ding)，如(ru)裝置(zhi)布置(zhi)規定(ding)、管道(dao)(dao)(dao)布置(zhi)規定(ding)、管道(dao)(dao)(dao)材料等級(ji)規定(ding)、管道(dao)(dao)(dao)隔熱設(she)計規定(ding)、設(she)備及管道(dao)(dao)(dao)涂漆(qi)規定(ding)等資料。
④. 管(guan)道應(ying)力(li)工(gong)程師對需要進行應(ying)力(li)計算的(de)管(guan)道編制臨界管(guan)道一覽表。
⑤. 管(guan)(guan)道(dao)材(cai)料(liao)工程師根(gen)據(ju)工藝系統專業的管(guan)(guan)道(dao)及儀表流程圖和管(guan)(guan)道(dao)數(shu)據(ju)表編(bian)制(zhi)管(guan)(guan)道(dao)材(cai)料(liao)等級規定。如需要3D配管(guan)(guan)設計(ji)，則需要編(bian)制(zhi)管(guan)(guan)道(dao)材(cai)料(liao)數(shu)據(ju)庫。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大(da)口徑(jing)不銹(xiu)鋼管道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確定管(guan)(guan)廊(lang)的寬度、層數和(he)標高，設計管(guan)(guan)廊(lang)管(guan)(guan)道(dao)走向(xiang)圖(tu)。
⑧. 提(ti)出基(ji)礎設計(ji)階段結構、建(jian)筑條(tiao)件。
⑨. 如(ru)果(guo)是3D配管設(she)計，3D模型(xing)內一般(ban)需達(da)到30％階(jie)段設(she)計深度。
⑩. 提(ti)出基(ji)礎設計階段管道材(cai)料匯(hui)總表(biao)。
?. 繪制基(ji)礎設計管道布置圖。
?. 參加基(ji)礎設計(ji)審查(cha)(cha)(cha)會(hui)，在基(ji)礎設計(ji)審查(cha)(cha)(cha)會(hui)上(shang)，業(ye)主審查(cha)(cha)(cha)基(ji)礎設計(ji)圖紙文(wen)件。根(gen)據審查(cha)(cha)(cha)意見，對(dui)圖紙文(wen)件進行補充修改后，作為詳細工程(cheng)設計(ji)的依(yi)據。
2. 詳細設計階段
①. 將設(she)備布置(zhi)圖(tu)提供給(gei)有關專業，完(wan)善詳細設(she)計階段管(guan)道材料(liao)等級等工程規(gui)定。
②. 將裝置進行(xing)分區，確(que)定(ding)(ding)分區設計(ji)人、校(xiao)核(he)人和審核(he)（定(ding)(ding)）人。
③. 根據設備裝配圖(tu)(tu)以及(ji)各專業互提(ti)條件(jian)的基礎(chu)上(shang)（如平臺梯(ti)子(zi)、開洞、預埋(mai)件(jian)、設備基礎(chu)、結構、儀表電氣、管(guan)口方位等資料）深化完善管(guan)道(dao)布(bu)置(zhi)圖(tu)(tu)。
④. 如果是(shi)3D配管(guan)設(she)計(ji)，在配管(guan)提出結構載(zai)荷等設(she)計(ji)條件后(hou)，通常需達到60％階段(duan)設(she)計(ji)深度，有的項目要開展60％階段(duan)審核會。
⑤. 管(guan)(guan)道(dao)材料工程師提出(chu)(chu)MR文(wen)件、特殊管(guan)(guan)件圖，管(guan)(guan)道(dao)應力專業工程師對(dui)管(guan)(guan)道(dao)柔性進行校核、計(ji)算，提出(chu)(chu)彈簧架(jia)、特殊管(guan)(guan)架(jia)等(deng)條(tiao)件。
⑥. 設計管道軸(zhou)測圖(tu)。
⑦. 設計蒸(zheng)汽、熱水伴(ban)(ban)熱站布置圖，編(bian)制管(guan)道伴(ban)(ban)熱連(lian)接表。
⑧. 如(ru)果(guo)是3D配管(guan)設計，在配管(guan)的詳細設計即將結束、準備出正式施工(gong)圖紙文(wen)件前，通常需達到90％階(jie)段設計深度(du)，有(you)的項目要開展(zhan)90％階(jie)段審核會。
⑨. 在詳細設計結束時(shi)，管道材(cai)料工程師進行管道材(cai)料匯總，此次材(cai)料統計是(shi)配管專業所用全部(bu)材(cai)料（包括輔助材(cai)料）的(de)最終匯總。
⑩. 完成施(shi)工(gong)版設(she)(she)備(bei)布置(zhi)圖(tu)(tu)(tu)、管(guan)道平面布置(zhi)圖(tu)(tu)(tu)、軸測圖(tu)(tu)(tu)等設(she)(she)計(ji)(ji)文件，編制圖(tu)(tu)(tu)紙目(mu)錄(lu)和詳細設(she)(she)計(ji)(ji)說(shuo)明書(shu)。管(guan)道設(she)(she)計(ji)(ji)說(shuo)明書(shu)應包括管(guan)道的(de)設(she)(she)計(ji)(ji)原則、設(she)(she)計(ji)(ji)思路、執行規范(fan)、典(dian)(dian)型配管(guan)研究、典(dian)(dian)型的(de)管(guan)道柔性設(she)(she)計(ji)(ji)數(shu)據、與儀表專業的(de)分工(gong)、識圖(tu)(tu)(tu)方法（圖(tu)(tu)(tu)例(li)）、施(shi)工(gong)要(yao)求(qiu)、采(cai)購要(yao)求(qiu)、其他要(yao)說(shuo)明的(de)問(wen)題等。
?. 設(she)計文件整理校審會(hui)簽簽署。
?. 對詳細(xi)設計(ji)文件(jian)存(cun)檔(dang)，打印藍圖(tu)發(fa)送到施工現場。
?. 到施工(gong)現場進行設(she)計(ji)交底。

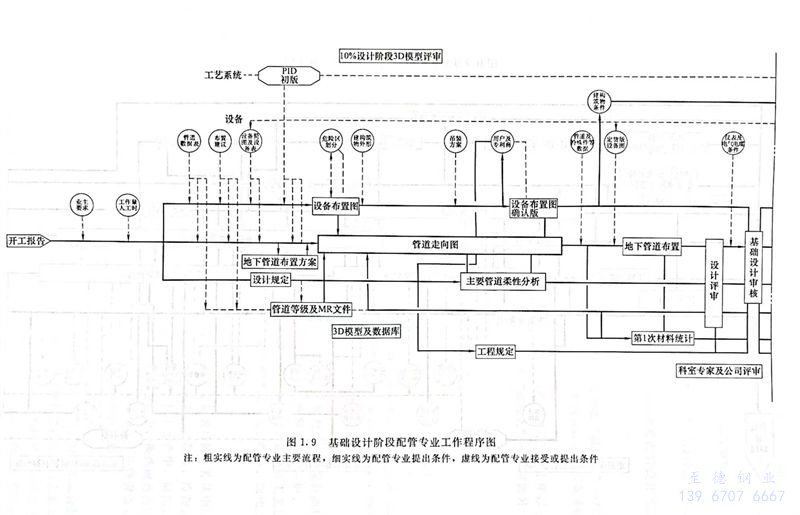

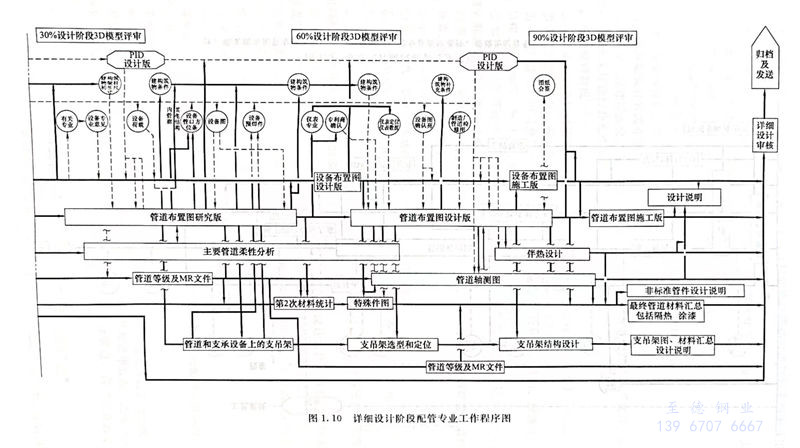

基礎設(she)計階段配管設(she)計一般(ban)工作流程如(ru)圖1.9所(suo)示，詳細設(she)計階段配管設(she)計一般(ban)工作流程如(ru)圖1.10所(suo)示。
工程應用：配管設計(ji)文件編號錯誤(wu)引起(qi)施工漏項
配管設計(ji)詳細(xi)設計(ji)圖紙文件(jian)，編號(hao)排序編制(zhi)正確，才(cai)能讓現場施(shi)工(gong)人(ren)員方(fang)便地(di)(di)找(zhao)(zhao)到(dao)(dao)。某項目，因配管設計(ji)文件(jian)入庫(ku)存檔環節沒有認真(zhen)完(wan)成(cheng)，設計(ji)文件(jian)編號(hao)和排序較亂，連配管設計(ji)人(ren)自己都不能快(kuai)速地(di)(di)找(zhao)(zhao)到(dao)(dao)某些(xie)圖紙文件(jian)，造成(cheng)施(shi)工(gong)現場漏施(shi)工(gong)部分管道，到(dao)(dao)“三查四定(ding)”時(shi)才(cai)發現。
