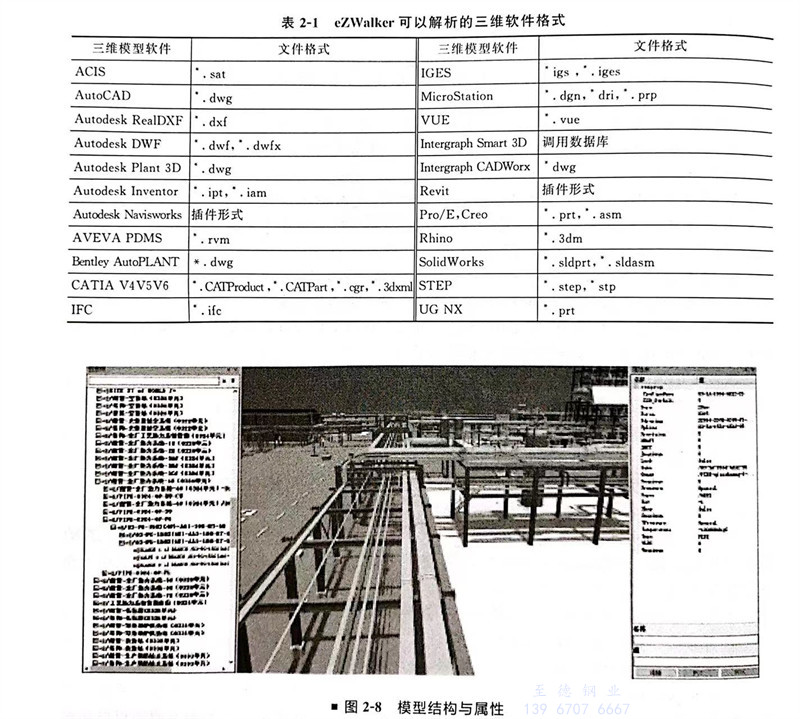

eZWalker是達美盛(sheng)公司開發的三(san)維工(gong)廠(chang)設計(ji)(ji)模型軟(ruan)件(jian)(jian)。在(zai)壓力管道輔助設計(ji)(ji)時,eZWalker 比(bi)PDS、SP3D自帶的Review 軟(ruan)件(jian)(jian)、Navisworks 等(deng)軟(ruan)件(jian)(jian)更加便捷(jie)。eZWalker可以解析工(gong)廠(chang)、建筑及機(ji)械等(deng)設計(ji)(ji)行業通(tong)用三(san)維設計(ji)(ji)軟(ruan)件(jian)(jian)格式,見表(biao)2-1所示。
eZWalker 軟件系(xi)統具有(you)以(yi)下特點:
1. 模型(xing)結構和屬性的還原
通過eZWalker解析(xi)后(hou)的3D模(mo)型(xing)文件(jian)保留了原始三維模(mo)型(xing)的目錄結構和(he)屬性信(xin)息(xi),并支持自定(ding)義擴(kuo)展屬性信(xin)息(xi),為(wei)后(hou)期模(mo)型(xing)和(he)數據利用提供信(xin)息(xi)基礎,見圖2-8。
2. 模型漫游操作

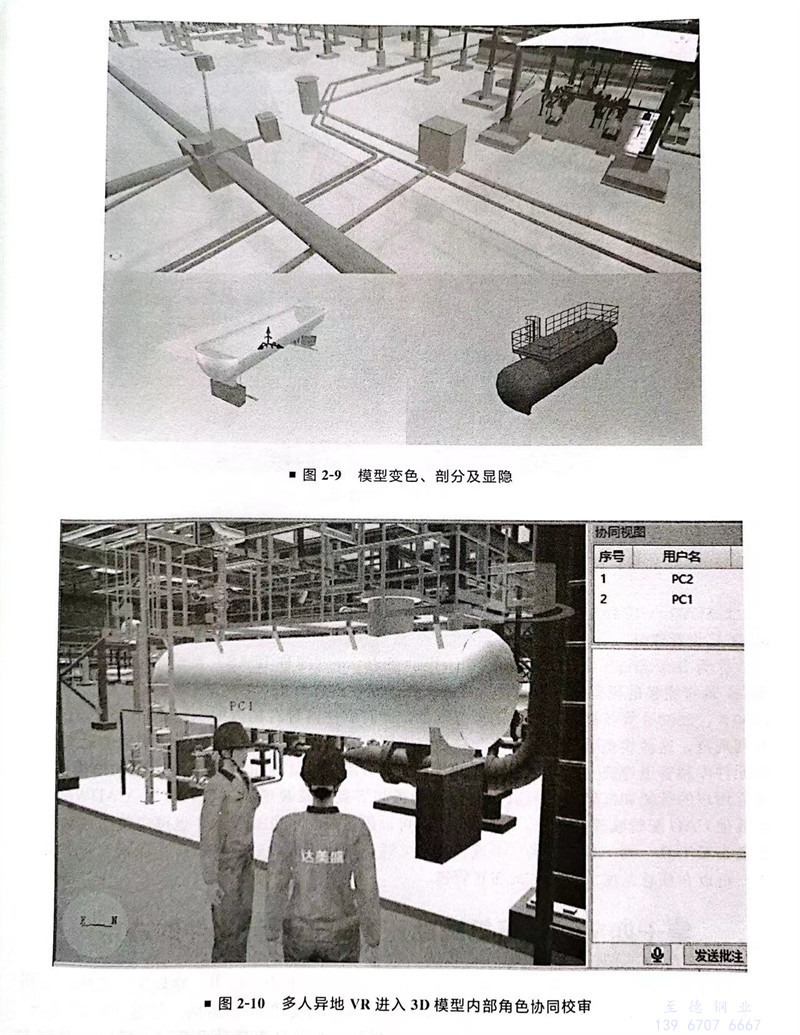

模型漫游瀏覽過(guo)程中,能夠對模型進行透明、隱藏、變色、剖切、測(ce)量等操(cao)作(zuo),可以采用自由和第一視(shi)角瀏覽等模式,見(jian)圖2-9。
3. 模型(xing)校審
對模(mo)(mo)型審閱過(guo)程中(zhong),發現的(de)問題可(ke)以用云線等工具進(jin)(jin)行(xing)圈(quan)閱批注并生(sheng)成校(xiao)審記錄(lu)。校(xiao)審信息可(ke)以按照用戶定制的(de)模(mo)(mo)板導出到Excel文件中(zhong)進(jin)(jin)行(xing)查看(kan)。eZWalker支持(chi)多人(ren)異地協(xie)同(tong),通過(guo)VR進(jin)(jin)入3D模(mo)(mo)型角色進(jin)(jin)行(xing)校(xiao)審,進(jin)(jin)一步提升校(xiao)審的(de)工作效率,見圖2-10。
4. 精確測量
支持捕(bu)捉模(mo)型特征點(dian),進行精確尺寸(cun)測量(liang),動態提示點(dian)坐標和三個軸方向的距(ju)(ju)離。eZWalker 支持高度測量(liang)、凈距(ju)(ju)測量(liang)、角度測量(liang)以及面(mian)積測量(liang)等測量(liang)方式。
5. 碰(peng)撞檢(jian)查
支(zhi)持模型碰(peng)撞檢查,用于管線綜合、進行專業間的交叉(cha)碰(peng)撞檢查,快速(su)定位(wei)碰(peng)撞位(wei)置,優化設計,減(jian)少現(xian)場(chang)施工(gong)問題(ti)。
6. 人因工程
eZWalker內置符合國際標準的人因工(gong)程檢(jian)視模塊(HFE),通過模擬實際操作,找出優(you)化點,指導設(she)備設(she)施、工(gong)作方式和(he)工(gong)作環境的設(she)計和(he)改造,見圖(tu)2-11。
