一、基(ji)本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管(guan)、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二(er)、產品規格
外徑：Φ273～650mm；
壁厚：8～50mm；
最大長度：13.5m。
三、機組生產工藝流程與(yu)平面布置
Φ720mm周期軋管機組采用(yong)連(lian)鑄圓管坯和多邊形(xing)鋼(gang)錠(ding)兩種坯料，對于大規格的多邊形(xing)鋼(gang)錠(ding)。先用(yong)立式(shi)水壓(ya)機沖(chong)成杯(bei)狀(zhuang)坯。其工藝流(liu)程如下：
1. 圓管坯(pi)-環形爐加熱(re)-高(gao)(gao)壓(ya)水除鱗-穿孔-內除鱗-預穿芯棒（預打(da)頭）-周期軋(ya)管-切皮爾格(ge)頭-步(bu)進爐再加熱(re)-高(gao)(gao)壓(ya)水除鱗-定徑-冷卻-精整。
2. 多(duo)邊形鋼錠經(jing)環(huan)形爐加熱-高(gao)壓(ya)水(shui)除(chu)(chu)鱗(lin)-水(shui)壓(ya)沖孔(kong)-杯狀坯穿(chuan)孔(kong)-內除(chu)(chu)鱗(lin)-預(yu)穿(chuan)芯棒（預(yu)打頭(tou)）-周期軋管(guan)-切(qie)皮爾格頭(tou)-步進爐再加熱-高(gao)壓(ya)水(shui)除(chu)(chu)鱗(lin)-定徑-冷卻(que)-精整。

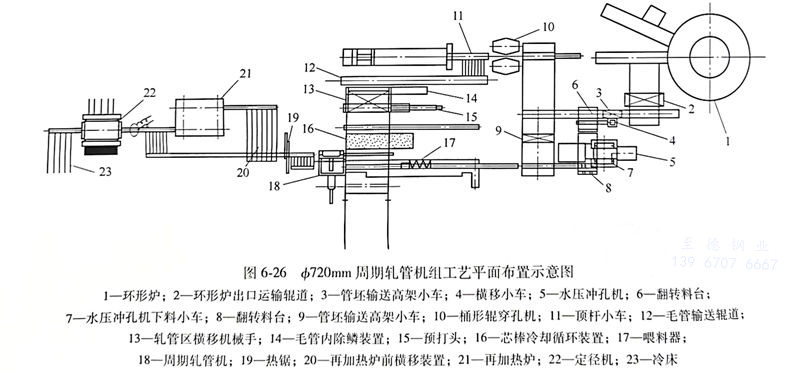

機(ji)組工藝(yi)平(ping)面布置如圖(tu)6-26所示(shi)。該機(ji)組設(she)置了兩條精(jing)整(zheng)(zheng)線(xian)：一般(ban)管精(jing)整(zheng)(zheng)線(xian)和(he)專(zhuan)用管精(jing)整(zheng)(zheng)線(xian)。一般(ban)管精(jing)整(zheng)(zheng)線(xian)是一條連(lian)續作業線(xian)，設(she)有六輥式(shi)(shi)(shi)矯直(zhi)(zhi)機(ji)和(he)切管機(ji)；專(zhuan)用管精(jing)整(zheng)(zheng)線(xian)的(de)設(she)備(bei)采(cai)用分(fen)散布置方式(shi)(shi)(shi)，設(she)有對(dui)鋼管熱(re)處理的(de)臺(tai)車式(shi)(shi)(shi)加熱(re)爐和(he)機(ji)械式(shi)(shi)(shi)室式(shi)(shi)(shi)加熱(re)爐、淬火水池、控冷設(she)施(shi)，超聲波(bo)探(tan)傷(shang)機(ji)、磁粉探(tan)傷(shang)機(ji)，壓(ya)力(li)矯直(zhi)(zhi)機(ji)和(he)內外修(xiu)磨機(ji)等多(duo)臺(tai)設(she)備(bei)。
四、主要(yao)設(she)備組成
φ720mm周期(qi)軋管機(ji)(ji)(ji)組的主要(yao)設(she)備有：環形(xing)(xing)加熱(re)爐、立式水壓沖(chong)孔(kong)機(ji)(ji)(ji)、二(er)輥(gun)(gun)桶形(xing)(xing)輥(gun)(gun)穿(chuan)孔(kong)機(ji)(ji)(ji)、喂料器(qi)、周期(qi)軋管機(ji)(ji)(ji)、熱(re)鋸、步進式再(zai)加熱(re)爐、5機(ji)(ji)(ji)架三輥(gun)(gun)定機(ji)(ji)(ji)、冷床。
五、主要設備技術(shu)參(can)數
1. 環形爐(lu)參數(shu)包括：
加熱管坯種(zhong)類(lei)：連鑄圓管坯、多邊形鋼錠(ding)；
加熱管坯(pi)最大錠重(zhong)：9.5t；
環形爐中徑：35m。
2. 壓力沖孔機參數包括(kuo)：
形式：立式水(shui)壓沖孔機；
沖孔(kong)管坯種類：多邊形鋼錠；
鋼錠對角線(xian)尺寸：650～930mm；
公稱沖(chong)孔(kong)力：25MN。
3. 桶(tong)形輥穿孔機(ji)參(can)數包括(kuo)：

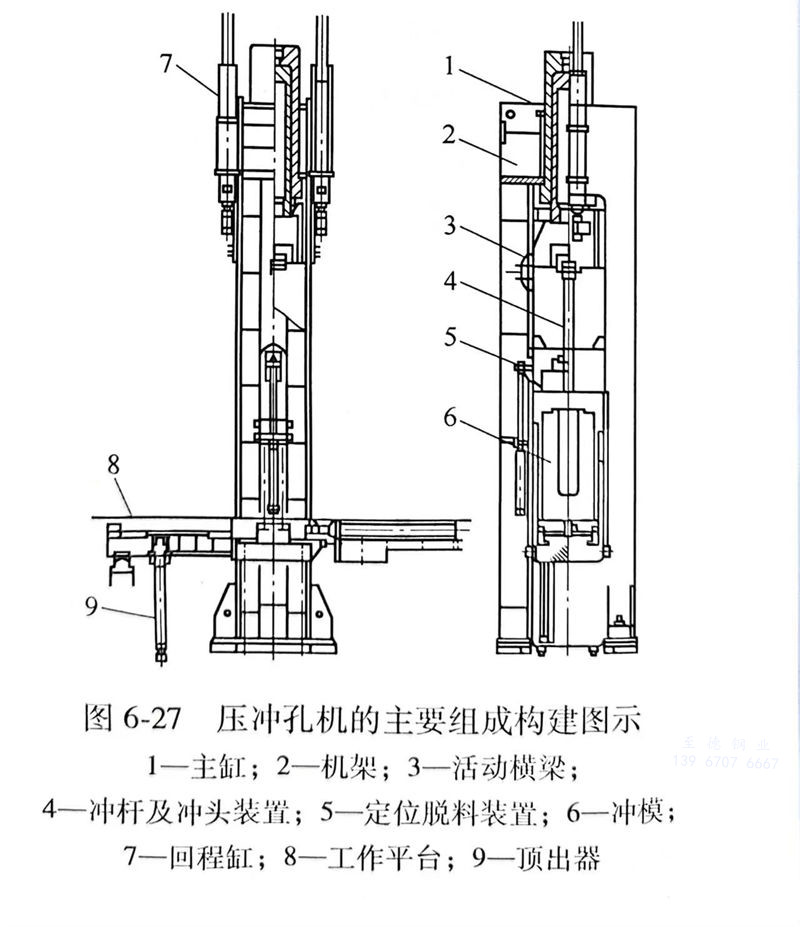

圖6-27 壓沖孔機的主要組成構(gou)建(jian)圖示(shi)
型式(shi)：臥(wo)式(shi)桶形輥穿孔機；
出口(kou)毛管規格：外徑420～960mm；
最大長度：7.5m；
主(zhu)電(dian)機功(gong)率：2×5600kW；
送進角：6°（固定(ding)）；
輾軋角：±2°（可調）。
4. 周(zhou)期軋管機機組(zu)參數包括：
形式：外插入芯棒、液壓(ya)自(zi)動喂料；
出口荒管規格(ge)：外(wai)徑(jing)：285～740mm；
壁厚：8～122mm；
最大長度(du)：27m；
主電機(ji)功率：5600kW；
軋輥直徑：1100～1400mm。

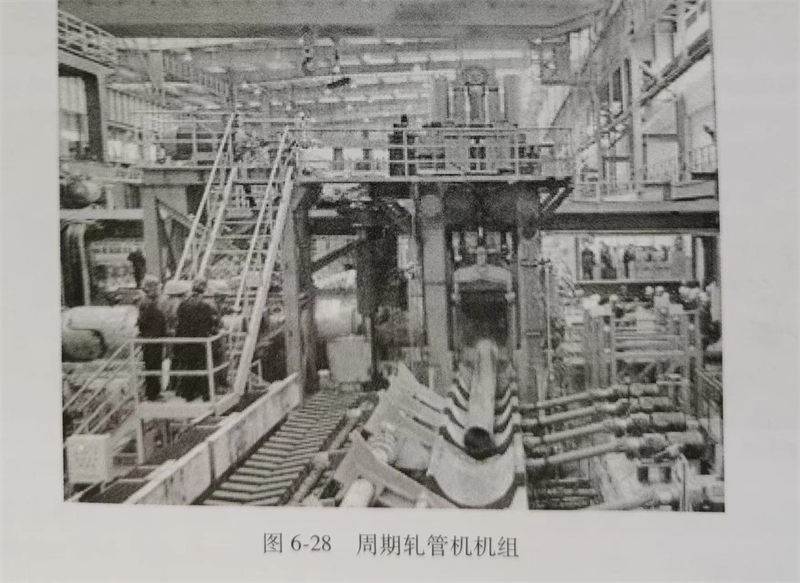

圖(tu)6-28 周期軋管機機組
5. 定徑(jing)機參數包括：
形(xing)式：軋(ya)輥(gun)單獨傳動的5機架三輥(gun)式；
軋輥直徑：1150mm；
入口荒(huang)管外徑：285～660mm；
入口(kou)荒管壁厚：8～50mm；
出口鋼管外徑：273～650mm；
出口(kou)鋼管壁(bi)厚(hou)：8～50mm；
最大長(chang)度：13.5m。
六、結語(yu)
Φ720mm周(zhou)(zhou)期軋(ya)管機組是目前世界上最(zui)大(da)的周(zhou)(zhou)期軋(ya)管機組，熱(re)軋(ya)線采用(yong)立式(shi)水壓(ya)(ya)沖孔＋穿孔＋周(zhou)(zhou)期軋(ya)管＋再加(jia)熱(re)＋定徑工藝；精(jing)整線配置了(le)六輥矯直(zhi)和壓(ya)(ya)力(li)矯直(zhi)機、高效切管機，車底爐(lu)和室(shi)式(shi)爐(lu)，超聲波探傷(shang)(shang)、渦流探傷(shang)(shang)和磁(ci)粉探傷(shang)(shang)裝置，水壓(ya)(ya)試驗(yan)機、磨光機等(deng)精(jing)整和檢測設備；既(ji)能采用(yong)連(lian)鑄坯(pi)又(you)能采用(yong)圓鋼(gang)坯(pi)做原(yuan)料(liao)進行(xing)生(sheng)產(chan)(chan)：先進的喂(wei)料(liao)器既(ji)保證了(le)生(sheng)產(chan)(chan)效率。降低了(le)勞動強度(du)，又(you)保證了(le)產(chan)(chan)品質(zhi)量，適合生(sheng)產(chan)(chan)大(da)直(zhi)徑高精(jing)度(du)高鋼(gang)級鋼(gang)管。
