一(yi)、概況


  鳳寶(bao)管(guan)業有限(xian)公司(si)φ89mm連(lian)(lian)軋(ya)(ya)機(ji)(ji)(ji)組是國(guo)產(chan)(chan)(chan)首(shou)套六機(ji)(ji)(ji)架(jia)三輥(gun)連(lian)(lian)軋(ya)(ya)機(ji)(ji)(ji)組，設(she)(she)計(ji)(ji)(ji)產(chan)(chan)(chan)量25萬噸／年，由(you)中冶賽(sai)迪設(she)(she)計(ji)(ji)(ji)制造。熱軋(ya)(ya)區主要設(she)(she)備由(you)環形(xing)爐、錐形(xing)輥(gun)導板(ban)穿孔(kong)機(ji)(ji)(ji)、六機(ji)(ji)(ji)架(jia)三輥(gun)限(xian)動芯棒連(lian)(lian)軋(ya)(ya)管(guan)機(ji)(ji)(ji)（單側向(xiang)換輥(gun)）、28架(jia)張力減徑(jing)機(ji)(ji)(ji)及相關輔(fu)助設(she)(she)備組成。在智能化方面：采用三輥(gun)連(lian)(lian)軋(ya)(ya)機(ji)(ji)(ji)工藝計(ji)(ji)(ji)算模型、孔(kong)型設(she)(she)計(ji)(ji)(ji)有限(xian)元(yuan)設(she)(she)計(ji)(ji)(ji)模型、速(su)度(du)計(ji)(ji)(ji)算模型和CEC控制模型等，實現(xian)全線(xian)工序數模生(sheng)產(chan)(chan)(chan)控制，使生(sheng)產(chan)(chan)(chan)過程穩定可靠。


二、產品規格和主要品種


  產品規格范圍為(wei)：直徑Φ32～114mm；壁厚為(wei)3．


  主要品種為(wei)：高(gao)壓鍋爐管(guan)、油(you)管(guan)、軸承管(guan)、臂架管(guan)、機(ji)加工(gong)管(guan)等，部分品種和規(gui)格(ge)可替代冷加工(gong)管(guan)。2017年(nian)12月(yue)18日正式投(tou)產(chan)(chan)，投(tou)產(chan)(chan)第一年(nian)即達到設計(ji)產(chan)(chan)能20萬噸，取得了良好的經(jing)濟效益。

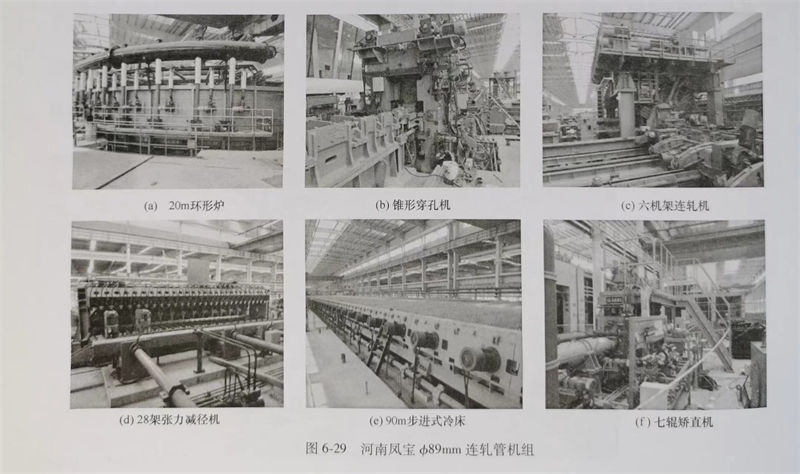

（a）20m環形爐(lu)


（b）錐形穿孔機


（c）六機架連軋機


（d）28架(jia)張力減徑(jing)機


（e）90m步進式冷床


（f）七輥矯(jiao)直機


圖6-29 河南鳳寶φ89mm連軋管機組


圖 29.jpg



三(san)、主(zhu)要設備技術(shu)參數


1. 連軋(ya)管機(ji)參數包括：


  機架間(jian)距：755mm＋1165mm＋755mm＋1165mm＋755mm；


  軋輥名義直徑(jing)：1～4機架ф620mm（最大）；


   1～4機(ji)架Φ570mm（最小）；


   5～6機架φ560mm（最大(da)）；


   5～6機(ji)架φ510mm（最小）；


  軋(ya)機(ji)入口速(su)度：1.5m／s（極限規格(ge)1.1m／s）；


  最大軋(ya)制力：1～4架185t，5～6架120t；


  主(zhu)電機轉速(su)：800／1200r／min；


  主(zhu)電機功(gong)率(lv)：1機架 3×250kW；2～4機架3×400kW；5～6機架3×160kW；


  連軋后荒管(guan)外(wai)徑(jing)：φ128mm；


  荒(huang)管(guan)壁(bi)厚(hou)：3.7～11.1mm；


  荒(huang)管長度：9.8～26.9m。


2. 3機架三輥(gun)脫(tuo)管(guan)機參數(shu)包括：


  軋輥直(zhi)徑：φ380mm；


  機架間(jian)距：360mm；


  單輥(gun)最大軋制(zhi)力(li)：20t；


  最大脫棒(bang)力：15t；


  脫管機主電機功率：1×350kW；


  脫管(guan)后外徑：φ120mm；


  壁厚(hou)：3.8～11.4mm；


  長度：10.3～28.0m。


3. 28機架三輥張力減(jian)徑(jing)機參數包括：


  軋輥(gun)名(ming)義直(zhi)徑(jing)：φ300mm；


  單機架最大減徑率：5.1％；


  最大(da)總減徑率：73.5％；


  最大入口速度：1.5m／s；


  最(zui)大軋制壓力：130千牛(niu)／架；


  張減機(ji)主電機(ji)功率：28×160kW；


  外徑熱尺寸(cun)：φ32.32～89.89mm；


  壁厚熱(re)尺(chi)寸(cun)：3.03~12.12mm;


  長度(du)熱(re)尺寸：13.4～90.0m。
