1. 輸送NaOH的(de)(de)碳鋼(gang)或低(di)合金鋼(gang)管道(dao)在一定的(de)(de)條件下，能引起碳鋼(gang)材(cai)料的(de)(de)應力腐蝕開裂（堿(jian)(jian)脆）。影(ying)響碳鋼(gang)產生應力腐蝕開裂的(de)(de)因素有堿(jian)(jian)液濃度、溫度和材(cai)料中存在的(de)(de)殘余應力等(deng)。


  2. 一般(ban)情(qing)況下(xia)，當NaOH濃度和溫度超(chao)出表1.9.7的規(gui)定時(shi)，應(ying)對焊縫（含熱(re)影響區）進(jin)行消除應(ying)力熱(re)處(chu)理。

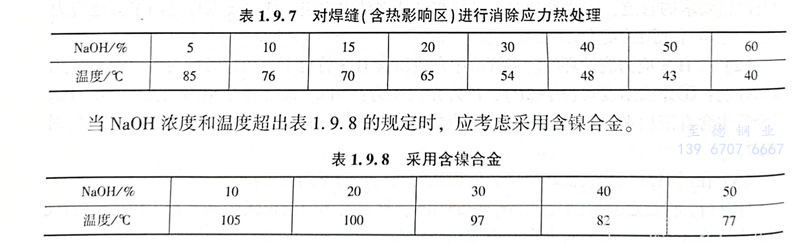

表 7.jpg


  3. 碳鋼和低合金鋼在NaOH溶液中(zhong)的應用范圍見本(ben)書第四章圖4.2.16。


  碳素鋼和低合金鋼管(guan)道的(de)(de)操(cao)作溫(wen)(wen)度和堿(jian)液(ye)(ye)溶液(ye)(ye)位(wei)于(yu)圖4.2.16的(de)(de)B區時，焊后(hou)或冷(leng)加工后(hou)應進行消除應力(li)熱處(chu)(chu)(chu)理(li)。熱處(chu)(chu)(chu)理(li)溫(wen)(wen)度宜(yi)為600～650℃，保溫(wen)(wen)時間2.4min／mm，且不應少于(yu)1h，當操(cao)作溫(wen)(wen)度和堿(jian)液(ye)(ye)濃度位(wei)于(yu)A區時，碳素鋼和低合金鋼制的(de)(de)管(guan)道焊后(hou)不需(xu)進行消除應力(li)熱處(chu)(chu)(chu)理(li)，開(kai)停工或檢(jian)修期間應采取(qu)水沖(chong)選，不得(de)進行蒸汽吹掃；當操(cao)作溫(wen)(wen)度和堿(jian)液(ye)(ye)濃度位(wei)于(yu)C區時，材(cai)料應選用鎳基(ji)合金。
