1. 配合螺紋


  符合 GB/T 7306.1-2000《55°密封管(guan)螺紋(wen)(wen)(wen) 第1部(bu)分(fen):圓柱(zhu)內螺紋(wen)(wen)(wen)與(yu)(yu)圓錐(zhui)外螺紋(wen)(wen)(wen)》及(ji)GB/T 7306.2-2000《55°密封管(guan)螺紋(wen)(wen)(wen) 第2部(bu)分(fen):圓錐(zhui)內螺紋(wen)(wen)(wen)與(yu)(yu)圓錐(zhui)外螺紋(wen)(wen)(wen)》的螺紋(wen)(wen)(wen)。


2. 緊固螺紋


  符合GB/T 7306.1及GB/T 7306.2的(de)螺紋。


3. 管件(jian)規格(螺紋尺寸代(dai)號)


  出(chu)口端螺(luo)紋尺寸代號應符合GB/T 7306.1及GB/T 7306.2管螺(luo)紋的(de)標記。


4. 公稱(cheng)通徑DN


  見GB/T 1047的定義。


  注:管件規(gui)格(即螺紋(wen)尺(chi)寸(cun)代號)與公稱通(tong)徑(DN)之(zhi)間的關系見表2-1。


表 1.jpg

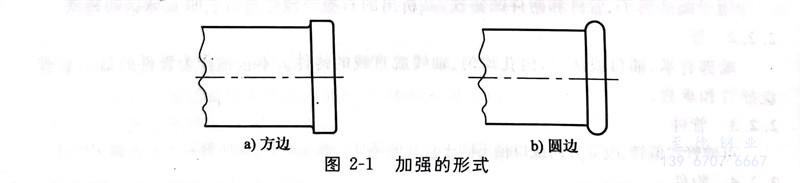

5. 加強


  在內(nei)螺(luo)紋管件外徑(jing)的端部,以方邊或圓邊的形式附(fu)加的材料(見圖2-1)。





6. 肋


  為了(le)有利于安裝或制造,在管件外部或內部的(de)局部和(he)沿軸向附加的(de)材料。


7. 出口


  管件的內螺(luo)紋或(huo)外螺(luo)紋端部(bu)。用(yong)于連接管子、管件或(huo)其他(ta)元件,連接螺(luo)紋應符合GB/T 7306.1及GB/T 7306.2。


8. 主管


  三通或四通的主軸線上(shang)的兩個出口。


9. 支管


  三通或四通的側向出口。


10. 倒角


  螺紋入(ru)口端(duan)切(qie)出的錐形(xing)部分,便于(yu)裝配和防(fang)止(zhi)損壞螺紋始(shi)端(duan)。


11. 端面到端面的尺寸


  管件(jian)出口(kou)處同軸兩個平行面之間的(de)距(ju)離。


12. 端面到中心的尺寸


  管件出(chu)口(kou)處的(de)端(duan)面到與(yu)其(qi)成角(jiao)度的(de)出(chu)口(kou)中心軸線之間(jian)的(de)距離(li)。

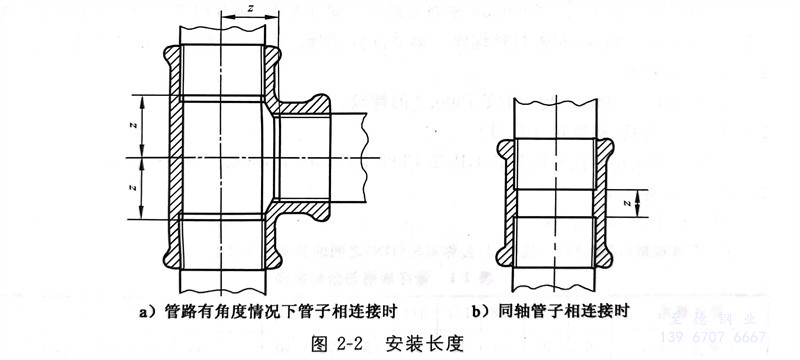

13. 安裝長度 z


  安裝后管子端面(mian)到(dao)管件(jian)軸線的平(ping)均(jun)距離,或兩個(ge)管子端面(mian)之(zhi)間的平(ping)均(jun)距離(見圖2-2)。
