1. 插口外(wai)徑(jing)和承口內徑(jing)

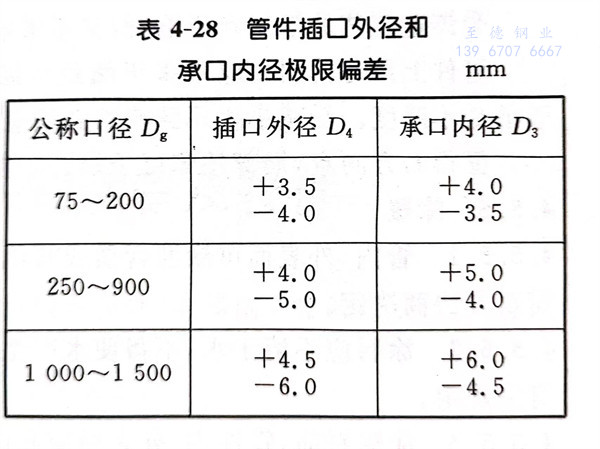

  管件(jian)插口外徑(jing)和承口內(nei)徑(jing)極限(xian)偏差見表4-28。




2. 承口深度


  管件承(cheng)口深度允(yun)許偏差:


    公稱口徑為75~500mm:±5mm;


    公稱口徑≥600mm:±10mm。


3. 壁厚


  管件壁厚負(fu)偏差為(1.5+0.05T)mm。


  承口壁厚負偏差為(1.5+0.05C)mm。


4. 長度


  鑄鐵管(guan)件長度允許偏(pian)差為+20mm ,-30mm。


5. 管盤(pan)機加工及鉆孔允(yun)許偏差


  a. 管盤上的各(ge)螺孔中(zhong)心須和(he)管件中(zhong)心相對(dui)應,螺孔中(zhong)心圓直徑偏差為±1 mm。


  b. 相(xiang)鄰螺孔中心間(jian)距離的偏差為士0.5mm。


  c. 管盤加(jia)工后的(de)厚度(du)偏(pian)差:


    公稱(cheng)口徑 ≤300mm:-2mm;公稱(cheng)口徑≥350mm:-3mm。


  d. 管(guan)盤突出(chu)部分直徑偏差(cha)為士2%。


  e. 管(guan)盤內徑(jing)中心(xin)與螺栓孔中心(xin)圓(yuan)中心(xin)的偏差為:


    公稱口徑≤150 mm:1mm;


    公(gong)稱口徑200~500 mm:1.5 mm;


    公稱口徑≥600 mm:2mm。
