1. 材(cai)料化(hua)學成分(fen)


  鑄鐵管件的磷含量應不大于0.40%,硫含量應不大于0.12%。


2. 力學性能(neng)


 a. 抗拉(la)強度


   鑄鐵管(guan)件的抗拉強(qiang)度應不小于1.4 MPa。


 b. 硬度


   當鑄(zhu)鐵(tie)管(guan)件(jian)在(zai)切(qie)削、鉆(zhan)孔有困難而發生異議時,應進(jin)行(xing)硬(ying)度試(shi)驗。要求管(guan)件(jian)表面硬(ying)度應不大(da)于(yu)230 HB;管(guan)件(jian)中心(xin)部(bu)分硬(ying)度應不大(da)于(yu)215 HB。


3. 工藝性能


 a. 水壓試驗

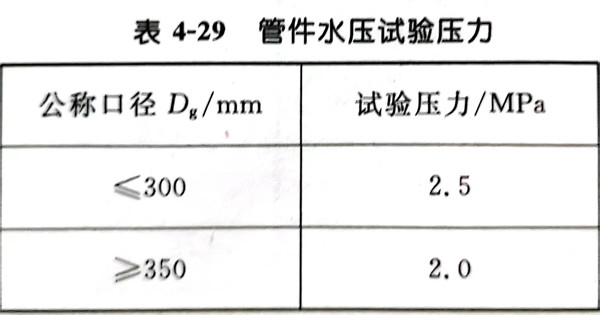

   管件應進行水(shui)壓(ya)試驗。水(shui)壓(ya)試驗壓(ya)力(li)見(jian)表4-29。




 b. 氣密(mi)性試驗


   管(guan)件用(yong)于煤(mei)氣管(guan)道時,如需做氣密性試驗(yan),其試驗(yan)方法由供需雙方協(xie)商(shang)規定。


4. 表面質(zhi)量


  管件內外表(biao)面必(bi)須光(guang)潔,不允許有裂縫、冷隔、蜂窩(wo)及其他任何妨礙使用的明顯缺(que)陷。


  受鑄(zhu)造工(gong)藝的限制和影(ying)響(xiang),但(dan)又不影(ying)響(xiang)使用的鑄(zhu)造缺陷允許存在。


  管件上局(ju)部薄弱處應不多于(yu)兩處。局(ju)部減薄后的厚(hou)度(du)應不小(xiao)于(yu)同(tong)口(kou)徑離心直(zhi)管G級的最小(xiao)厚(hou)度(du)。受減小(xiao)壁厚(hou)影響的面積應小(xiao)于(yu)內腔(qiang)截面積的1/10。


  征得(de)需方同意,局(ju)部缺陷可予修補(bu)。但修補(bu)后的(de)管件必須重新進行水壓試驗。


5. 涂覆


 a. 管內、外表面可涂(tu)瀝青(qing)質或其(qi)他防(fang)腐材(cai)料(liao)。若(ruo)要(yao)求內表面不涂(tu)涂(tu)料(liao)時,則由供需雙方(fang)協商決定(ding)。


 b. 涂(tu)料應不(bu)溶于(yu)水(shui),不(bu)得(de)使水(shui)產生(sheng)臭和味(wei),有害雜質含量應符合衛(wei)生(sheng)部飲用水(shui)的有關規定。


 c. 涂涂料(liao)前,管件內(nei)、外(wai)表面應光潔,并無鐵(tie)銹、鐵(tie)片。


 d. 涂料涂好后(hou),管件內、外表面應光潔,涂層均勻(yun)、粘(zhan)附牢固,并不因氣候冷(leng)熱而發生異常。
