排水用灰鑄鐵A型管件結構型式與(yu)尺寸如下：

45°彎頭型(xing)式見圖 5-9 ，尺寸見表 5-9 。

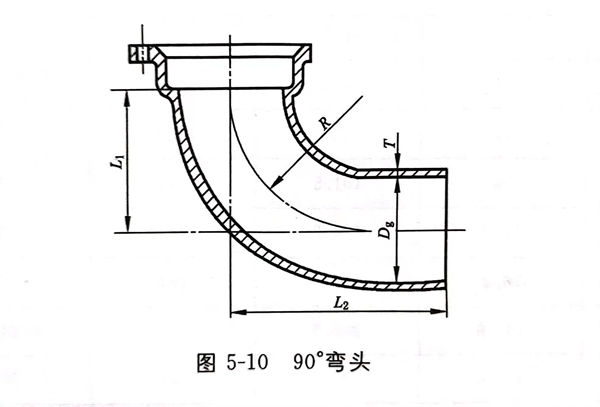

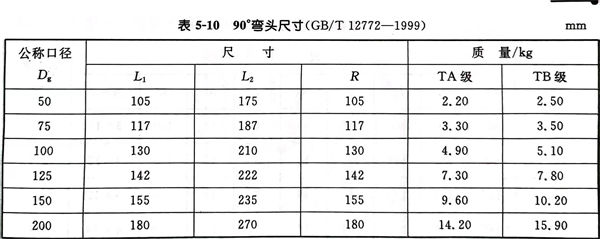

90°彎頭(tou)型式見圖(tu) 5-10 ，尺(chi)寸見表 5-10 。

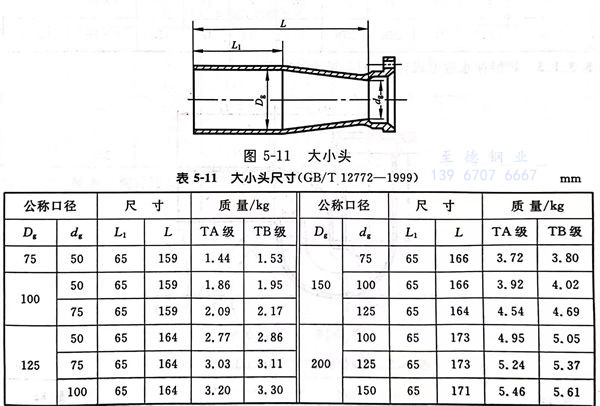

大小頭型式見(jian)圖 5-11 ，尺寸(cun)見(jian)表(biao) 5-11 。

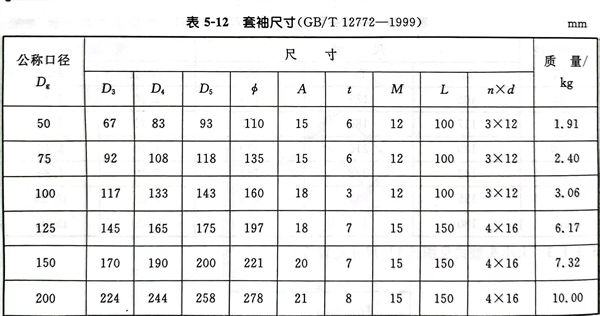

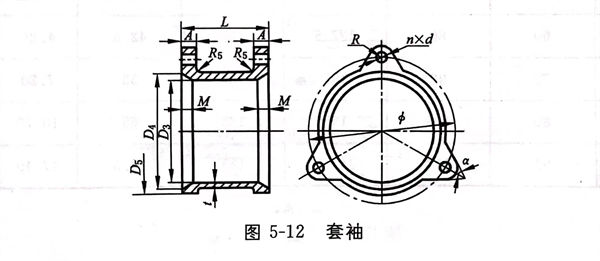

套袖型式見圖 5-12 ，尺寸見表 5-12 。

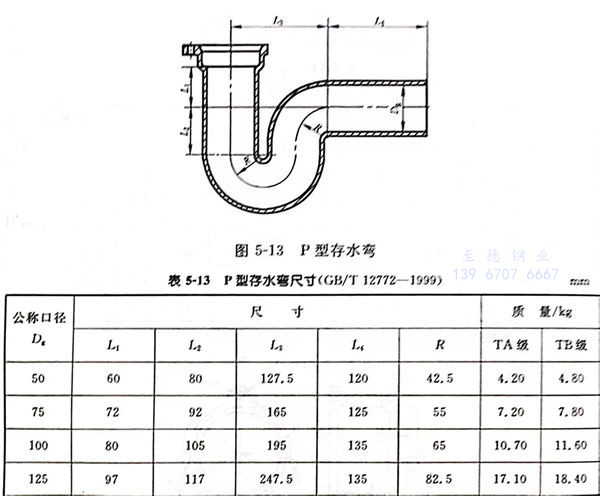

P 型存水彎型式見圖(tu) 5-13 ，尺寸(cun)見表 5-13。

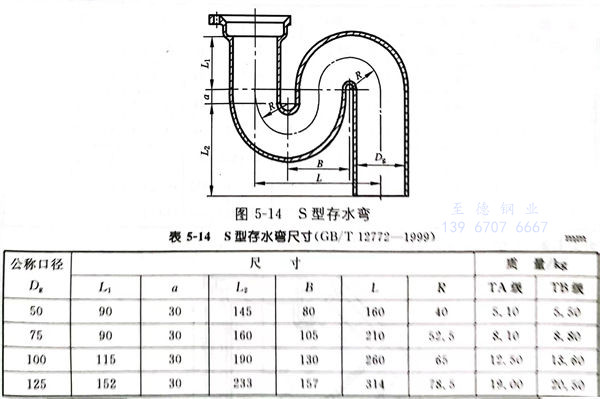

S 型(xing)存水彎型(xing)式(shi)見圖 5-14 ，尺寸見表 5-14。

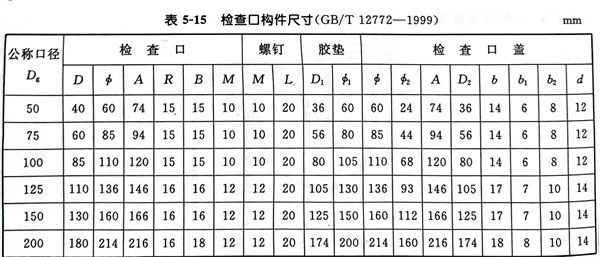

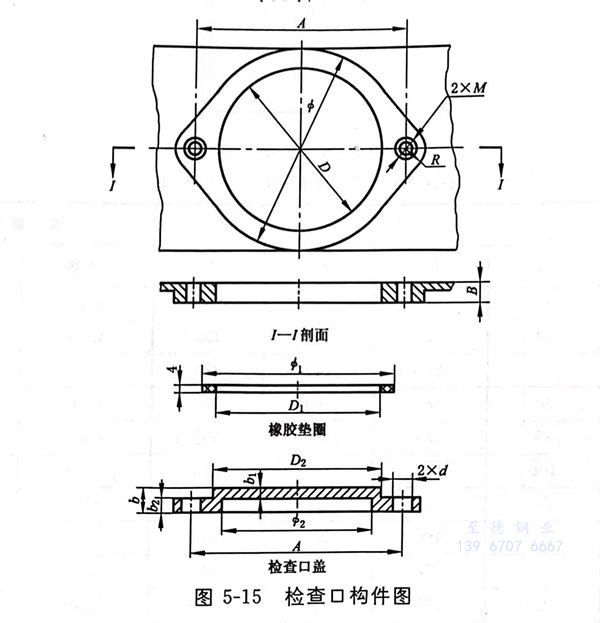

檢查口構件圖(tu)型式(shi)見圖(tu) 5-15，尺寸見表 5-15。

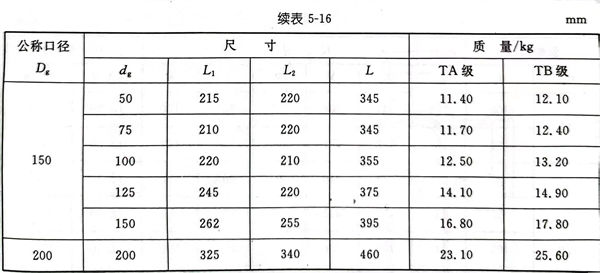

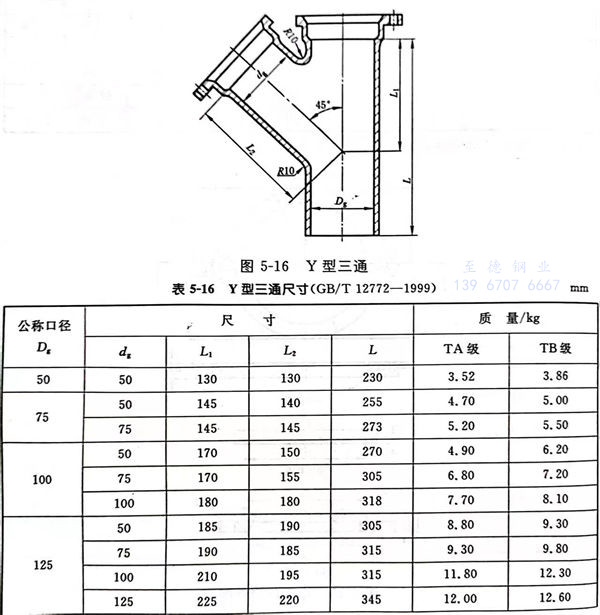

Y型三通型式見圖 5-16，尺寸(cun)見表 5-16。

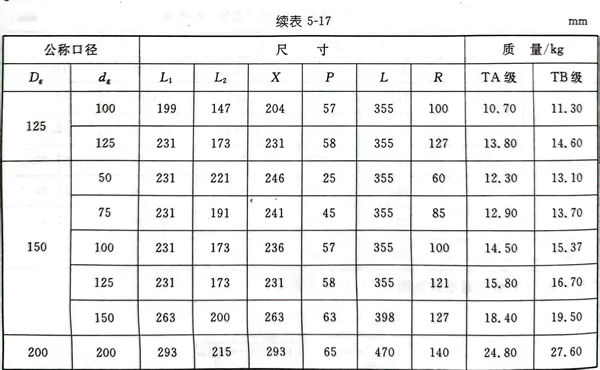

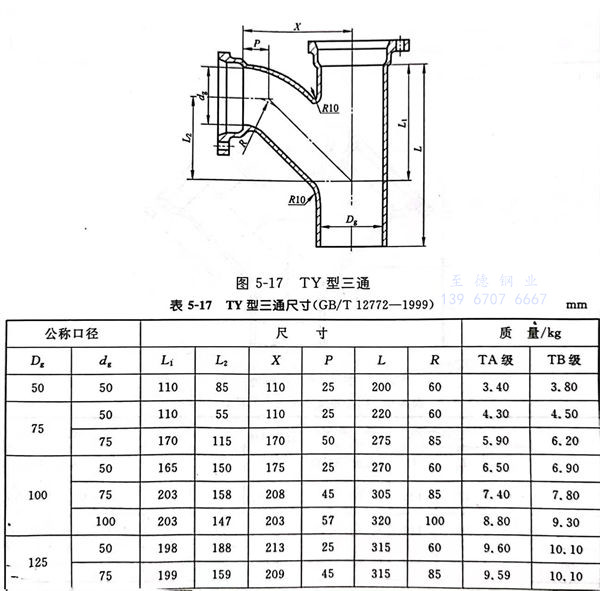

 TY型(xing)三通型(xing)式見圖 5-17，尺(chi)寸(cun)見表 5-17。

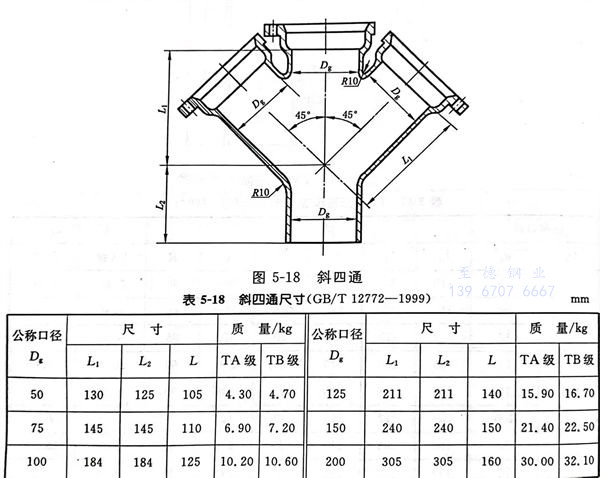

斜(xie)四(si)通型式見圖 5-18，尺(chi)寸見表 5-18。

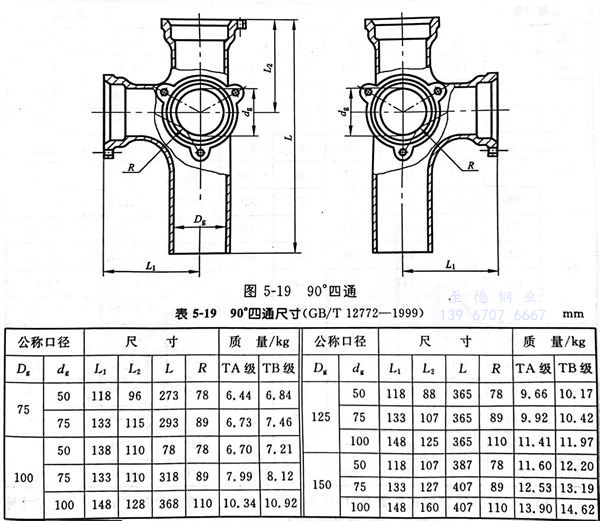

 90°四通型(xing)式見圖 5-19，尺(chi)寸(cun)見表 5-19。

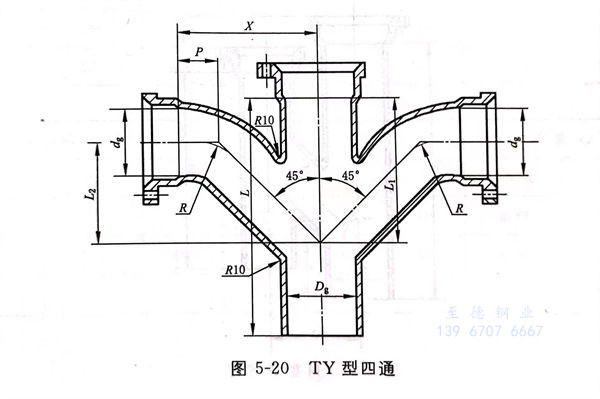

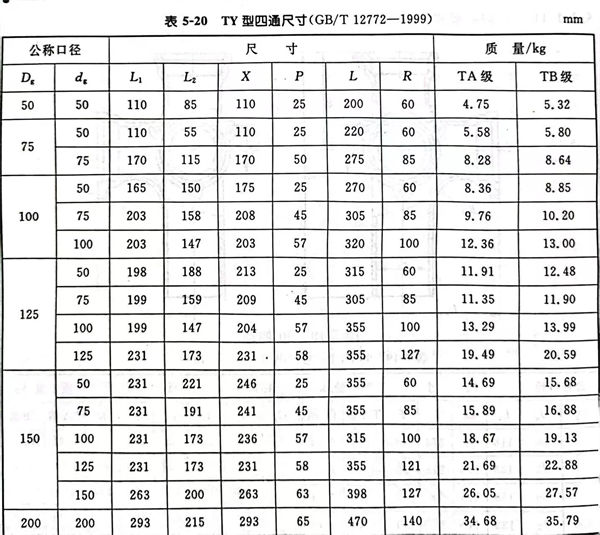

TY型四通型式(shi)見(jian)圖 5-20，尺寸見(jian)表 5-20。

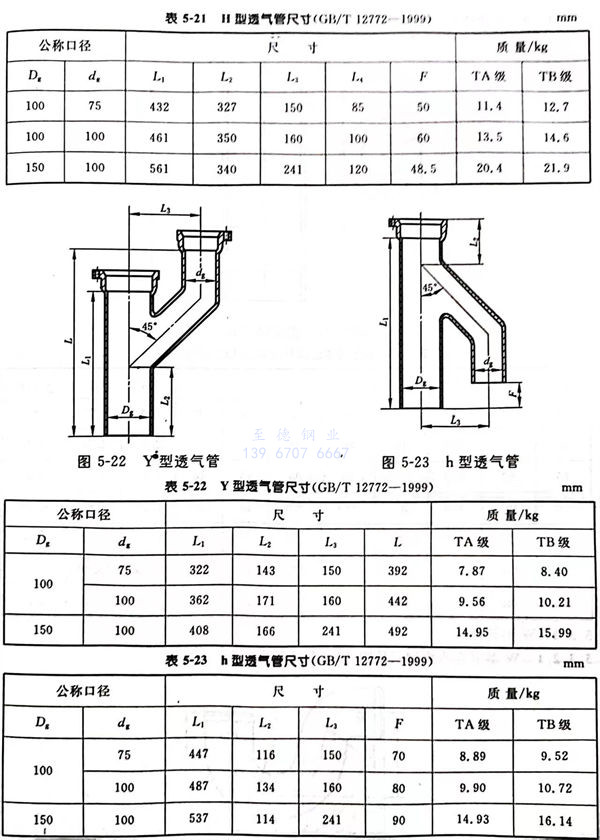

H型(xing)透(tou)(tou)氣(qi)管型(xing)式見圖(tu)5-21，尺(chi)寸(cun)(cun)見表5-21；Y型(xing)透(tou)(tou)氣(qi)管型(xing)式見圖(tu)5-22，尺(chi)寸(cun)(cun)見表5-22；h型(xing)透(tou)(tou)氣(qi)管型(xing)式見圖(tu)5-23，尺(chi)寸(cun)(cun)見表5-23。

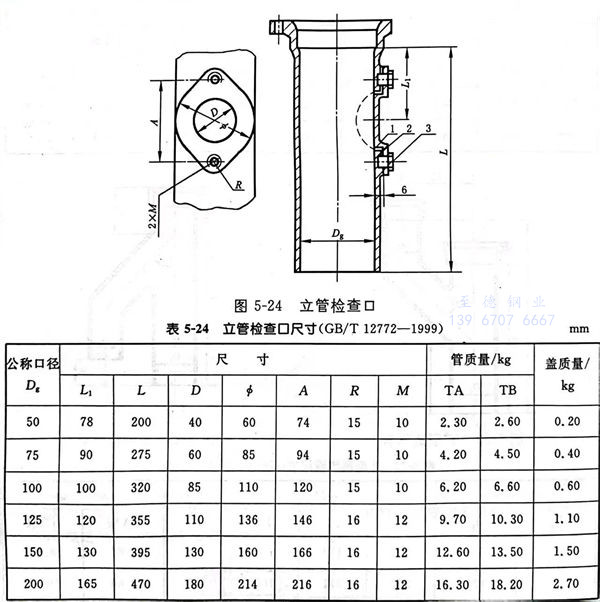

立管檢查(cha)口型式見圖(tu) 5-24，尺寸見表 5-24。
