1. 長度


a. 承插直管長度

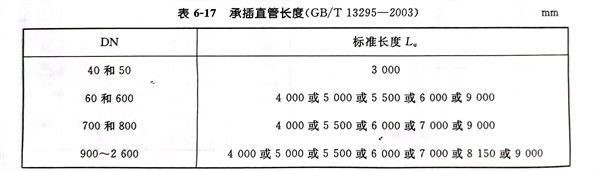

 承插直管長度(du)見(jian)表(biao) 6-17




b. 法蘭管(guan)長(chang)度

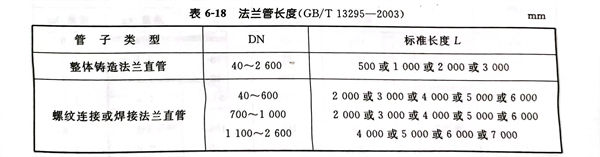

  法蘭(lan)管長度(du)見表(biao) 6-18




c. 管件長度


  管(guan)件(jian)長度(du)共有兩個系(xi)列(lie)(lie)(lie)的(de)尺寸,A系(xi)列(lie)(lie)(lie)及B系(xi)列(lie)(lie)(lie)。B系(xi)列(lie)(lie)(lie)適用于DN450及以下管(guan)件(jian)(具(ju)體的(de)長度(du)尺寸見管(guan)件(jian)的(de)結構(gou)型式(shi)與尺寸部分)。



2. 壁(bi)厚


  管(guan)與(yu)管(guan)件的標準壁厚按公稱口徑DN的函(han)數關系來計算(suan),其計算(suan)公式如下:


    e=K(0.5+0.001 DN)       (6-1)


   式中:e---標準壁厚,mm;


            DN---公稱口徑,mm;


           K---壁(bi)厚級別系數,取······9,10,11,12······。


  離心(xin)球鐵(tie)管(guan)的標(biao)準最小壁厚為6mm,非離心(xin)球鐵(tie)管(guan)和(he)管(guan)件(jian)的標(biao)準最小壁厚為7mm。


  以(yi)上管(guan)件(jian)(jian)各尺寸表格中所示管(guan)件(jian)(jian)壁厚e是同主體相(xiang)應的(de)標準壁厚,為承受局部(bu)高壓,某一點(dian)的(de)實際壁厚應根據鑄件(jian)(jian)尺寸和外形適當增加(如彎管(guan)內半(ban)徑、T型分支接合處等)。


  管(guan)的壁厚級別(bie)應(ying)在(zai)合同中注明(ming),凡(fan)合同中不注明(ming)的均按K9級供貨(huo)。
