球墨鑄鐵(tie)承管(guan)及管(guan)件(jian)技術(shu)要求明細如下:


一、力學(xue)性能(neng)


1. 抗拉強(qiang)度及(ji)伸長率

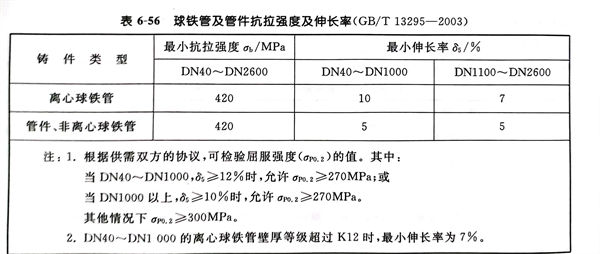

   球鐵(tie)管及管件的抗拉強度(du)和伸長率(lv)見表6-56。




2. 布(bu)氏(shi)硬度


   直管、管件和(he)附(fu)件的硬(ying)度是(shi)指用標準(zhun)的工(gong)具可以對其進(jin)行切割、鉆(zhan)孔、打眼和(he)/或機械加工(gong)的硬(ying)度。如(ru)有爭議(yi),可進(jin)行硬(ying)度試(shi)驗(yan)。


   離心(xin)球(qiu)(qiu)鐵管(guan)的布(bu)氏(shi)硬(ying)度(du)值(zhi)不得超(chao)過230HB,非離心(xin)球(qiu)(qiu)鐵管(guan)、管(guan)件(jian)和附件(jian)的布(bu)氏(shi)硬(ying)度(du)值(zhi)不得超(chao)過250HB。焊(han)接部(bu)件(jian)的焊(han)接受熱(re)區(qu)的布(bu)氏(shi)硬(ying)度(du)值(zhi)可高些。



二、與(yu)飲用水接觸的(de)材(cai)質要求


  球鐵管(guan)、管(guan)件和附件無論長期還是短期用于生活用水(shui)(shui)安裝鋪設,這些部(bu)件都不應對(dui)該種生活用水(shui)(shui)產生有害影(ying)響。水(shui)(shui)質應符合GB/T 17219《生活飲(yin)用水(shui)(shui)輸配水(shui)(shui)設備及防護材料(liao)的安全性評價標準(zhun)》的規定。



三、密封(feng)要求


1. 管(guan)和管(guan)件的密(mi)封性(xing)


  a. 水壓(ya)試驗壓(ya)力

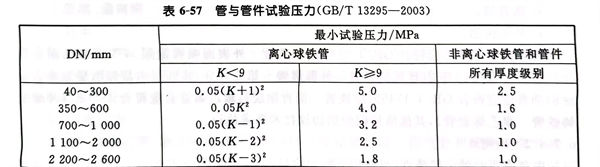

    所有管(guan)(guan)與管(guan)(guan)件(jian)都應進行水(shui)壓試(shi)驗(yan),試(shi)驗(yan)過程中不應有滲漏、出汗。管(guan)(guan)與管(guan)(guan)件(jian)試(shi)驗(yan)壓力見表6-57。




  b.氣密性(xing)


    燃氣用管和管件應進行氣密性試(shi)驗。試(shi)驗壓力不得小(xiao)于0.6MPa,目測應無泄(xie)漏。


 2. 柔性(xing)接頭(tou)的密封性(xing)


  球(qiu)鐵管及管件的(de)所(suo)有柔性(xing)接頭(tou)的(de)設計應符合6.7.3條所(suo)規定的(de)要(yao)求。如(ru)果柔性(xing)接頭(tou)已試驗過,廠方有檢(jian)驗報告(gao),且至少成功使用了10年,只(zhi)需在(zai)對接頭(tou)性(xing)能(neng)上有不利(li)影響的(de)設計上進行型(xing)式性(xing)能(neng)試驗。


  接(jie)口設計應(ying)進行(xing)密封(feng)試驗,以保證在內(nei)外壓力下即使是最(zui)不利的鑄(zhu)造公差和(he)接(jie)頭(tou)運(yun)動(dong)條件,也能(neng)密封(feng)完(wan)好。


 a. 內部壓力


    內壓(ya)下接(jie)頭(tou)密封(feng)型式試(shi)驗(yan)(yan)的試(shi)驗(yan)(yan)壓(ya)力應不(bu)小于允許(xu)試(shi)驗(yan)(yan)壓(ya)力(PEA),接(jie)頭(tou)在下列兩種情況下不(bu)得有滲漏(lou):


      接頭應平直,受到剪(jian)切時:剪(jian)切力(單位(wei)為牛頓(dun))不小于30倍的DN;


      接(jie)頭偏(pian)轉:試驗偏(pian)轉角(jiao)度(du)為廠方說明(ming)書中最(zui)大允許偏(pian)轉角(jiao),對于DN40~DN300,不小于3°;對于DN350~DN600,不小于2°;對于DN700~DN2600,不小于1°。


 b. 外部壓力


    外壓(ya)下(xia)接頭密封試驗(yan)的試驗(yan)壓(ya)力(li)不小于0.1MPa,接頭在(zai)受到(dao)不小于30倍的DN的剪(jian)切力(li)時(shi)不得有滲(shen)漏。



四(si)、球鐵管、管件及附(fu)件涂覆


  一(yi)般情況下,管子和管件內(nei)外表(biao)面(mian)都應(ying)有涂層。涂覆(fu)前內(nei)外表(biao)面(mian)應(ying)無鐵銹和雜物。涂覆(fu)后內(nei)外表(biao)面(mian)應(ying)光(guang)潔,涂層均勻,粘(zhan)附(fu)牢固,不因(yin)氣(qi)候冷熱而發生(sheng)異常。


 1. 外涂層


  根據使用(yong)時(shi)的外(wai)部條件,可(ke)使用(yong)下列涂層:


    a. 外表(biao)面噴涂金屬鋅;


    b. 外表面(mian)涂(tu)刷富鋅(xin)涂(tu)料;


    c. 外表面噴(pen)涂(tu)加厚金屬(shu)鋅(xin)層;


    d. 聚乙烯管套;


    e. 聚氨酯;


    f. 聚乙烯(xi);


    g. 纖維水泥砂漿;


    h. 膠帶(dai);


    i. 瀝(li)青漆;


    j. 環(huan)氧(yang)樹脂。


  外(wai)表(biao)面噴鋅(xin)(xin)(xin)涂(tu)(tu)(tu)(tu)層應符(fu)(fu)合GB/T 17456《球(qiu)鐵(tie)管(guan) 外(wai)表(biao)面噴鋅(xin)(xin)(xin)涂(tu)(tu)(tu)(tu)層》,外(wai)表(biao)面涂(tu)(tu)(tu)(tu)刷富(fu)鋅(xin)(xin)(xin)涂(tu)(tu)(tu)(tu)料應符(fu)(fu)合ISO 8179-2《球(qiu)墨鑄鐵(tie)管(guan) 外(wai)部鍍鋅(xin)(xin)(xin) 第2部分:裝飾(shi)層用富(fu)鋅(xin)(xin)(xin)涂(tu)(tu)(tu)(tu)層》,外(wai)表(biao)面涂(tu)(tu)(tu)(tu)刷瀝(li)青(qing)漆應符(fu)(fu)合GB/T 17459《球(qiu)鐵(tie)管(guan) 瀝(li)青(qing)涂(tu)(tu)(tu)(tu)層》,聚乙烯管(guan)套應符(fu)(fu)合ISO 8180《球(qiu)墨鑄鐵(tie)管(guan) 聚乙烯套管(guan)》,其(qi)他(ta)涂(tu)(tu)(tu)(tu)層則(ze)根(gen)據(ju)協議(yi)技術要求執行。


2. 內(nei)襯


 根據(ju)使用時的(de)內(nei)部(bu)條件(jian),可使用下列內(nei)涂層:


    a. 普通硅酸鹽水泥(有或無摻合劑)砂漿;


    b. 高(gao)鋁(礬土)水(shui)泥砂漿(jiang);


    c. 礦渣水(shui)泥砂漿;


    d. 帶有封面層的水泥砂漿;


    e. 聚氨(an)酯;


    f. 聚乙烯;


    g. 環(huan)氧樹脂;


    h. 環氧陶(tao)瓷;


    i. 瀝青漆。


  內(nei)襯(chen)(chen)(chen)水泥砂漿(jiang)應(ying)符合(he)GB/T 17457《球(qiu)鐵管 水泥砂漿(jiang)離(li)心法襯(chen)(chen)(chen)層》,水泥砂漿(jiang)內(nei)襯(chen)(chen)(chen)在養生28天后的抗壓強度應(ying)不小(xiao)于50MPa。內(nei)涂(tu)(tu)刷(shua)瀝青漆(qi)應(ying)符合(he)GB/T 17459《球(qiu)鐵管瀝青涂(tu)(tu)層》,其他涂(tu)(tu)層要(yao)求則根(gen)據協議(yi)技術(shu)要(yao)求執行。



五、接口配套件(jian)要求


 1. 壓蘭


   a. 壓蘭的材質應為球(qiu)墨鑄鐵;


   b.壓(ya)蘭的抗拉強(qiang)度(du)。≥420 MPa,伸長率δ5≥5%;


   c. 壓(ya)蘭(lan)與膠圈接觸面(mian)應平整光(guang)滑,不允許有尖(jian)角凸起,其余各部位的各種鑄(zhu)痕(hen)深度(du)不大于2mm;


   d. 壓蘭不允許有掉角(jiao)缺棱,法蘭盤上冷隔深度應(ying)不大于2mm;


   e. 壓(ya)蘭表面涂覆材料與(yu)管體相同。


 2. 螺栓及六角螺母


   a. 螺栓和六角(jiao)螺母的材質應為(wei)球墨鑄鐵;


   b. 螺栓和六角螺母抗拉強度oь≥420MPa,伸長率δ5≥5%;


   c. 表面不(bu)得有氣孔(kong)、砂眼等鑄造缺陷;


   d. 飛邊、毛刺應(ying)磨光修(xiu)平(ping);


   e. 螺紋尺(chi)寸精(jing)度應符合GB/T 197《普通(tong)螺紋 公(gong)差與配合》中的中等精(jing)度等級;


   f. 螺母(mu)的螺孔與外六方(fang)的同軸度為Φ1.5;


   g. 螺栓及(ji)六角螺母的不(bu)加工部位精度應不(bu)低于GB/T 6414《鑄件(jian)尺(chi)寸公差》中CT12級精度。


 3. 膠(jiao)圈(quan)、隔離圈(quan)、支撐(cheng)圈(quan)、鎖(suo)環(huan)


 ①. 膠圈、隔離(li)圈


   a. 材質(zhi)


    用于制造(zao)膠(jiao)圈(quan)、隔離(li)圈(quan)的材(cai)(cai)料(liao)有天然(ran)橡(xiang)膠(jiao)、丁(ding)(ding)苯橡(xiang)膠(jiao)、氯丁(ding)(ding)橡(xiang)膠(jiao)、丁(ding)(ding)腈橡(xiang)膠(jiao)、丁(ding)(ding)基(ji)橡(xiang)膠(jiao)、乙丙橡(xiang)膠(jiao)等,但材(cai)(cai)料(liao)中不得含有對輸送介質(zhi)(zhi)和(he)管材(cai)(cai)及橡(xiang)膠(jiao)圈(quan)性能有害的物(wu)質(zhi)(zhi)。具(ju)體用何種材(cai)(cai)料(liao)則(ze)根據設計要求由生產廠選擇。


  b. 物(wu)理性能


    輸送燃氣用(yong)膠圈(quan)(quan)、隔離圈(quan)(quan)應符(fu)合(he) ISO 6447《橡(xiang)膠密(mi)(mi)封(feng)件供(gong)氣管(guan)和(he)配件用(yong)密(mi)(mi)封(feng)環材料規(gui)范(fan)》的要求(qiu);給水用(yong)膠圈(quan)(quan)應符(fu)合(he)ISO 4633《橡(xiang)膠密(mi)(mi)封(feng)件 供(gong)水、排水和(he)污水管(guan)道用(yong)密(mi)(mi)封(feng)墊 材料規(gui)范(fan)》的要求(qiu)。


  c. 膠圈、隔離圈成(cheng)品的一(yi)般要求


    膠圈(quan)、隔離(li)圈(quan)應無氣泡和影(ying)響使用性能的表面缺陷(xian),膠邊應保持在合理的最小(xiao)程度。


 ②. 支撐圈


    支撐圈的材(cai)質應為(wei)(wei)硬聚乙(yi)烯,牌號(hao)為(wei)(wei)50101H。


 ③. 鎖環


   a. 材質(zhi)


    SⅡ型接口鎖(suo)環材質為15號低(di)碳鋼,DN200以下(xia)的(de)鎖(suo)環必(bi)須進(jin)行退火處理(li)。鎖(suo)環產(chan)品表面不得產(chan)生(sheng)氧化(hua)皮(pi)。


  b. 表面質量


    鎖環(huan)表(biao)面應(ying)進行(xing)發藍、發黑處理(li),所處理(li)的(de)表(biao)面厚度(du)不得小于0.5~1.0μm,且表(biao)面不得有(you)花斑及銹跡。鎖環(huan)不得扭曲(qu),垂直于軸心線的(de)面應(ying)在同一平面內。
