一、管件材(cai)料(liao)


1. 管(guan)件應使用符合GB/T 9440《可(ke)(ke)鍛鑄(zhu)鐵件》的(de)可(ke)(ke)鍛鑄(zhu)鐵材料(其他見7.4.1.2條),所用材料根據設(she)計者(zhe)的(de)要求按下(xia)列牌號(hao)選取(見7.4.4.1條):


     KTB 400-05 或KTB 350-04用于白心(xin)可鍛(duan)鑄鐵;


     KTB 350-10或(huo)KTH 300-06用于黑心可鍛鑄鐵。


2. 使用機械性能(neng)不低于(yu)(yu)7.4.1.1規定的其他(ta)黑色金(jin)屬時,允許用于(yu)(yu)規格不大(da)于(yu)(yu)3/8的直型管件,但不包括(kuo)活接(jie)頭(tou)在內。



二、熱鍍(du)鋅層


  管(guan)件要求(qiu)鍍鋅保(bao)護(hu)層(ceng)時,應采用熱鍍鋅工藝,并符合下列要求(qiu)。


  對于黑色金屬材料的管件(見7.4.1.2條)選擇的鍍鋅(xin)層(ceng)可與訂貨(huo)方協定。


1. 在形成(cheng)的鋅層中,微量元素(su)的百分比含(han)量不(bu)允許超出下列規定的最大值:


   鋁(Al)    0.1%

   銻(Sb)   0.01%

   砷(shen)(As)   0.02%

   鉍(bi)(Bi)    0.01%

   鎘(Cd)   0.01%

   銅(Cu)   0.1%

   鉛(Pb)   1.6%,個別情況下1.8%

   錫(Sn)   0.1%


 2. 鍍鋅層相(xiang)關(guan)表面鋅的(de)質量(liang)不(bu)小(xiao)于500g/㎡,以5件(jian)管件(jian)鋅的(de)質量(liang)作平均值,相(xiang)當于平均覆蓋厚(hou)度為70μm,個別樣件(jian)不(bu)小(xiao)于450g/㎡(63μm)。


 3. 鍍鋅管件表面鍍層應均勻連續,內表面鋅層應無(wu)鋅疤、毛刺和(he)非(fei)金(jin)屬(shu)附著物。



三、管件表面的防銹處理


 管件的(de)表(biao)面應作防(fang)銹處理,防(fang)銹材料不應帶有多環芳香族(zu)的(de)碳氫化合物(wu)。



四(si)、設計

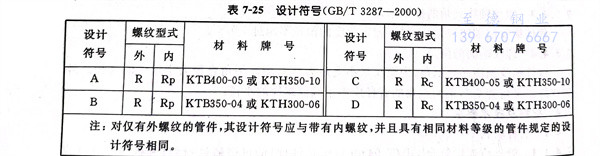

1. 按選擇的(de)材料(見7.4.1.1條)和螺紋(見7.3.4.1條)所對應(ying)的(de)設計符號來識(shi)別管件。設計符號見表7-25。




注:對(dui)僅(jin)有(you)(you)外螺(luo)紋的管(guan)件(jian),其設計(ji)符號(hao)應與帶有(you)(you)內螺(luo)紋,并且具(ju)有(you)(you)相(xiang)同(tong)材料等(deng)級的管(guan)件(jian)規定的設計(ji)符號(hao)相(xiang)同(tong)。


 2. 管件(jian)的(de)型式和尺寸(cun)應符合7.2條的(de)規定(ding)。


 3. 內螺紋管(guan)件外徑的(de)(de)端(duan)部應以方邊(bian)或(huo)圓邊(bian)形式加強。端(duan)部是多角形的(de)(de)除外,在形狀上考慮扳手平面(mian)或(huo)管(guan)件有側向出口(kou)的(de)(de)地方(代號(hao)Za1和(he)Za2)。


 4. 制造方可自行決定加肋,肋的高(gao)度不能超出加強方邊或圓邊的高(gao)度。


 5. 鎖緊螺(luo)母可以是普(pu)通平面形的或凹人式的,允許加工一(yi)個表面。


 6. 在管件型(xing)式和(he)尺寸中(zhong),圖7-18和(he)圖7-19給出兩種典(dian)型(xing)的活接(jie)(jie)頭座及(ji)(ji)其標(biao)記(ji)(ji),其他型(xing)式座的設(she)計和(he)座的材料也應(ying)該符合圖7-18和(he)圖7-19提(ti)供的尺寸及(ji)(ji)其他要求(qiu),這種活接(jie)(jie)頭沒有(you)正式標(biao)記(ji)(ji)。



五、性能

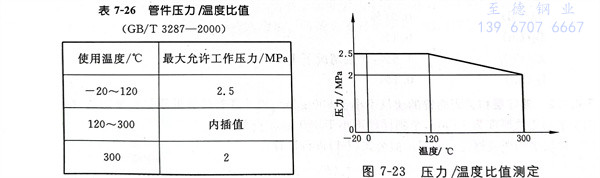

 1. 所有管(guan)(guan)件(jian)應(ying)符合表7-26中給出(chu)的(de)最大允許工作壓力(li)(li)和溫度(du)范圍。管(guan)(guan)件(jian)所要求(qiu)的(de)壓力(li)(li)/溫度(du)比(bi)值(zhi)見表7-26。溫度(du)為120℃與(yu)300℃之間的(de)壓力(li)(li)值(zhi)用線性插(cha)入法按圖7-23確(que)定。管(guan)(guan)件(jian)正常使用的(de)溫度(du)不低于-20℃。對(dui)溫度(du)低于-20℃的(de)特(te)殊(shu)用途管(guan)(guan)件(jian),訂貨(huo)方應(ying)在訂貨(huo)協議(yi)中明(ming)確(que)提出(chu)。

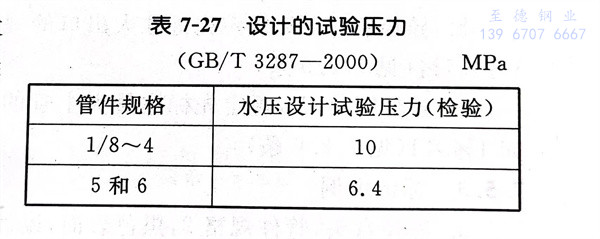

 2. 承受壓力(li)的(de)(de)(de)管件(jian)包括活接頭的(de)(de)(de)組成部(bu)件(jian)應能承受表7-27所(suo)規(gui)定的(de)(de)(de)試驗壓力(li)。各種規(gui)格的(de)(de)(de)管件(jian)應按表7-27所(suo)要求的(de)(de)(de)試驗壓力(li)進行(xing)試驗。




    在某溫度(du)下,如果(guo)壓(ya)力(li)大(da)(da)于1.5倍最(zui)大(da)(da)允許工(gong)作壓(ya)力(li)(見7.4.5.1條(tiao)),即使壓(ya)力(li)低于表7-27給定值時,發生泄漏也(ye)是允許的(de)。


 3. 管件(jian)與符合7.3.4條的螺紋件(jian)正(zheng)確安裝時,應能承受正(zheng)常的各種力的作用。
