管件(按計算其壓(ya)力(li)額定值的基(ji)準管子)分(fen)為Sch80和Sch160兩(liang)個(ge)等級(ji)。根(gen)據(ju)配接(jie)管子外(wai)徑(jing)的不同選(xuan)擇,管件承口內徑(jing)尺(chi)寸(d1)和流通孔直徑(jing)尺(chi)寸(d2)分(fen)別規定了A、B兩(liang)個(ge)系(xi)列(lie),推薦優先選(xuan)用(yong)A系(xi)列(lie)。
同(tong)一(yi)管件(jian)的(de)各(ge)承(cheng)口(kou)處尺寸應(ying)同(tong)為A系(xi)(xi)列或B系(xi)(xi)列。但在供需(xu)雙方協商同(tong)意(yi)的(de)條件(jian)下,允許(xu)一(yi)個管件(jian)同(tong)時(shi)含有兩個系(xi)(xi)列的(de)承(cheng)口(kou)尺寸,并應(ying)做(zuo)專門(men)的(de)標記(ji)。
在不(bu)違(wei)背GB/T 14383-1993《鍛鋼制承插焊管(guan)(guan)件》標(biao)準(zhun)的(de)有關尺寸規定(ding)時(shi),經(jing)供需雙方協商同意,B系(xi)列(lie)管(guan)(guan)件的(de)外形尺寸允許(xu)采用相同通徑和(he)等級(ji)的(de)A系(xi)列(lie)管(guan)(guan)件的(de)外形尺寸。

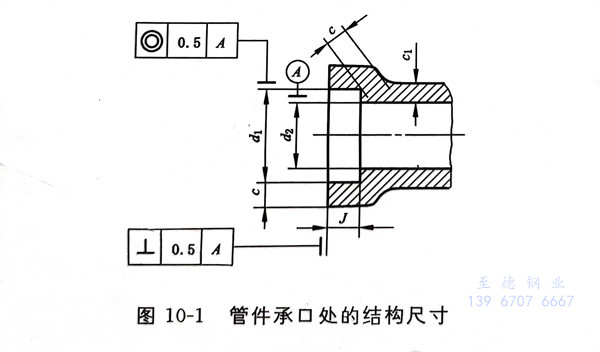

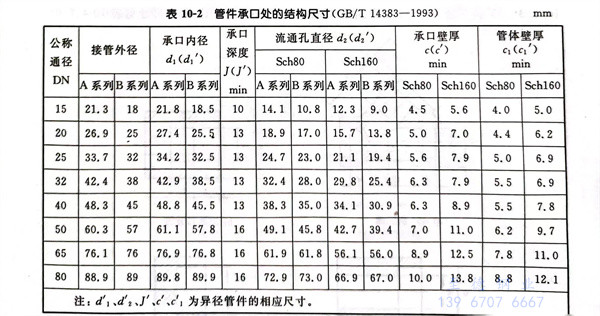

管件承(cheng)口處的結構見圖10-1,尺寸見表10-2。

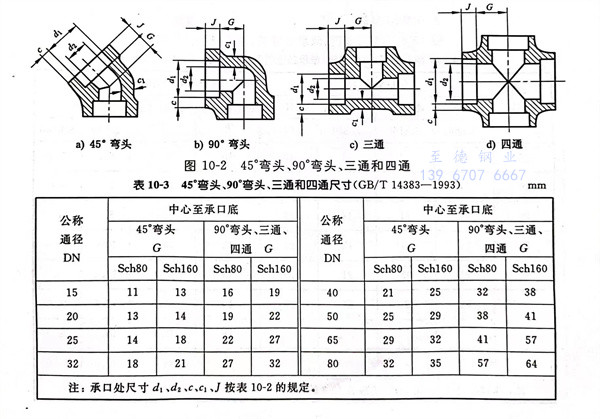

45°彎頭和(he)90噸彎頭、三通和(he)四通型式見(jian)(jian)圖 10-2 ,尺寸見(jian)(jian)表 10-3。

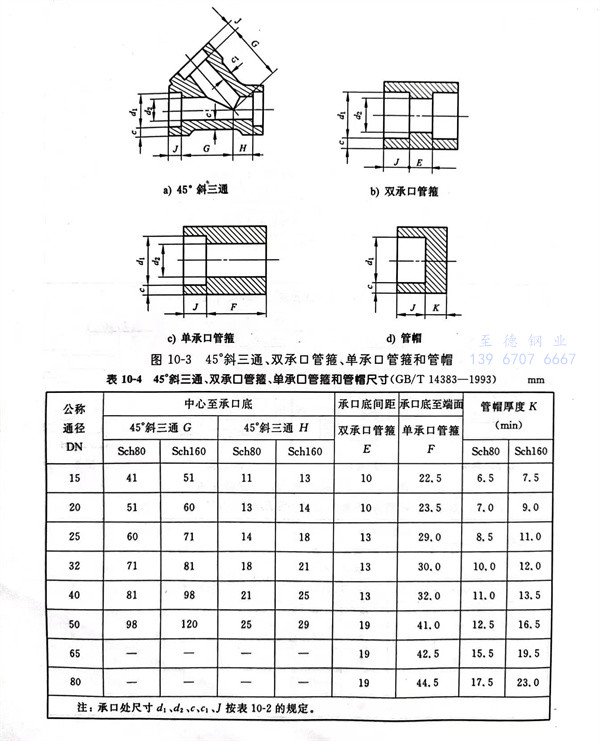

45°斜三通、雙承口(kou)管箍(gu)(gu)、單承口(kou)管箍(gu)(gu)和(he)管帽型式見圖 10-3 ,尺(chi)寸(cun)見表(biao) 10-4。

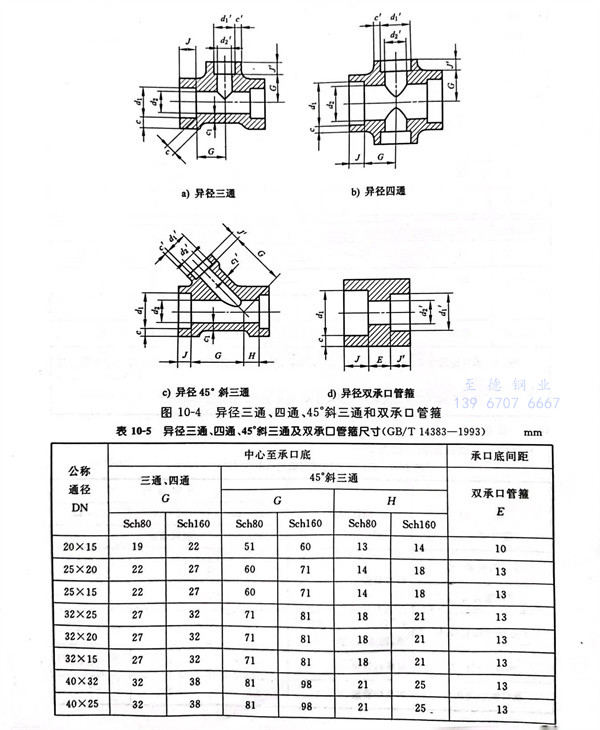

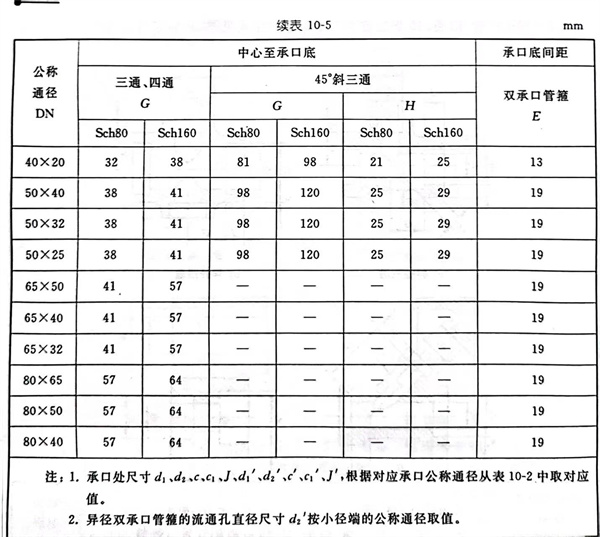

異徑三通、四通、45°斜三通和雙(shuang)承口管(guan)箍型式見(jian)圖 10-4,尺寸(cun)見(jian)表 10-5 。

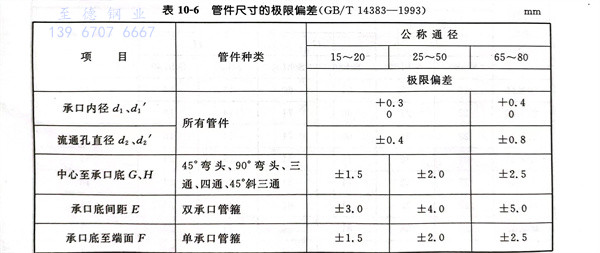

管件尺寸公差的極限偏差見表 10-6。
