管(guan)(guan)件(jian)與管(guan)(guan)子的(de)連接(jie)方式采(cai)用(yong)螺(luo)紋連接(jie)，而工(gong)藝采(cai)用(yong)模(mo)鍛(duan)成型和(he)切削加工(gong)或(huo)利用(yong)型材直接(jie)加工(gong)等方法制(zhi)造(zao)的(de)管(guan)(guan)件(jian)稱(cheng)為(wei)鍛(duan)鋼(gang)制(zhi)螺(luo)紋管(guan)(guan)件(jian)。這種管(guan)(guan)件(jian)的(de)規格較小，通(tong)常公稱(cheng)通(tong)徑范圍為(wei)DN8～DN100。


1. 結構型式(shi)與尺寸

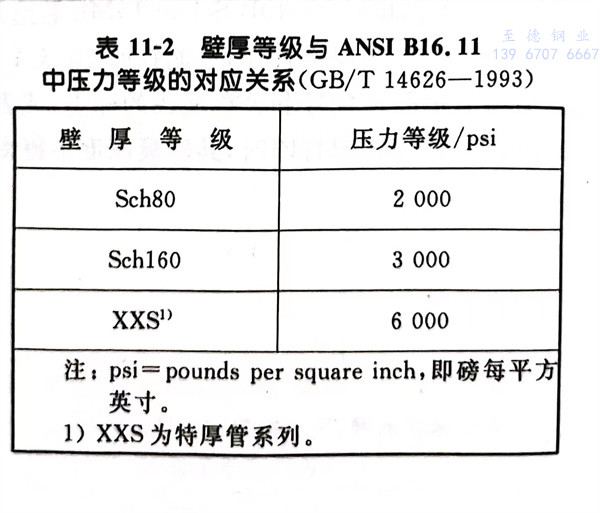

  鑒于GB/T 14626-1993《鍛(duan)鋼(gang)制(zhi)螺(luo)(luo)紋管(guan)(guan)件》主要參照美國(guo)國(guo)家標準 ANSI B16.11-1980《鍛(duan)鋼(gang)承(cheng)插(cha)焊和螺(luo)(luo)紋管(guan)(guan)件》制(zhi)定，因此螺(luo)(luo)紋管(guan)(guan)件按計算其壓(ya)力額(e)定值的基準管(guan)(guan)子分為Sch80、Sch160和XXS 3個(ge)壁厚(hou)等(deng)級(ji)。這3個(ge)壁厚(hou)等(deng)級(ji)與ANSI B16.11中壓(ya)力等(deng)級(ji)的對應(ying)關系見表11-2。

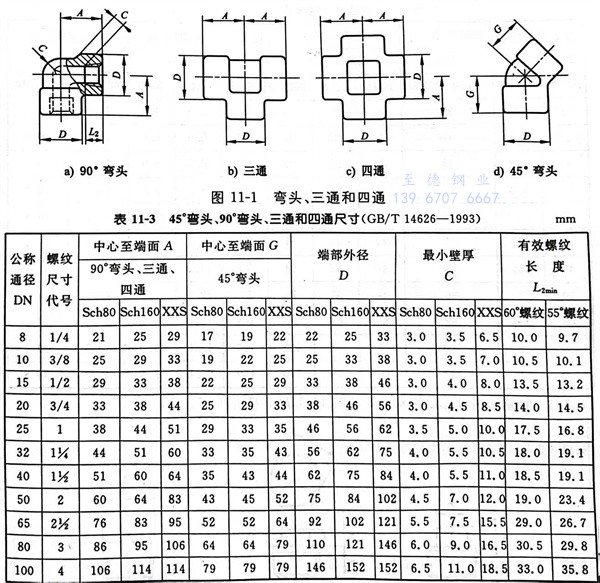

  45°彎頭(tou)、90°彎頭(tou)、三(san)通(tong)和四通(tong)型(xing)式見圖11-1，尺寸(cun)見表11-3。

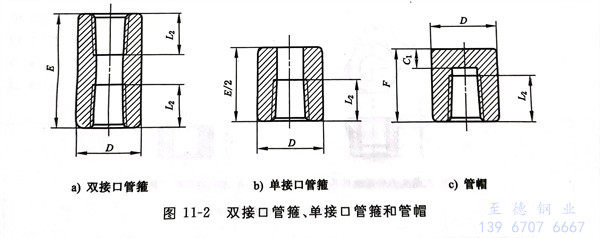

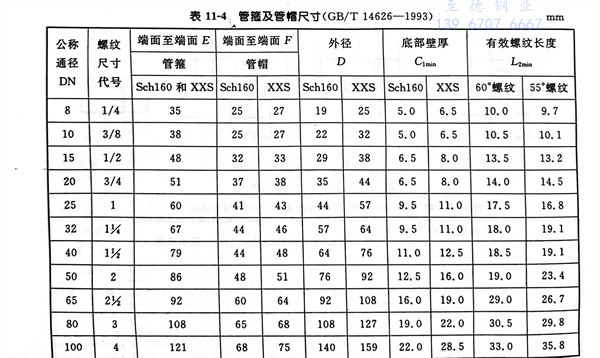

  管(guan)箍和(he)管(guan)帽(mao)型(xing)式見圖 11-2 ，尺寸見表 11-4 。

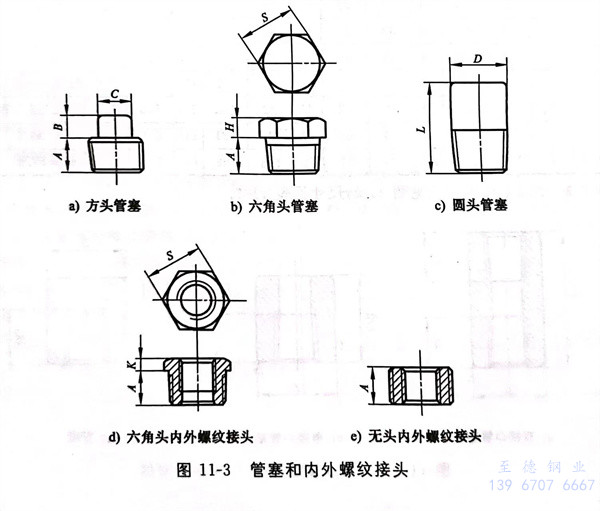

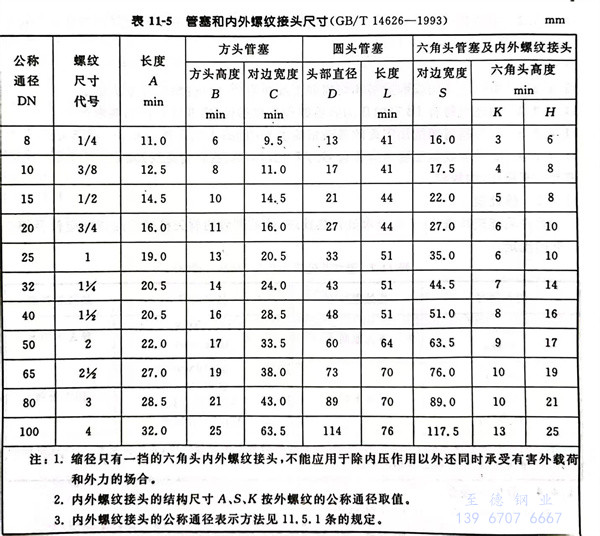

  管塞和內(nei)外(wai)螺(luo)紋(wen)接頭型式見(jian)圖(tu)11-3，尺寸(cun)見(jian)表11-5。





2. 公差


  除螺紋尺(chi)寸以外，管件標準所(suo)規(gui)定(ding)的其他所(suo)有尺(chi)寸的未注(zhu)公差(cha)采用GB/T 1804《一般公差(cha)線性尺(chi)寸和未注(zhu)公差(cha)》中規(gui)定(ding)的V級。


  管件相對(dui)應(ying)兩(liang)螺(luo)紋軸線間的(de)(de)(de)同軸度公差(cha)采用GB/T1184《形狀和位置公差(cha)未(wei)注公差(cha)的(de)(de)(de)規定》中(zhong)規定的(de)(de)(de)D級。
