管(guan)(guan)件(jian)與管(guan)(guan)子的(de)連(lian)接方(fang)式采用(yong)(yong)螺(luo)紋連(lian)接，而工藝采用(yong)(yong)模鍛成型和切(qie)削加(jia)工或利用(yong)(yong)型材直接加(jia)工等方(fang)法制造的(de)管(guan)(guan)件(jian)稱為(wei)鍛鋼制螺(luo)紋管(guan)(guan)件(jian)。這種管(guan)(guan)件(jian)的(de)規格較小(xiao)，通常(chang)公稱通徑范圍(wei)為(wei)DN8～DN100。


一、標(biao)記

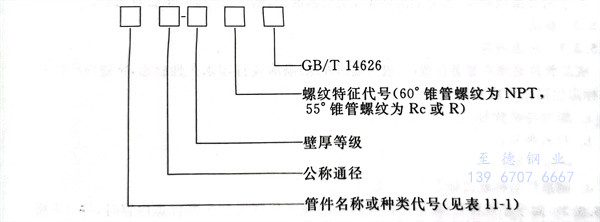

 1. 標記(ji)內(nei)容


雜 1.jpg



 2. 標記(ji)示例(li)


 公稱通徑(jing)DN50、壁厚等級為Sch80的60°錐管螺紋等徑(jing)三通：


     TT(S)50-Sch80 NPT GB/T 14626


 公(gong)稱通(tong)徑(jing)DN50×40×32×25、壁(bi)厚等級為Sch160的55°錐管螺紋(wen)異徑(jing)四通(tong)：


     TCR(R)50×40×32×25-Sch160 Rc GB/T 14626


 公稱通徑(jing)DN50×32的60°錐管螺紋無頭(tou)內外螺紋接(jie)頭(tou)：


     FB 50×32 NPT GB/T 14626



二、異徑管件(jian)公(gong)稱通徑的表(biao)示(shi)方法(fa)


 1. 異徑(jing)彎頭和(he)異徑(jing)雙(shuang)接口管箍


   首先給出(chu)大端的公(gong)稱通徑，然后為小端的公(gong)稱通徑。


 2. 異徑三(san)通和(he)異徑四通


   對于異(yi)徑(jing)(jing)三通(tong)，首先給出最(zui)大端(duan)(duan)的公(gong)(gong)稱通(tong)徑(jing)(jing)，然后是(shi)與最(zui)大端(duan)(duan)相對應的那一端(duan)(duan)的公(gong)(gong)稱通(tong)徑(jing)(jing)，最(zui)后給出支管端(duan)(duan)的公(gong)(gong)稱通(tong)徑(jing)(jing)。

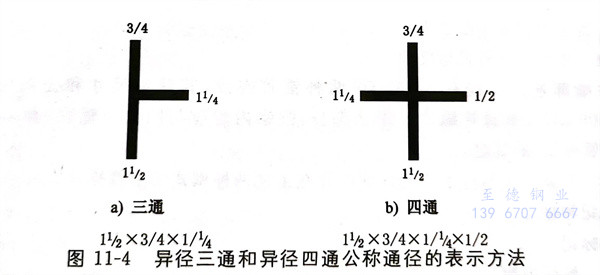

   對(dui)于(yu)異(yi)徑(jing)四通(tong)，首先給(gei)出(chu)(chu)最(zui)大端(duan)(duan)的(de)(de)公(gong)稱(cheng)(cheng)通(tong)徑(jing)，其次是(shi)與最(zui)大端(duan)(duan)相對(dui)應的(de)(de)另一端(duan)(duan)的(de)(de)公(gong)稱(cheng)(cheng)通(tong)徑(jing)，第三個給(gei)出(chu)(chu)的(de)(de)是(shi)另外兩端(duan)(duan)中的(de)(de)較大端(duan)(duan)的(de)(de)公(gong)稱(cheng)(cheng)通(tong)徑(jing)，最(zui)后給(gei)出(chu)(chu)剩余(yu)一端(duan)(duan)的(de)(de)公(gong)稱(cheng)(cheng)通(tong)徑(jing)，見圖11-4。


 3. 內(nei)外螺(luo)紋接頭


   對(dui)于(yu)內(nei)外(wai)螺(luo)紋(wen)接頭(tou)，首先給出外(wai)螺(luo)紋(wen)的公(gong)稱通徑(jing)，然后(hou)為內(nei)螺(luo)紋(wen)的公(gong)稱通徑(jing)。


圖 4.jpg



三、標志


 1. 標志內容


  成品管(guan)件必須在顯著(zhu)位置（一般為端部外緣）噴涂或打印永久性標志(zhi)，字跡應清(qing)晰(xi)完整，標志(zhi)包(bao)括以下內容：


    a. 螺紋特(te)征(zheng)代號；


    b. 材料牌號；


    c. 壁厚(hou)等級；


    d. 制造廠名稱或(huo)商標。


 2.  對于(yu)小規格管件(jian)，不(bu)能打印11.5.3.1條所規定的全(quan)部標(biao)志內容(rong)時，可(ke)以(yi)采(cai)用銘(ming)牌、標(biao)簽等方(fang)法進行標(biao)志。


 3. 使用鋼印打印時，其印痕深度應不影響(xiang)管(guan)件的強度。
