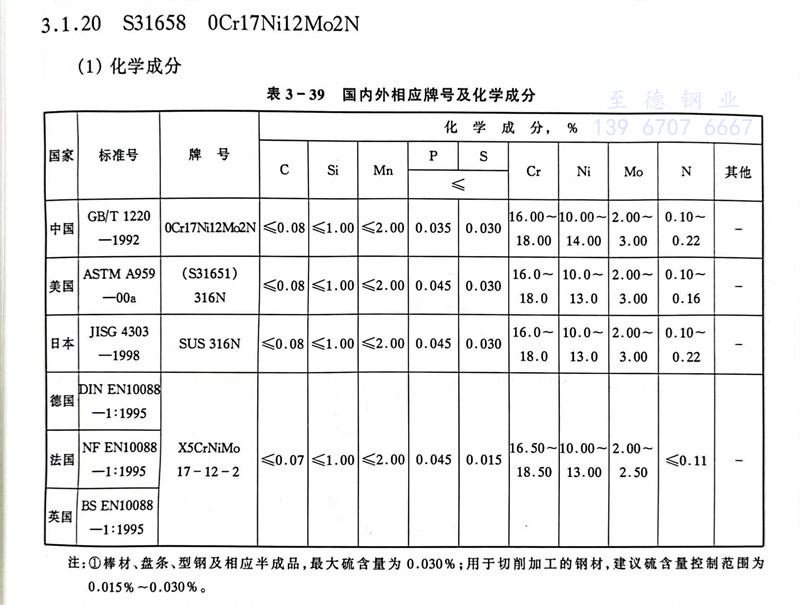

S31658 0Cr17Ni12Mo2N 不(bu)銹鋼主要特性和用途


  在0Cr17Ni12Mo2鋼中(zhong)加入0.10％～0.22％的氮(dan)煉制(zhi)而成。由于氮(dan)在鋼中(zhong)的固溶強化并穩(wen)定奧氏體組織的作用，使其在不降低塑(su)性的情況(kuang)下(xia)，強度得到(dao)提高(gao)，從而可以減小制(zhi)件的厚度。

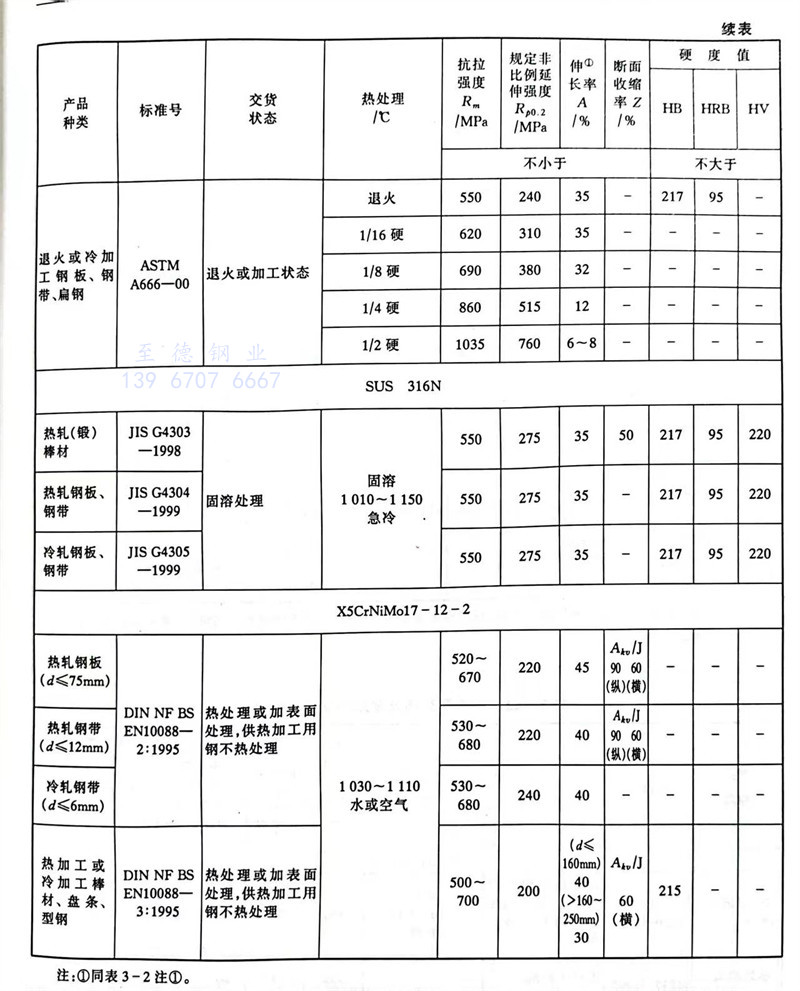

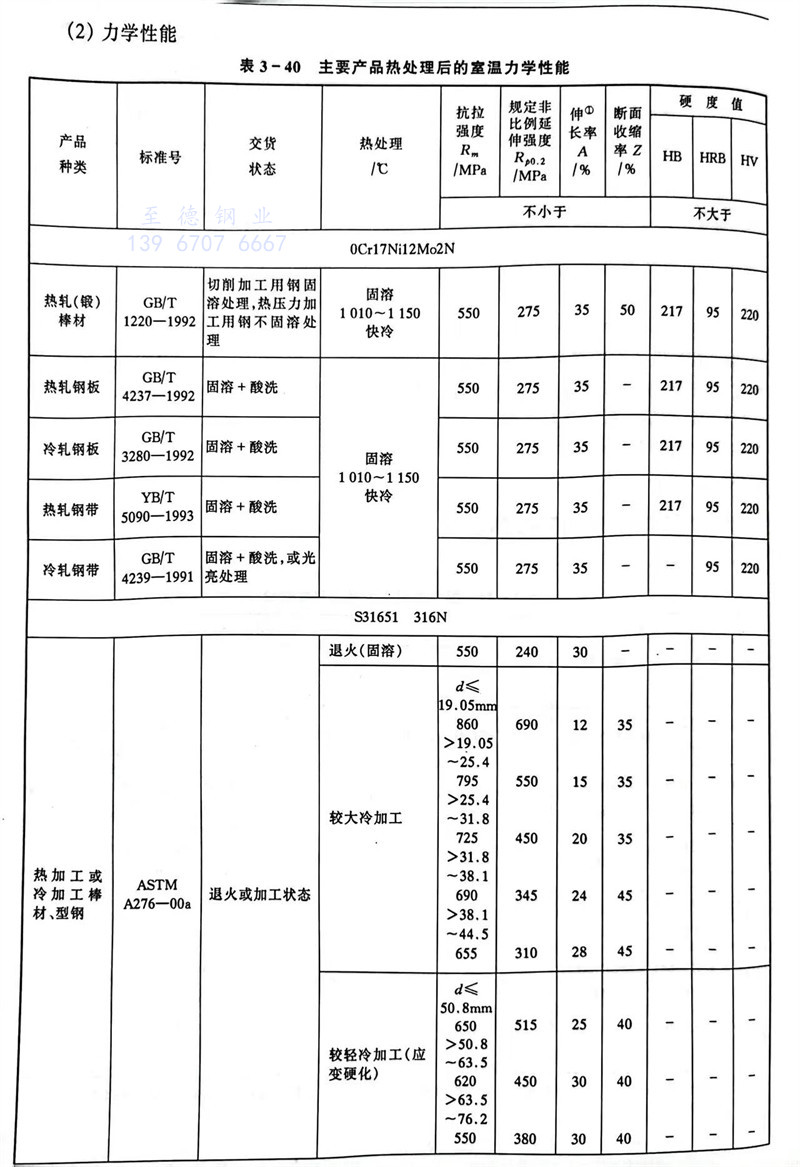

  用于制(zhi)造既要求(qiu)耐腐蝕性不低于0Cr17Ni12Mo2，又(you)要求(qiu)具有較高強度的零部件。
