止回閥(Check Valve)又稱單向閥,它只允許介質向一個方向流動,當介質順流時閥瓣會自動開啟,當介質反向流動時能自動關閉。安裝時,應注意介質的流動方向應與止回(hui)閥上的箭頭方向一致。

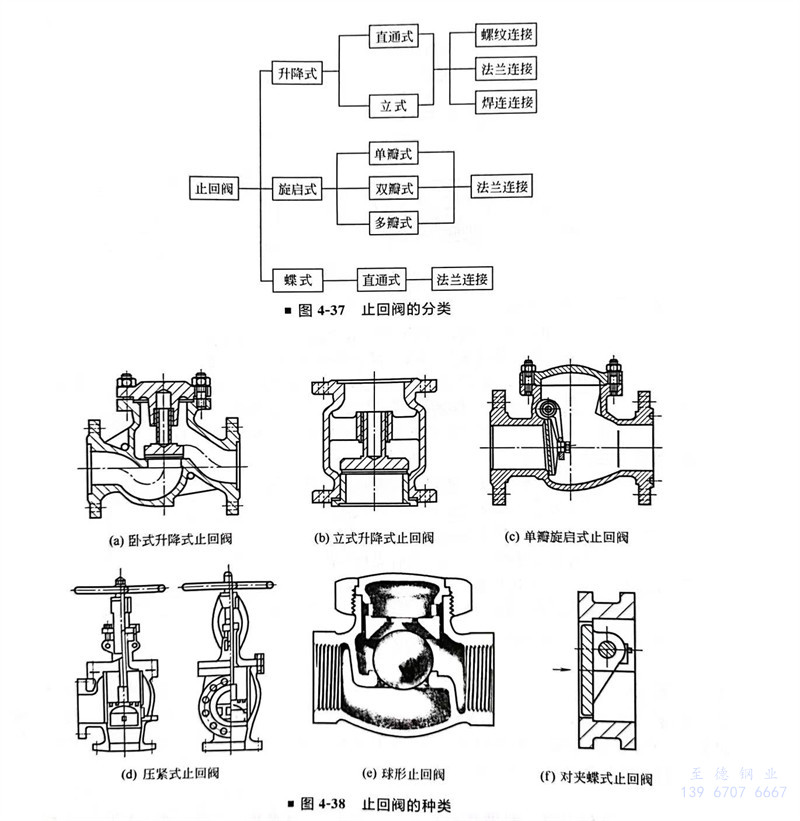

1. 止回(hui)閥(fa)的(de)分類(lei)
①. 升降式(shi)止(zhi)回閥(Lift Check Valve)
是靠(kao)介(jie)質壓力將閥(fa)門(men)打(da)開(kai),當介(jie)質逆向流動(dong)時,靠(kao)自重關閉(bi)(有時是借助于彈簧關閉(bi)),因此升降式止(zhi)回閥(fa)只(zhi)能安(an)裝在水(shui)平管道(dao)上(shang),受安(an)裝要(yao)求(qiu)的(de)限制(zhi),常(chang)用(yong)于小直徑場合(he)(DN≤DN≤40mm)mm)。
②. 旋啟式(shi)止(zhi)回閥(fa)(Swing Check Valve,Flap Check Valve)
是(shi)靠介質(zhi)壓力將閥(fa)門打(da)開,靠介質(zhi)壓力和重力將閥(fa)門關閉,因此(ci)它即可以用(yong)在(zai)水平管(guan)道上,又可用(yong)在(zai)垂直管(guan)道上(此(ci)時介質(zhi)必須是(shi)自下(xia)而(er)上),常用(yong)于DNN≥50m50mm的場合(he)。
③. 對夾式止回閥(fa)(Wafer Type Check Valve)
結構尺(chi)寸(cun)小,制造成(cheng)本(ben)低,常用(yong)來(lai)代替升降式和旋啟(qi)式止回閥。
④. 梭式止回閥(fa)(Shuttle Check Valve)
解決DN40的(de)升(sheng)降式止回閥(fa)不能用(yong)在豎管上的(de)問題(ti)。
⑤. 底閥(Foot Valve)
是在(zai)泵的(de)吸(xi)(xi)入(ru)(ru)管的(de)吸(xi)(xi)入(ru)(ru)口(kou)處使(shi)用(yong)的(de)閥(fa)(fa)門。為防止水(shui)(shui)中混(hun)有(you)異物(wu)被吸(xi)(xi)入(ru)(ru)泵內,設有(you)過濾網。使(shi)用(yong)底(di)(di)閥(fa)(fa)的(de)目的(de)是:開(kai)泵前(qian)灌注水(shui)(shui)使(shi)泵與入(ru)(ru)口(kou)管充滿水(shui)(shui);停泵后(hou)保持入(ru)(ru)口(kou)管及泵體充滿水(shui)(shui),以(yi)備再次啟動,否則(ze)泵就無法(fa)啟動。底(di)(di)閥(fa)(fa)如圖(tu)4-39所(suo)示(shi)。
2. 止(zhi)回(hui)閥的(de)特點(dian)及選(xuan)用
①. 對于(yu)要(yao)求能自動防止介質倒流的場合應選用止回閥。
②. DN≤40mm時宜用升(sheng)降(jiang)式(shi)止回閥(僅允許安裝在水平管道上)。
③. DN=50~400mm時,宜采(cai)用旋啟式止回閥(不允許裝(zhuang)在介質由(you)上到下(xia)的垂直(zhi)管道(dao)上)。
④. DN≥450mm時,宜選用緩(huan)沖型(xing)(Tilting-Disc)止回閥(fa)。
⑤. DN=100~400mm,也(ye)可以采用對夾(jia)式(shi)止回閥(fa),其安(an)裝(zhuang)位(wei)置不(bu)受限制。
3. 止(zhi)回閥的(de)主要標準
①. GB/T 12233《通用閥門 鐵制截(jie)止閥與(yu)升降式止回閥》
②. GB/T 12235《截止閥與止回(hui)閥》
③. GB/T 12236《通用閥(fa)門(men) 鋼制旋啟式止回閥(fa)》
④. GB/T 13932《通用閥門 鐵制旋啟(qi)式止回閥》
⑤. GB/T 8464《水(shui)暖用內螺紋連接閥門》
⑥. GB/T 8465.4《內(nei)螺(luo)紋連接閘閥(fa)、截止閥(fa)、球閥(fa)、止回閥(fa) 基(ji)本尺寸 鐵制止回閥(fa)》
⑦. JB/T 53036《止回(hui)閥 產品質量分等(deng)》
