球閥(Ball Valve)的動作原理與旋塞閥一樣,都是靠旋轉閥芯來使閥門打開或關閉。球(qiu)閥的閥芯是一個帶孔的球,當該孔的中心軸線與閥門進出口的中心軸線重合時,閥門打開;當旋轉該球90°,使該孔的中心軸線與閥門進出口的中心軸線垂直時,閥門關閉。

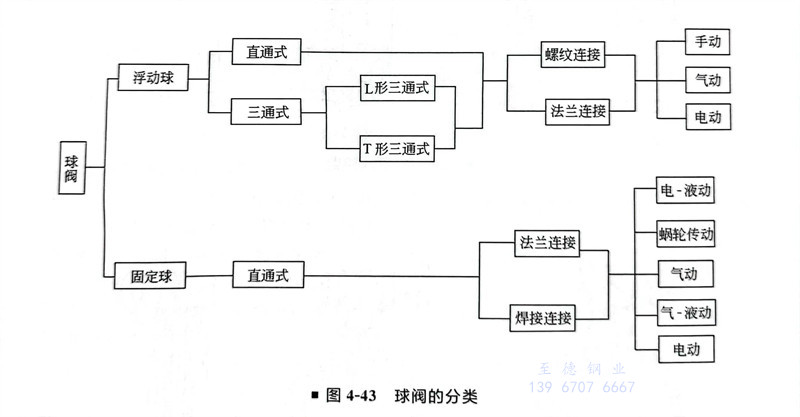

1. 球(qiu)閥(fa)的分類


  球(qiu)閥(fa)可(ke)分(fen)為兩大類:浮動球(qiu)閥(fa)和(he)固定球(qiu)閥(fa)。


圖 43.jpg

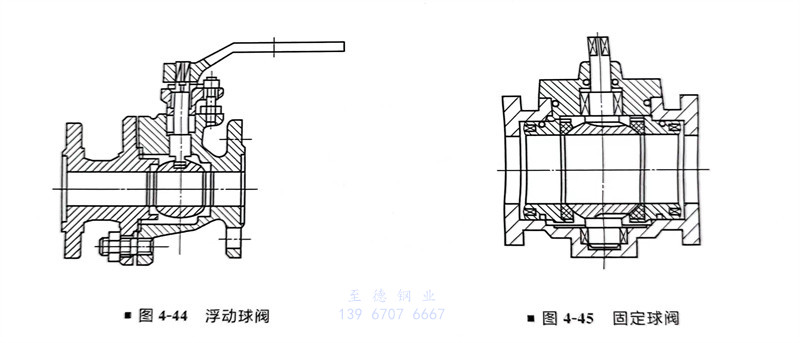

  a. 浮動球閥(圖4-44)


    球(qiu)(qiu)體有一(yi)定浮動(dong)量(liang),在(zai)介(jie)質(zhi)壓力下,可向出口端位移,并壓緊密封圈(quan)(quan)。這種(zhong)(zhong)球(qiu)(qiu)閥(fa)結構簡單(dan),密封性好。但由于球(qiu)(qiu)體浮動(dong),將介(jie)質(zhi)壓力全部傳遞給(gei)密封圈(quan)(quan),使(shi)密封圈(quan)(quan)負(fu)擔很重;考慮到密封圈(quan)(quan)承載能(neng)力的限制,又(you)考慮到大型(xing)球(qiu)(qiu)閥(fa)如采用這種(zhong)(zhong)結構形式,勢必操(cao)作費力,所(suo)以只用于中、低壓小口徑閥(fa)門。


  b. 固定球閥(圖4-45)


    球體是固(gu)定(ding)的,不能(neng)移(yi)動(dong)。通常(chang)上、下支承處裝有滾動(dong)軸(zhou)(zhou)承或(huo)滑動(dong)軸(zhou)(zhou)承,開閉較(jiao)輕便。這(zhe)種結(jie)構適(shi)合于制作(zuo)高(gao)壓大口徑閥(fa)門。


圖 44.jpg


  閥(fa)座密(mi)封(feng)圈常用(yong)(yong)聚四氟(fu)(fu)乙(yi)烯制成,因為(wei)其摩擦(ca)因數小,耐腐蝕性(xing)(xing)能優異(yi),耐溫(wen)范圍(wei)寬(kuan)(-180~+200℃)。也可(ke)用(yong)(yong)聚三氟(fu)(fu)氯乙(yi)烯,它比前(qian)者耐腐蝕性(xing)(xing)能稍(shao)差,但機械強度高。橡膠(jiao)密(mi)封(feng)性(xing)(xing)能很好,但耐壓、耐溫(wen)性(xing)(xing)能較(jiao)差,只用(yong)(yong)于溫(wen)度不高的低壓管道。大(da)型球(qiu)閥(fa),可(ke)以(yi)(yi)制成機械傳(chuan)動,還(huan)可(ke)以(yi)(yi)由電力(li)(li)、液(ye)力(li)(li)、氣力(li)(li)來操(cao)作。球(qiu)閥(fa)與(yu)旋塞閥(fa)一樣,可(ke)以(yi)(yi)制成直角、三通(tong)、四通(tong)等形(xing)式。



2. 球閥(fa)的特點及選用


  ①. 球閥的(de)最大(da)特點是在眾多的(de)閥門(men)類型中其(qi)流(liu)體阻力最小,流(liu)動特性最好。


  ②. 對于要求快速啟閉(bi)的場合一般選用球閥。


  ③. 與(yu)蝶閥相比(bi),其重(zhong)量(liang)較大,結構尺寸也比(bi)較大,故不宜用于(yu)直徑太大的管道。


  ④. 球閥(fa)與旋塞閥(fa)相比,開關輕便,相對體(ti)積小(xiao),所以可(ke)以制成很大(da)口徑的閥(fa)門。


  ⑤. 球閥密(mi)封可(ke)靠(kao),結(jie)構簡單,維修方便,密(mi)封面與球面常處于(yu)閉合狀態,不(bu)易被介質沖蝕。


  ⑥. 與蝶閥(fa)(fa)(fa)一(yi)樣,長(chang)期影響它(ta)不(bu)能在石(shi)化生(sheng)產裝(zhuang)置上(shang)應(ying)(ying)用(yong)的(de)(de)問題是(shi)熱脹(zhang)或(huo)磨(mo)損(sun)后會造成密封(feng)不(bu)嚴。軟密封(feng)球(qiu)(qiu)閥(fa)(fa)(fa)雖(sui)有較好(hao)的(de)(de)密封(feng)性能,但當它(ta)用(yong)于(yu)易燃、易爆介(jie)質管道上(shang)時,尚需進行火災安(an)全試驗(yan)和防靜電試驗(yan)。因此(ci)(ci),石(shi)化生(sheng)產裝(zhuang)置上(shang)球(qiu)(qiu)閥(fa)(fa)(fa)應(ying)(ying)用(yong)不(bu)多。近年(nian)來,許多球(qiu)(qiu)閥(fa)(fa)(fa)生(sheng)產廠(chang)開發出(chu)了一(yi)些新型結(jie)構的(de)(de)球(qiu)(qiu)閥(fa)(fa)(fa),如軌道球(qiu)(qiu)閥(fa)(fa)(fa)、偏心球(qiu)(qiu)閥(fa)(fa)(fa)等,一(yi)些球(qiu)(qiu)閥(fa)(fa)(fa)將閥(fa)(fa)(fa)座(zuo)設置成金屬彈性閥(fa)(fa)(fa)座(zuo),使其(qi)在熱脹(zhang)和磨(mo)損(sun)的(de)(de)情況下仍有良好(hao)的(de)(de)密封(feng)。因此(ci)(ci),這些球(qiu)(qiu)閥(fa)(fa)(fa)已在石(shi)化生(sheng)產裝(zhuang)置上(shang)開始應(ying)(ying)用(yong)。


  ⑦. 直通球(qiu)閥(fa)用(yong)于(yu)截(jie)斷介(jie)質,三通球(qiu)閥(fa)可(ke)改變介(jie)質流(liu)動方向或進行分配。球(qiu)閥(fa)啟閉迅速(su),便于(yu)實(shi)現(xian)事(shi)故緊(jin)急切斷。由于(yu)節(jie)流(liu)可(ke)能(neng)造成密封件或球(qiu)體(ti)的損壞,一般不用(yong)球(qiu)閥(fa)節(jie)流(liu)。全通道球(qiu)閥(fa)不適于(yu)調節(jie)流(liu)量。



3. 球閥主要(yao)標(biao)準


  ①. GB/T 12237《石油(you)、石化及(ji)相關工業用的鋼制球閥》


  ②. GB/T 15185《鐵制和銅制球(qiu)閥(fa)》


  ③. GB/T 8464《內螺紋連(lian)接閘閥(fa)、截止(zhi)閥(fa)、球閥(fa)、止(zhi)回閥(fa)通用技術條件》


  ④. GB/T 8465.3《內螺紋連接閘閥(fa)(fa)、截(jie)止(zhi)閥(fa)(fa)、球閥(fa)(fa)、止(zhi)回閥(fa)(fa) 基本尺寸(cun) 鐵制球閥(fa)(fa)》


  ⑤. JB/T 53167《球閥(fa)產品(pin)質(zhi)量分等(deng)》


  ⑥. JB/Z 246《球(qiu)閥 靜(jing)壓壽命試驗規程》
