1. 低溫(wen)閥門主要指用于介質溫度-29~-196℃的閥門,常用到低溫球閥、低溫閘閥、低溫截止閥等。輸送介質為易燃、易爆、滲透性強的介質,如乙烯、液氧、液氫、液化天然氣、液化石油產品等物料。介質在升溫時要氣化,氣化時體積可膨脹數百倍。
2. 低(di)(di)溫(wen)條件下,材(cai)料(liao)的抗拉強度和(he)硬(ying)度提(ti)高,塑性和(he)韌性降(jiang)低(di)(di),呈現(xian)低(di)(di)溫(wen)脆性。材(cai)質(zhi)不合格,會(hui)造成殼體及密封面的外漏或內漏;零部件的綜合力(li)學性能、強度和(he)剛度滿足不了使用要求甚至斷裂,導致介質(zhi)泄(xie)漏引起爆(bao)炸(zha)。低(di)(di)溫(wen)材(cai)料(liao)部件在精加(jia)工(gong)之前必須進行深冷(leng)處理,以(yi)減小(xiao)低(di)(di)溫(wen)閥門在低(di)(di)溫(wen)工(gong)況下的收縮變形。
3. 材料的選(xuan)用:
a. 閥(fa)體、閥(fa)蓋(gai)、閥(fa)座、啟閉(bi)件
溫度(du)(du)高(gao)于(yu)-100℃選用鐵素體(ti)不銹(xiu)鋼,溫度(du)(du)低于(yu)-100℃選用奧氏(shi)體(ti)不銹(xiu)鋼。
b. 緊固件
溫度(du)高(gao)于-100℃時,螺栓采用Ni、Cr-Mo等合金(jin)鋼,經熱處理(li),以防止螺紋咬傷;溫度(du)低(di)于-100℃時,螺栓材料用奧(ao)氏體不銹鋼,螺母材料采用Mo鋼或(huo)Ni鋼。
c. 墊片
使(shi)用溫(wen)度高(gao)于-196℃,低溫(wen)最高(gao)使(shi)用壓力(li)為(wei)5MPa時(shi),采(cai)用不銹鋼帶石棉纏(chan)繞(rao)式(shi)墊(dian)片(pian)、不銹鋼帶聚四氟(fu)乙烯(xi)纏(chan)繞(rao)式(shi)墊(dian)片(pian)或不銹鋼帶膨脹石墨纏(chan)繞(rao)式(shi)墊(dian)片(pian)。
d. 閥桿

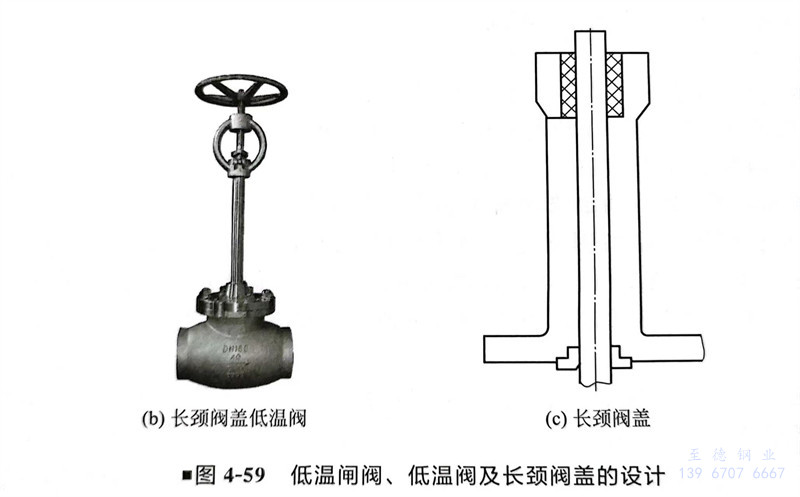

奧氏體不(bu)銹耐酸鋼制造,經熱處(chu)理,以提(ti)高抗拉強度(du),鍍硬鉻(ge)(鍍層厚度(du)0.04~0.06mm),或(huo)進行滲氮處(chu)理,以提(ti)高表面(mian)硬度(du)。介(jie)質(zhi)溫(wen)(wen)度(du)的降低容易在填(tian)(tian)料函處(chu)產生(sheng)泄漏和結冰(bing),閥門閥蓋長頸結構,填(tian)(tian)料避開低溫(wen)(wen)區,提(ti)高填(tian)(tian)料的使用性(xing)能和使用壽(shou)命,見圖(tu)4-59。
設計成(cheng)加長閥蓋的原(yuan)因如下(xia):
①. 長頸閥蓋具有保護填料函的功能,因為填料函的密封性是低溫閥的關鍵之一。
②. 長頸結構便于纏繞保冷材料,防止冷能損失,利于裝配,特別是小口徑的截止閥等低溫閥。
③. 長頸結構便于閥門主件通過閥蓋拆開進行快速更換。例如,配管時長頸閥蓋可以穿過“冷箱”壁伸出,更換閥門主件時,只需通過閥蓋進行拆換,而不需拆卸閥體。閥體與管道焊接成一體,盡可能地減少冷箱的滲漏,保證閥門的密封性。
④. 如果不設計成加長閥蓋,手動操作的部位溫度很低,有一定的人員傷害危險性,如果使用電動或氣動執行器操作閥門,也會使執行器在低溫度環境中失效或者降低其壽命。
e. 閥體泄壓孔

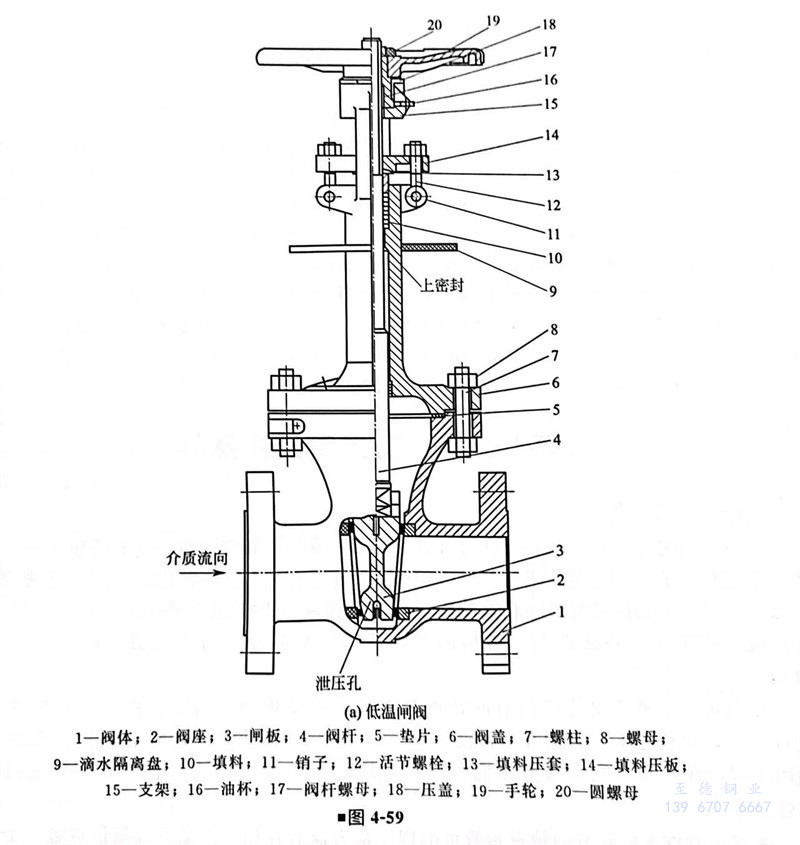

當閥(fa)(fa)芯(xin)關(guan)閉后,殘留(liu)在(zai)閥(fa)(fa)體(ti)中腔的低溫介質(zhi)從周圍環(huan)境中大量吸(xi)收熱量,迅速汽化(hua),在(zai)閥(fa)(fa)體(ti)內(nei)產生很高的壓(ya)(ya)強異常(chang)升壓(ya)(ya)可能將閘板緊(jin)緊(jin)地壓(ya)(ya)在(zai)閥(fa)(fa)座上,導致閘板卡死,使閥(fa)(fa)門(men)不能正常(chang)工作,也(ye)可能沖壞填(tian)料(liao)和(he)法蘭墊片(pian),甚(shen)至引起閥(fa)(fa)體(ti)爆炸。閥(fa)(fa)門(men)中腔的泄(xie)壓(ya)(ya):采用泄(xie)壓(ya)(ya)孔(kong)防止異常(chang)升壓(ya)(ya),泄(xie)壓(ya)(ya)孔(kong)開設位(wei)置(zhi)視閥(fa)(fa)門(men)結構而定,見圖4-59(a)。
4. 低溫閥門的(de)描述及(ji)標準
國內低溫閥(fa)(fa)(fa)門標(biao)準(zhun)有(you)GB/T 24925《低溫閥(fa)(fa)(fa)門技術條件》。例如某DN300低溫閘(zha)閥(fa)(fa)(fa)選(xuan)用(yong)描述如下:閥(fa)(fa)(fa)體材(cai)料選(xuan)用(yong)A351-CF8,TRIM(內件)10-316。壓力等(deng)級(ji)選(xuan)用(yong)Class150。端(duan)部用(yong)RF(突(tu)面)法蘭式的。制作類型(xing)(xing)BB(螺(luo)栓連接(jie)型(xing)(xing)閥(fa)(fa)(fa)帽),OS&Y(外螺(luo)紋(wen)閥(fa)(fa)(fa)桿(gan)及閥(fa)(fa)(fa)軛)EX(加長閥(fa)(fa)(fa)桿(gan))/FWDG(彈性閘(zha)板),Gear(齒輪)-196℃RELIEF HOLE(泄壓孔),閥(fa)(fa)(fa)門標(biao)準(zhun)采用(yong)API 600。
