一、管子
大外(wai)徑系列。
二、管法蘭
1. 歐式法蘭。
2. 壓(ya)力(li)(li)等(deng)級(ji):德國標準《壓(ya)力(li)(li)和溫度說明、概念、公稱壓(ya)力(li)(li)等(deng)級(ji)》(DIN2401)規定的公稱壓(ya)力(li)(li)等(deng)級(ji)如下(xia)所(suo)示:
1.6、(2)①、2.5、(3.2)、4、(5)、6、(8)、10、(12.5)、16、(20)、25、(32)、40、(50)、63②、(80)、100、(125)、160、(200)、250、(315)、400、(500)、630、(700)、(800)、1000、(1250)、1600、(2000)、2500、4000、6300。
注:①. 應優先選(xuan)用其中不帶括弧的壓力等級;
②. 以(yi)前也用過64這個數,63與64可以(yi)互換。
在DIN2401 壓(ya)力(li)等級(ji)系(xi)列標準(zhun)中(zhong),規定(ding)公稱壓(ya)力(li)為200℃時的(de)最(zui)大許(xu)用工作(zuo)壓(ya)力(li),單位為bar。
此壓力等(deng)級(ji)系列(lie)標(biao)準(zhun)在(zai)俄羅斯及東歐影響較大(da),我國JB、HG法蘭標(biao)準(zhun)的(de)公稱壓力等(deng)級(ji)也與此壓力等(deng)級(ji)標(biao)準(zhun)相同。
3. 公稱直徑(jing):DN6~4000mm。
4. 法蘭密(mi)封面(mian)(mian):平面(mian)(mian)、凸臺面(mian)(mian)、凹凸面(mian)(mian)、榫槽面(mian)(mian)、橡膠環連接(jie)面(mian)(mian)、透(tou)鏡(jing)面(mian)(mian)及(ji)膜(mo)片焊接(jie)面(mian)(mian)7種(zhong)。
5. 法蘭(lan)型式(shi):平焊(han)板式(shi)、平焊(han)松(song)(song)套(tao)式(shi)、翻(fan)邊松(song)(song)套(tao)式(shi)、對(dui)(dui)焊(han)翻(fan)邊松(song)(song)套(tao)式(shi)、對(dui)(dui)焊(han)環(huan)翻(fan)邊松(song)(song)套(tao)式(shi)、對(dui)(dui)焊(han)式(shi)、螺紋連接式(shi)、整體式(shi)及法蘭(lan)蓋9種。
三、德國常(chang)用的標(biao)準(zhun)

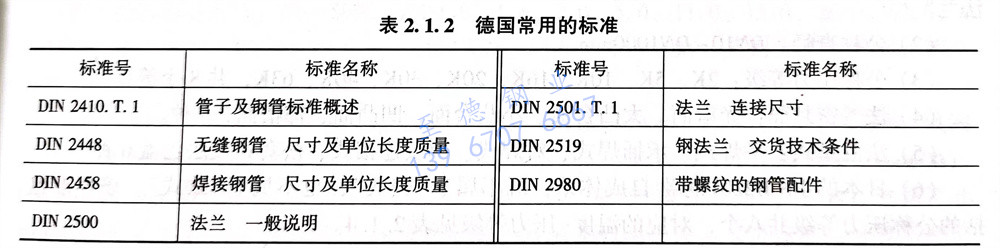

德國常(chang)用的(de)標準(zhun)見表2.1.2。
DIN 2410.T.1 管(guan)子及(ji)鋼管(guan)標準概述
DIN 2501.T.1 法蘭 連接尺寸
DIN 2448 無(wu)縫鋼管 尺寸及單(dan)位長度(du)質量
DIN 2519 鋼(gang)法蘭 交貨技術條件
DIN 2458 焊接鋼管 尺寸及單位(wei)長度質量
DIN 2980 帶螺紋的鋼(gang)管配(pei)件
DIN 2500 法(fa)蘭 一般說明(ming)
