一(yi)、管子


  基本(ben)上屬大外徑系列ISO4200,標準ISO4200系列1基本(ben)上采用了ASME的尺寸,僅DN>1100mm時(已不太(tai)常用)使(shi)用了“小外徑系列”的尺寸。



二、管法蘭


(1)管法(fa)蘭(lan)同時(shi)包括了“美式(shi)法(fa)蘭(lan)”和“歐(ou)式(shi)法(fa)蘭(lan)”兩個系列。ISO7005-1代表了當前世界法(fa)蘭(lan)標準的(de)應用趨勢。


(2)公稱壓力等級(ji)(ji):第(di)一系(xi)列(lie):PN1.0、1.6、2.0、5.0、11.0、15.0、26.0、42.0,8個等級(ji)(ji);第(di)二系(xi)列(lie):PN 0.25、0.6、2.5、4.0,共4個等級(ji)(ji)。第(di)一系(xi)列(lie)為基本(ben)系(xi)列(lie),第(di)二系(xi)列(lie)為限制(zhi)系(xi)列(lie)。


(3)上述兩個(ge)系(xi)(xi)(xi)列(lie)中(zhong)的(de)(de)(de)PN2.5、PN6、PN10、PN16、PN25、PN40共(gong)(gong)6個(ge)等(deng)(deng)級屬“歐洲(zhou)系(xi)(xi)(xi)列(lie)”。而PN20(相(xiang)(xiang)當于(yu)Class150)、PN50(相(xiang)(xiang)當于(yu)Class300)、PN110(相(xiang)(xiang)當于(yu)Class600)、PN150、PN260(相(xiang)(xiang)當于(yu)Class1500)、PN420共(gong)(gong)6個(ge)等(deng)(deng)級屬于(yu)“美洲(zhou)系(xi)(xi)(xi)列(lie)”,二者在(zai)結構尺寸(cun)和密封面尺寸(cun)上是不能互(hu)換的(de)(de)(de)。上述美洲(zhou)系(xi)(xi)(xi)列(lie)和歐洲(zhou)系(xi)(xi)(xi)列(lie)兩個(ge)壓力(li)等(deng)(deng)級標(biao)(biao)準(zhun)在(zai)世界不同區域均有很大的(de)(de)(de)影響,目前還無法統一(yi)成一(yi)個(ge)標(biao)(biao)準(zhun)。國際標(biao)(biao)準(zhun)化組(zu)織考(kao)慮到這現狀(zhuang)制(zhi)定了相(xiang)(xiang)應的(de)(de)(de)標(biao)(biao)準(zhun),此標(biao)(biao)準(zhun)實(shi)際上是一(yi)個(ge)折中(zhong)的(de)(de)(de)標(biao)(biao)準(zhun)。它將(jiang)上述兩個(ge)標(biao)(biao)準(zhun)的(de)(de)(de)主(zhu)要(yao)壓力(li)等(deng)(deng)級分別(bie)列(lie)在(zai)兩個(ge)系(xi)(xi)(xi)列(lie)中(zhong)。

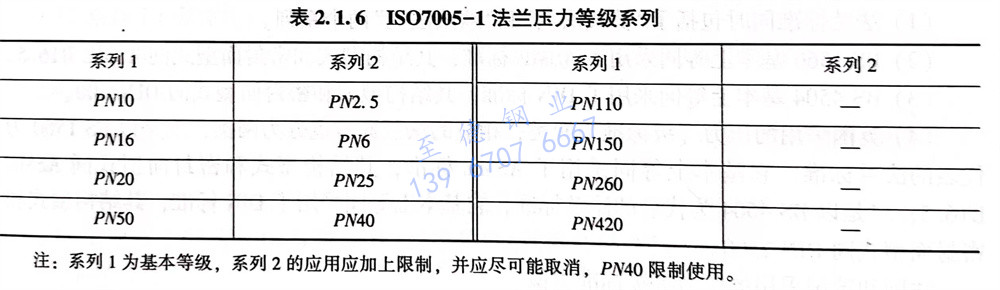

(4)國際標(biao)準(zhun)化組織的法(fa)蘭標(biao)準(zhun)ISO7005-1同(tong)時包括(kuo)了“美洲(zhou)系列”和“歐洲(zhou)系列”兩個(ge)系列,以期與這兩個(ge)標(biao)準(zhun)體系都能配伍,它代(dai)表了當前(qian)世(shi)界法(fa)蘭標(biao)準(zhun)的應用趨勢。如表2.1.6所(suo)示。



  注(zhu):系列1為基(ji)本等級(ji),系列2的應用應加上限(xian)制,并應盡可能取消(xiao),PN40限(xian)制使用。



三、ISO標準體系中常(chang)用(yong)的(de)標準

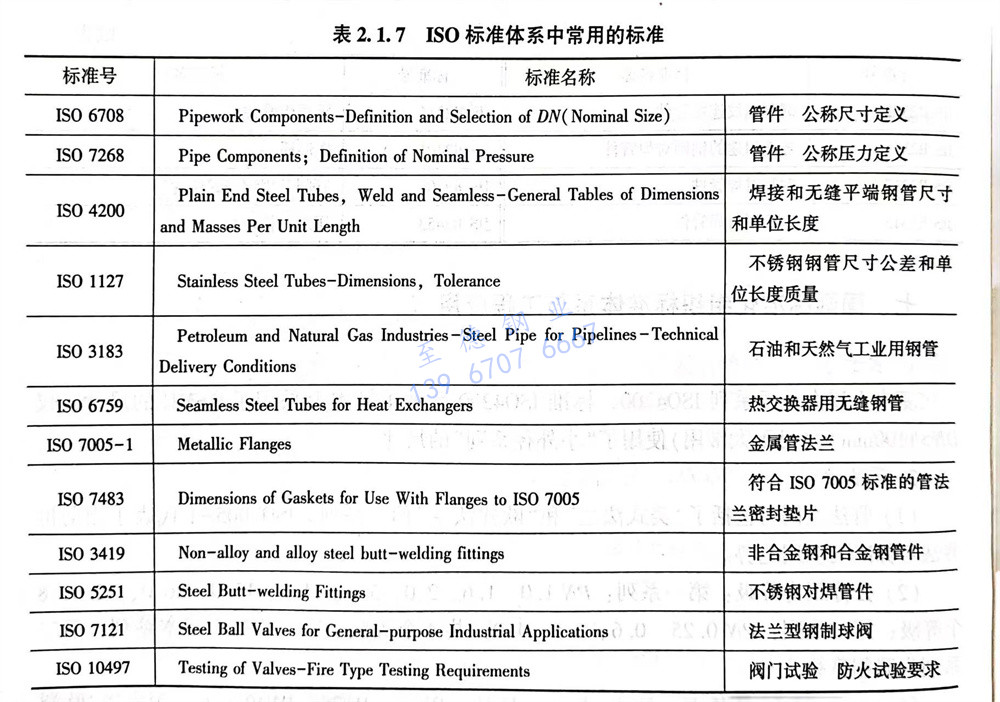

  ISO標(biao)準體系中常用(yong)的(de)標(biao)準見表2.1.7。
