一、管子
尺寸系(xi)列標準(HG/T20553)A系(xi)列屬于(yu)“大外徑(jing)系(xi)列”,B系(xi)列屬于(yu)“小外徑(jing)系(xi)列”。
二、法(fa)蘭
同(tong)時(shi)包含歐式法蘭和美式法蘭。
1. 歐式法蘭標準(HG/T 20592)
①. 壓力等(deng)級:PN2.5、6、10、16、25、40、63、100、160等(deng)9個等(deng)級。
②. 公稱直徑:DN10~DN2000mm。
③. 法蘭型式(shi):板式(shi)平焊(han)、帶頸平焊(han)、帶頸對焊(han)、整(zheng)體式(shi)、承插(cha)焊(han)、螺(luo)紋、對焊(han)環松套(tao)、平焊(han)環松套(tao)、法蘭蓋、襯里(li)法蘭蓋等10種(zhong)。
④. 密封(feng)面(mian)型式:突面(mian)、凹凸面(mian)、榫槽(cao)面(mian)、環(huan)連接面(mian)、全平(ping)面(mian)等(deng)5種。它可以與JB閥門配套使用。
2. 美式法蘭標(biao)準(zhun)(HG/T 20615)
①. 公稱壓(ya)力:Class 150(PN20)、Class 300(PN50)、Class 600(PN11.0)、Class900(PN15.0)、Class 1500(PN26.0)和(he)Class 2500(PN42.0)共6個壓(ya)力等級。
②. 公稱直徑:DN15~600。
③. 法(fa)(fa)(fa)蘭(lan)型式:帶(dai)頸平焊、帶(dai)頸對焊、長高徑法(fa)(fa)(fa)蘭(lan)、整體法(fa)(fa)(fa)蘭(lan)、承插焊法(fa)(fa)(fa)蘭(lan)、螺紋法(fa)(fa)(fa)蘭(lan)、對焊環套法(fa)(fa)(fa)蘭(lan)、法(fa)(fa)(fa)蘭(lan)蓋等(deng)8種(zhong)。
④. 密封面(mian)(mian)型式(shi)(shi):突(tu)面(mian)(mian)、凹凸面(mian)(mian)、榫槽面(mian)(mian)、環連接(jie)面(mian)(mian)、全平面(mian)(mian)等5種(zhong)型式(shi)(shi)。
化工行業(ye)管道標準(zhun)(zhun)體(ti)(ti)系也是(shi)一(yi)個(ge)相對比較完整的(de)標準(zhun)(zhun)體(ti)(ti)系,同時(shi)具有(you)“大(da)外(wai)徑(jing)系列(lie)”和(he)“小外(wai)徑(jing)系列(lie)”、“歐(ou)式法(fa)蘭”和(he)“美(mei)式法(fa)蘭”兩個(ge)系列(lie),故其使用(yong)面比較廣(guang),它既可(ke)以與(yu)國(guo)外(wai)的(de)ASME、DIN、ISO等標準(zhun)(zhun)配(pei)合使用(yong),又可(ke)以與(yu)國(guo)內(nei)的(de)GB、SH、JB等標準(zhun)(zhun)配(pei)合使用(yong)。
3. 美式大直徑鋼制管法蘭標(biao)準(HG/T 20623)
①. 公(gong)稱壓力(li):Class 150(PN20)、Class300(PN50)、Class 600(PN11.0)、Class900(PN15.0)共4個壓力(li)等級(A、B系(xi)列相同(tong))。
②. 公稱直(zhi)徑:DN650~1500(A、B系列(lie)相同)。
③. 法(fa)蘭(lan)(lan)型式(shi):帶頸對焊法(fa)蘭(lan)(lan)、法(fa)蘭(lan)(lan)蓋等(deng)8種。
④. 密封面(mian)型式(shi):A系(xi)列(lie)為(wei)突(tu)面(mian)(RF)、環連(lian)接(jie)面(mian)(RJ),B系(xi)列(lie)為(wei)突(tu)面(mian)(RF)。
三、法蘭標(biao)準(HG/T 20592和(he)HG/T 20615)
化工(gong)行業標準(zhun)體(ti)系(xi)的管法蘭(lan)(lan)標準(zhun)參照了(le)ISO 7005-1標準(zhun)的編(bian)寫模式,即(ji)同時包含了(le)“歐式法蘭(lan)(lan)”和“美式法蘭(lan)(lan)”兩個體(ti)系(xi)。
其歐式(shi)法(fa)蘭(lan)標準HG/T 20592的公(gong)稱(cheng)壓力(li)等(deng)級共包括PN0.25、PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0、PN16.0、PN25.0等(deng)10個壓力(li)等(deng)級,公(gong)稱(cheng)直徑范圍為DN10~DN2000mm,法(fa)蘭(lan)型(xing)式(shi)有板式(shi)平(ping)焊、帶(dai)頸平(ping)焊、帶(dai)頸對焊、整體式(shi)、承插(cha)焊、螺紋、對焊環松套、平(ping)焊環松套、法(fa)蘭(lan)蓋、襯(chen)里(li)法(fa)蘭(lan)等(deng)10種(zhong),密(mi)封面(mian)型(xing)式(shi)有突面(mian)、凹凸面(mian)、榫槽(cao)面(mian)、環連(lian)接面(mian)、全平(ping)面(mian)等(deng)5種(zhong)。它可以(yi)與我國的JB閥門配(pei)套使用(yong)。
其(qi)美式法(fa)蘭標準HG/T 20615基本上等(deng)(deng)效采用(yong)了ASME標準。其(qi)中,對(dui)于DN≤600mm的(de)(de)法(fa)蘭則等(deng)(deng)效采用(yong)了ASME B16.5標準,而對(dui)DN≥650mm的(de)(de)法(fa)蘭則等(deng)(deng)效采用(yong)API 605標準。法(fa)蘭的(de)(de)公稱壓力(li)等(deng)(deng)級(ji)共(gong)包括(kuo)PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0等(deng)(deng)6個壓力(li)等(deng)(deng)級(ji),公稱直徑范圍(wei)為(wei)DN15~DN1500mm,法(fa)蘭型(xing)式有帶頸(jing)平焊(han)、帶頸(jing)對(dui)焊(han)、整體法(fa)蘭、承(cheng)插(cha)焊(han)、螺(luo)紋、松套等(deng)(deng)5種,密封面(mian)型(xing)式有突面(mian)、凹凸面(mian)、榫槽(cao)面(mian)、環(huan)連接面(mian)、全平面(mian)等(deng)(deng)5種型(xing)式。
化工(gong)行(xing)業(ye)工(gong)業(ye)管道(dao)標(biao)(biao)準體(ti)系(xi)也是一個(ge)相對比較完(wan)整的標(biao)(biao)準體(ti)系(xi),而且經(jing)歷了若干年(nian)的生產(chan)實踐(jian)檢(jian)驗,具有(you)成(cheng)熟的使(shi)用(yong)(yong)經(jing)驗。其使(shi)用(yong)(yong)面比較廣(guang),它既可以(yi)與國外的ASME、DIN、ISO等(deng)標(biao)(biao)準配合使(shi)用(yong)(yong),又(you)可以(yi)與國內的GB、SH、JB等(deng)標(biao)(biao)準配合使(shi)用(yong)(yong)。
四、化工行業標準(zhun)體系(xi)中(zhong)的(de)常用標準(zhun)

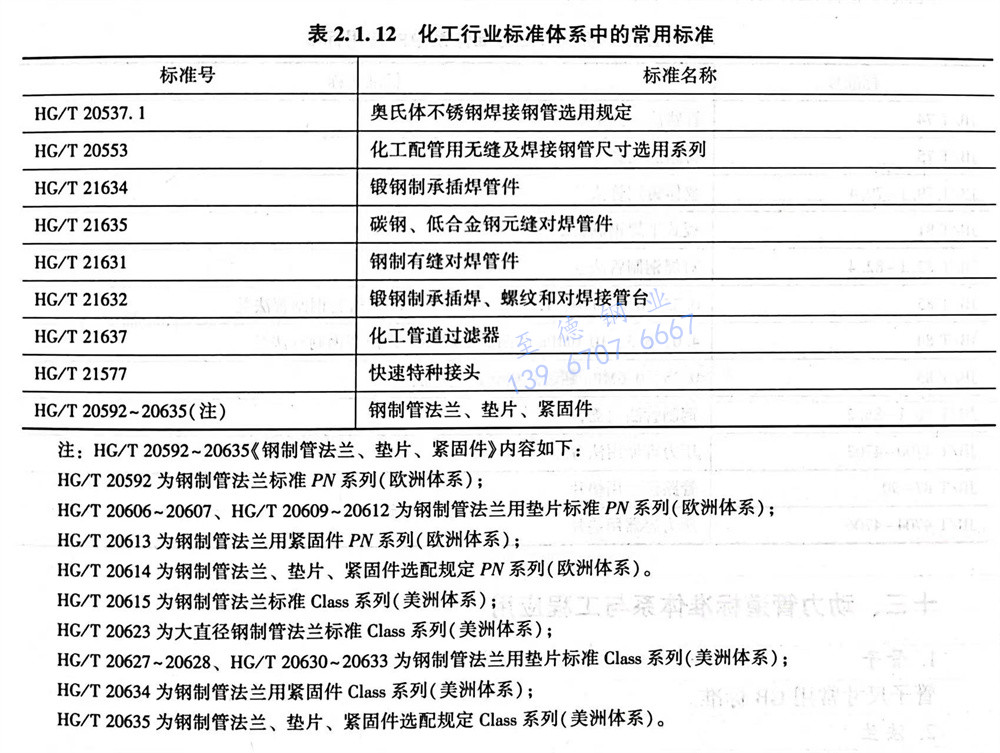

化工(gong)行業標準(zhun)體系中的常用標準(zhun)見表2.1.12。
HG/T 20537.1 奧氏體(ti)不銹鋼(gang)焊接(jie)鋼(gang)管選用規(gui)定
HG/T 20553 化(hua)工配管(guan)用無縫及焊接鋼管(guan)尺寸選(xuan)用系列
HG/T 21634 鍛鋼制承(cheng)插焊管件
HG/T 21635 碳鋼(gang)、低合金鋼(gang)元(yuan)縫對焊(han)管件
HG/T 21631 鋼制有縫(feng)對焊管(guan)件
HG/T 21632 鍛鋼制(zhi)承插焊、螺紋和對焊接管臺
HG/T 21637 化工管(guan)道過濾(lv)器
HG/T 21577 快速特種接頭
HG/T 20592~20635(注)鋼制(zhi)管法蘭、墊片、緊(jin)固件(jian)
注:HG/T 20592~20635《鋼(gang)制管法(fa)蘭、墊片、緊固(gu)件》內容(rong)如下:
HG/T 20592為鋼制管法(fa)蘭標準(zhun)PN系(xi)(xi)列(歐洲體系(xi)(xi));
HG/T 20606~20607、HG/T 20609~20612為(wei)鋼制管法蘭用墊片標準PN系列(歐洲體系);
HG/T 20613 為(wei)鋼制管法蘭用緊(jin)固件PN系列(歐洲體系);
HG/T 20614為鋼(gang)制管法蘭(lan)、墊片、緊固件(jian)選配規(gui)定PN系列(歐洲體系)。
HG/T 20615為鋼制管(guan)法蘭標(biao)準Class系列(美(mei)洲體系);
HG/T 20623 為大直(zhi)徑鋼制管法蘭標準(zhun)Class系列(美洲體(ti)系);
HG/T 20627~20628、HG/T 20630~20633為(wei)鋼制管法蘭用墊片標準Class系列(美洲體系);
HG/T 20634為鋼制管法蘭用(yong)緊固件Class系(xi)列(美洲體系(xi));
HG/T 20635為(wei)鋼制管法蘭、墊片、緊固(gu)件選(xuan)配(pei)規定Class系列(美洲體系)。
