一(yi)、疏水閥前(qian)異徑管的配管設計

  ①. 同心為(wei)同一(yi)中(zhong)(zhong)心軸的位置，偏(pian)心為(wei)小(xiao)頭(tou)的中(zhong)(zhong)心軸位置大頭(tou)為(wei)偏(pian)離小(xiao)頭(tou)中(zhong)(zhong)心軸。

  ②. 當(dang)大(da)小頭(tou)布置在疏(shu)水閥前的(de)立管上時，用(yong)同心的(de)，防止阻力大(da)。

  ③. 當(dang)大小(xiao)頭布置在(zai)疏水(shui)閥前的(de)(de)水(shui)平管上(shang)時，用(yong)底平偏心的(de)(de)，防(fang)止同(tong)心的(de)(de)造(zao)成積液。

二、泵入口前異徑管(guan)的配管(guan)設計(ji)

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異徑管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工業金(jin)屬管道(dao)設計規(gui)范》、API RP686《機械裝置(zhi)和裝置(zhi)設計的(de)推(tui)薦實(shi)施(shi)規(gui)程》規(gui)定：離心泵(beng)入(ru)口處水平(ping)的(de)偏(pian)心異(yi)(yi)徑(jing)管一般(ban)采用頂(ding)平(ping)布置(zhi)，但(dan)在異(yi)(yi)徑(jing)管與向上彎(wan)(wan)的(de)彎(wan)(wan)頭直(zhi)接(jie)連接(jie)的(de)情況下(xia)，可采用底平(ping)布置(zhi)。異(yi)(yi)徑(jing)管應靠近泵(beng)入(ru)口。

三、其他位置異徑(jing)管的配管設計(ji)

  ①. 管(guan)廊上水平管(guan)道變(bian)徑連接(jie)，如(ru)無(wu)特殊要求(qiu)，一般應(ying)選用底平偏心異徑管(guan)。

  ②. 垂直管上(shang)宜選用同心(xin)異徑管。

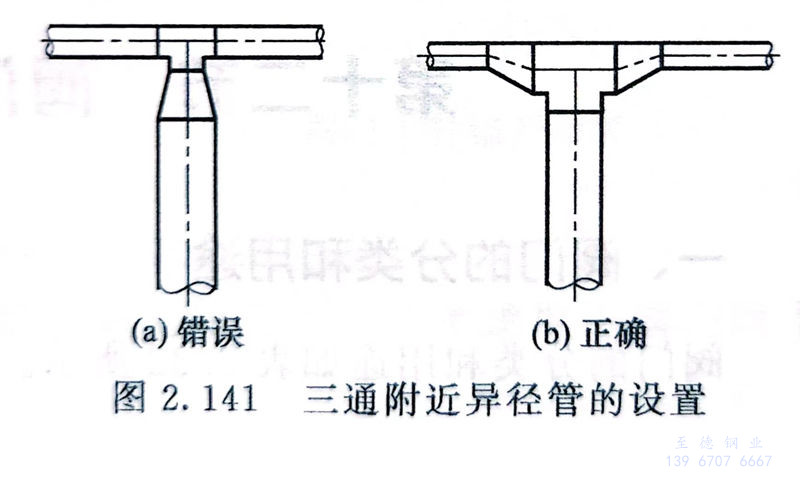

  ③. 在(zai)(zai)(zai)三(san)通附近設(she)置異(yi)徑管時，對(dui)于匯流(liu)(liu)三(san)通，異(yi)徑管應布置在(zai)(zai)(zai)匯流(liu)(liu)前的管道上；對(dui)于分流(liu)(liu)三(san)通，異(yi)徑管應布置在(zai)(zai)(zai)分流(liu)(liu)后的管道上，見圖2.141。

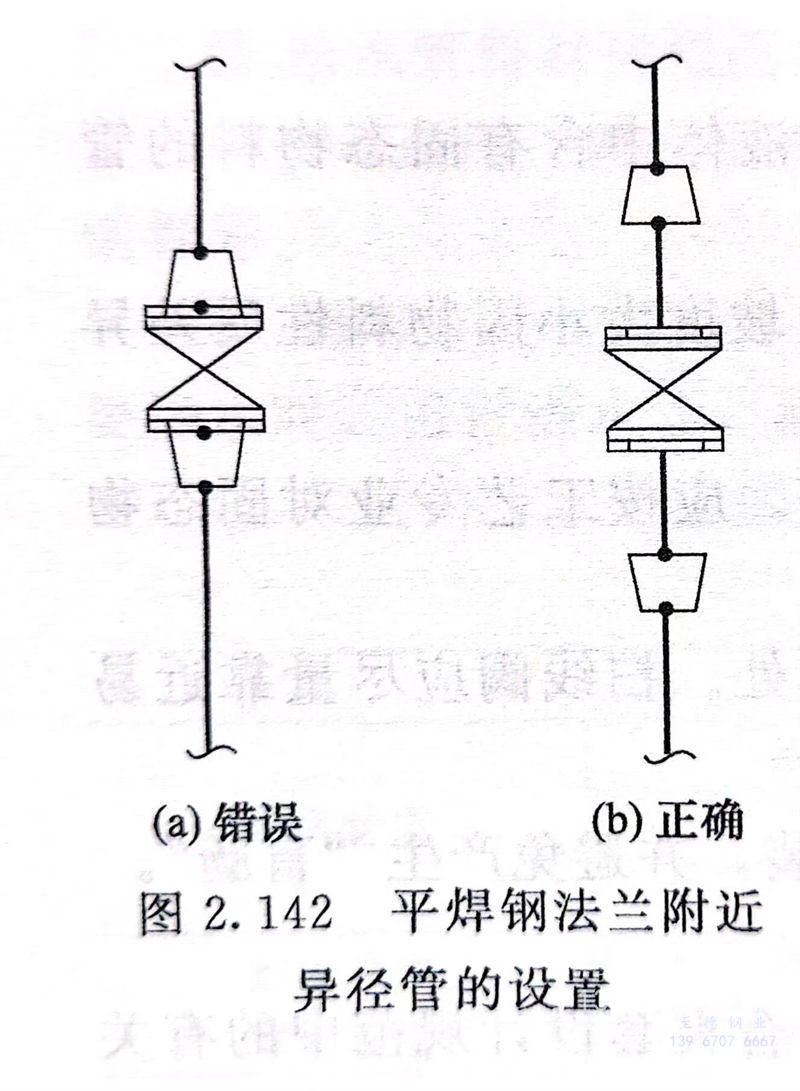

  ④. 平(ping)焊(han)鋼法蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四(si)、調節閥兩側管(guan)道上的異徑管(guan)的配管(guan)設計

  ①. 調節閥(fa)兩(liang)側管道上的(de)異(yi)徑管應緊(jin)靠調節閥(fa)。

  ②. 調節(jie)閥兩側管(guan)道上(shang)的(de)異(yi)徑管(guan)宜采用底平布置。
