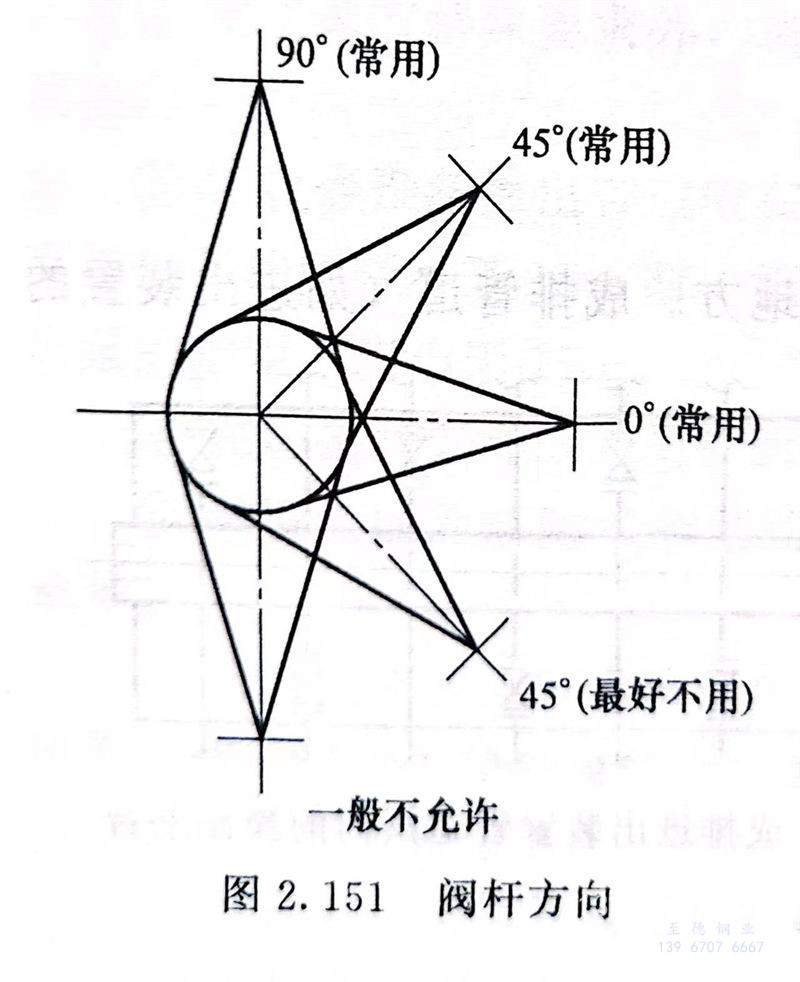

①. 除非工藝有特殊要求,水平管道上的閥門(men),閥桿方向可按下列順序確定:垂直向上,水平,向上傾斜45°,向下傾斜45°(最好不用),如圖2.151所示。一般不允許垂直向下。
②. 低(di)溫介質管道上的(de)閥(fa)門宜安裝在水平管道上,閥(fa)桿方向(xiang)宜垂直(zhi)向(xiang)上。
③. 某些工藝管線或安全閥(fa)前(qian)管線上(shang)的閘(zha)閥(fa),為了防止閥(fa)芯脫落,可水平布置閥(fa)桿(gan)。
工(gong)程(cheng)應用:閥桿方向(xiang)垂直朝下(xia)引起的事故
筆者(zhe)在某正(zheng)在運行的(de)(de)(de)工(gong)廠參觀時,發(fa)現(xian)有(you)(you)一(yi)(yi)工(gong)藝危險介(jie)質物料水平管(guan)(guan)(guan)線的(de)(de)(de)閥(fa)(fa)門閥(fa)(fa)桿(gan)(gan)垂(chui)直(zhi)向下布置,閥(fa)(fa)桿(gan)(gan)垂(chui)直(zhi)向下后,閥(fa)(fa)門手輪高度在1.7m左右,維護人(ren)員(yuan)正(zheng)好(hao)能夠操(cao)作到(dao)。工(gong)藝對這(zhe)條管(guan)(guan)(guan)線的(de)(de)(de)閥(fa)(fa)門閥(fa)(fa)桿(gan)(gan)布置沒有(you)(you)特殊要求,與廠內人(ren)員(yuan)一(yi)(yi)起(qi)檢查(cha)設計圖(tu)紙,發(fa)現(xian)這(zhe)是一(yi)(yi)起(qi)配管(guan)(guan)(guan)設計的(de)(de)(de)錯誤,可(ke)能配管(guan)(guan)(guan)設計人(ren)員(yuan)僅考慮到(dao)能夠操(cao)作接觸到(dao)手輪,才把閥(fa)(fa)桿(gan)(gan)垂(chui)直(zhi)向下布置。
閥(fa)(fa)桿垂直朝下可能會(hui)(hui)產生以下問(wen)題:閥(fa)(fa)桿垂直朝下,在使用(yong)過程(cheng)中,雜質等臟(zang)物(wu)的(de)沉積,會(hui)(hui)使閥(fa)(fa)門的(de)開關(guan)性變差;閥(fa)(fa)桿垂直朝下,操作人員容(rong)易碰到(dao)(dao)頭;由于壓力重力的(de)原(yuan)因會(hui)(hui)增(zeng)加填料泄漏的(de)概(gai)率;如果開關(guan)的(de)時(shi)(shi)候(hou)盤根突然泄漏,可能造成危險管內介質噴到(dao)(dao)眼睛、鼻子、嘴上,引起(qi)安全事故(gu);如果管內是(shi)液態介質,盤根滴漏時(shi)(shi),更換填料極不(bu)方便,也(ye)不(bu)好維修;使介質長期留存(cun)在閥(fa)(fa)蓋(gai)空(kong)間,容(rong)易腐蝕閥(fa)(fa)桿。
工(gong)程應用(yong):蝶(die)閥閥桿水(shui)平布置而手輪(lun)卻朝(chao)下

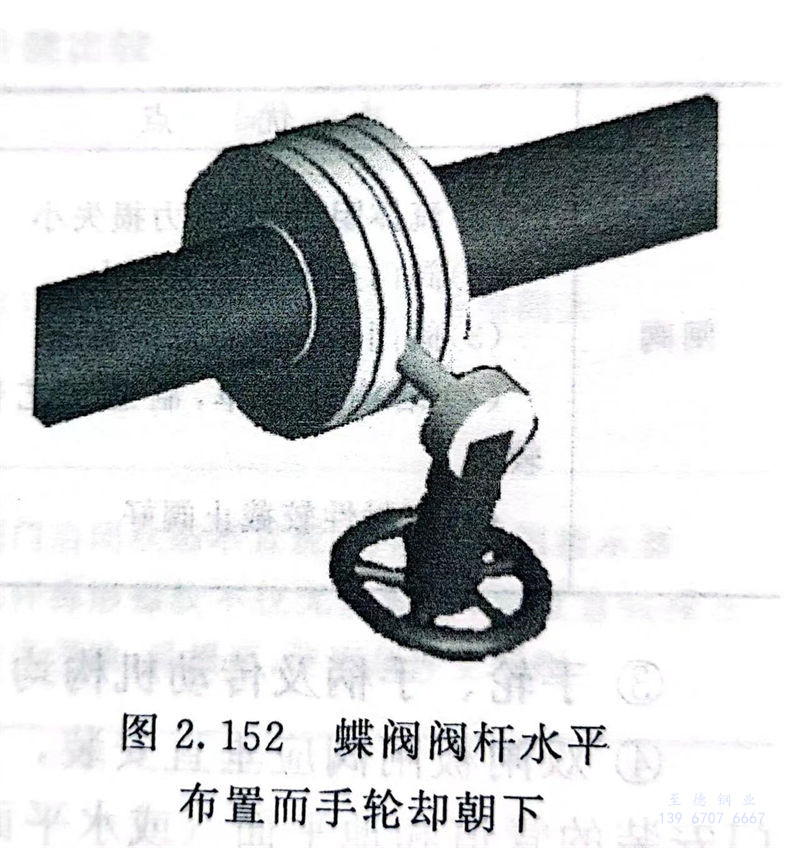

某設(she)備出口管(guan)道需裝三偏心的蝶(die)(die)閥(fa),管(guan)道是(shi)水(shui)平(ping)的,設(she)計時,考(kao)慮到操作與碰撞問題,蝶(die)(die)閥(fa)的閥(fa)桿按水(shui)平(ping)方(fang)(fang)(fang)向(xiang)(xiang)設(she)計,由(you)于配管(guan)設(she)計是(shi)用(yong)的三維軟(ruan)件,蝶(die)(die)閥(fa)的3D實(shi)體模型沒有按照實(shi)際設(she)置,設(she)計人員認為閥(fa)桿是(shi)水(shui)平(ping)方(fang)(fang)(fang)向(xiang)(xiang)的,手輪也應在(zai)水(shui)平(ping)方(fang)(fang)(fang)向(xiang)(xiang)。但是(shi),到施工(gong)現(xian)場后(hou),發現(xian)閥(fa)門手輪卻(que)是(shi)向(xiang)(xiang)下(xia)的,如圖2.152所(suo)示。
