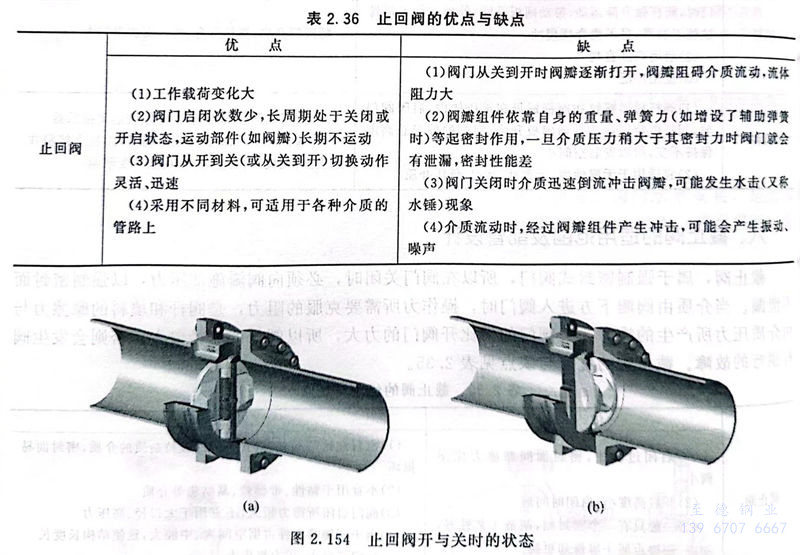

①. 止回閥主要作用是防止介質倒流、防止泵及其驅動裝置反轉,以及容器內介質的泄漏,它只允許介質向一個方向流動,當介質順流時閥瓣會自動開啟,當介質反向流動時能自動關閉。安裝時,應注意介質的流動方向應與止回(hui)閥上的箭頭方向一致。對于要求能自動防止介質倒流的場合應選用止回閥(表2.36)。


表 36.jpg


②. 止回閥(fa)(fa)關閉時,會在管(guan)路中(zhong)產(chan)生(sheng)水錘(chui)壓力,嚴重時會導致閥(fa)(fa)門(men)、管(guan)路或設備(bei)的(de)損壞,尤其對于大口管(guan)路或高壓管(guan)路,故應引(yin)起止回閥(fa)(fa)選用(yong)者的(de)高度注意。圖2.154所(suo)示(shi)為止回閥(fa)(fa)開與(yu)關時的(de)狀態。


③. 止回閥的(de)適用范圍


  a.為防止(zhi)介質逆流,在(zai)設備、裝(zhuang)置和(he)管道上(shang)都應安裝(zhuang)止(zhi)回(hui)閥。止(zhi)回(hui)閥一般適(shi)用(yong)于清凈介質,不宜用(yong)于含(han)有固(gu)體和(he)黏度(du)較大的介質。


  b. 公(gong)稱尺(chi)寸小于等于DN40時(shi)宜用升降(jiang)式止(zhi)回閥(fa),僅允(yun)許(xu)安裝(zhuang)在水平管道上(shang);公(gong)稱尺(chi)寸為DN50~DN400時(shi),宜采用旋啟式止(zhi)回閥(fa),不允(yun)許(xu)裝(zhuang)在介質由上(shang)到下的(de)垂直管道上(shang);公(gong)稱尺(chi)寸大于等于DN450時(shi),宜選用緩(huan)沖型(Tillting-Disc)止(zhi)回閥(fa);公(gong)稱尺(chi)寸DN100~DN400時(shi),也可以采用對(dui)夾(jia)式止(zhi)回閥(fa),其(qi)安裝(zhuang)位置(zhi)不受限制。


  c. 一般在直(zhi)徑(jing)小(xiao)于(yu)等于(yu)50mm的水平管道上都應選(xuan)用立式升(sheng)降止回閥。


  d. 旋啟(qi)式止回閥(fa)不宜(yi)制(zhi)成小(xiao)口徑閥(fa)門、可以(yi)做成很高的工(gong)作壓(ya)(ya)力,公稱壓(ya)(ya)力可以(yi)達到42MPa。而(er)且DN也(ye)可以(yi)做到很大,最大可達到2000mm以(yi)上。根據殼體(ti)及密封件的材質(zhi)(zhi)不同(tong)可以(yi)適用(yong)任(ren)何工(gong)作介質(zhi)(zhi)和(he)任(ren)何工(gong)作溫(wen)度范圍。介質(zhi)(zhi)為水(shui)、蒸汽、氣(qi)體(ti)、腐蝕性介質(zhi)(zhi)、油品、藥品等介質(zhi)(zhi)。溫(wen)度范圍在-196~800℃之間(jian)。


  e. 蝶式止回閥(fa)的安裝(zhuang)位置不(bu)受限制(zhi),可(ke)(ke)以安裝(zhuang)在水平管道上,也(ye)可(ke)(ke)以安裝(zhuang)在垂直或(huo)傾斜(xie)的管道上。


  f. 隔膜式止回閥適用(yong)于(yu)易產(chan)生(sheng)(sheng)水擊的(de)管道(dao)上,隔膜可以(yi)很好地(di)消除介(jie)質(zhi)逆流時產(chan)生(sheng)(sheng)的(de)水擊,它一(yi)般使(shi)用(yong)在低壓常溫(wen)管道(dao)上。特(te)別適用(yong)于(yu)自來(lai)水管道(dao)上,一(yi)般介(jie)質(zhi)工(gong)作溫(wen)度(du)在-20~120℃之間,工(gong)作壓力小于(yu)1.6MPa,隔膜式止回閥公稱尺寸最大可以(yi)達到DN2000。


  g.球(qiu)形(xing)止回(hui)(hui)閥可(ke)以(yi)制成大口徑。球(qiu)形(xing)止回(hui)(hui)閥的(de)殼體(ti)可(ke)以(yi)用(yong)不銹鋼制作(zuo),密(mi)封件的(de)空心球(qiu)體(ti)可(ke)以(yi)包聚四氟(fu)乙(yi)烯(xi)工(gong)程(cheng)材料,在(zai)一般腐蝕性(xing)介質的(de)管(guan)道上(shang)也可(ke)應用(yong),工(gong)作(zuo)溫度在(zai)-101~150℃之間(jian),其(qi)公(gong)稱(cheng)壓力小于(yu)等于(yu)4.0MPa,公(gong)稱(cheng)直徑在(zai)DN200~DN1200之間(jian)。


  h. 對于DN50以下(xia)的高中壓止回閥,宜(yi)選(xuan)用立式(shi)升(sheng)降(jiang)止回閥和直(zhi)通(tong)式(shi)升(sheng)降(jiang)止回閥。


  i. 對于DN50以下的(de)低壓止回閥,宜選用蝶式(shi)止回閥、立式(shi)升(sheng)降止回閥和隔膜式(shi)止回閥。


  j. 對于公稱尺(chi)寸大于DN50、小于DN600的高中壓止回閥,宜選用(yong)旋啟式止回閥。


  k. 對于(yu)(yu)公(gong)稱尺寸大于(yu)(yu)DN200、小于(yu)(yu)DN1200的中低壓止回閥,宜選用(yong)無磨(mo)損球(qiu)形止回閥。


  l. 對于公稱尺(chi)寸大于DN50、小于DN2000的低壓(ya)止回(hui)(hui)閥,宜選(xuan)用蝶式止回(hui)(hui)閥和隔膜式止回(hui)(hui)閥。


  m. 對于要(yao)求關閉時水擊沖擊比較(jiao)小或(huo)無水擊的管道,宜選用緩閉式旋啟止(zhi)回(hui)閥和緩閉式蝶(die)式止(zhi)回(hui)閥。


④. 直通式升降止回閥在水(shui)平管(guan)道和垂直管(guan)道上都可安(an)裝。


⑤. 升降式止回(hui)閥應裝在水平(ping)管道上(shang),立(li)式升降式止回(hui)閥可安(an)裝在管內(nei)介質自下而上(shang)流動的(de)垂直管道上(shang)。


⑥. 旋啟(qi)式止回閥應(ying)優先安(an)裝在水平(ping)管道上,也可安(an)裝在管內介質自下而上流動的垂直管道上,如圖2.155所示。


⑦. 對于水泵進(jin)口(kou)管道(dao)(dao),宜(yi)選用底(di)閥,底(di)閥一般(ban)只安裝在泵進(jin)口(kou)的垂直管道(dao)(dao)上,并(bing)且介質自下而(er)上流動。


⑧. 為(wei)降低泵出(chu)口切(qie)斷閥(fa)的安裝高度,可(ke)選用(yong)蝶式止回(hui)閥(fa),泵出(chu)口與所連接管道直徑(jing)不一致(zhi)時,可(ke)選用(yong)異徑(jing)止回(hui)閥(fa)。

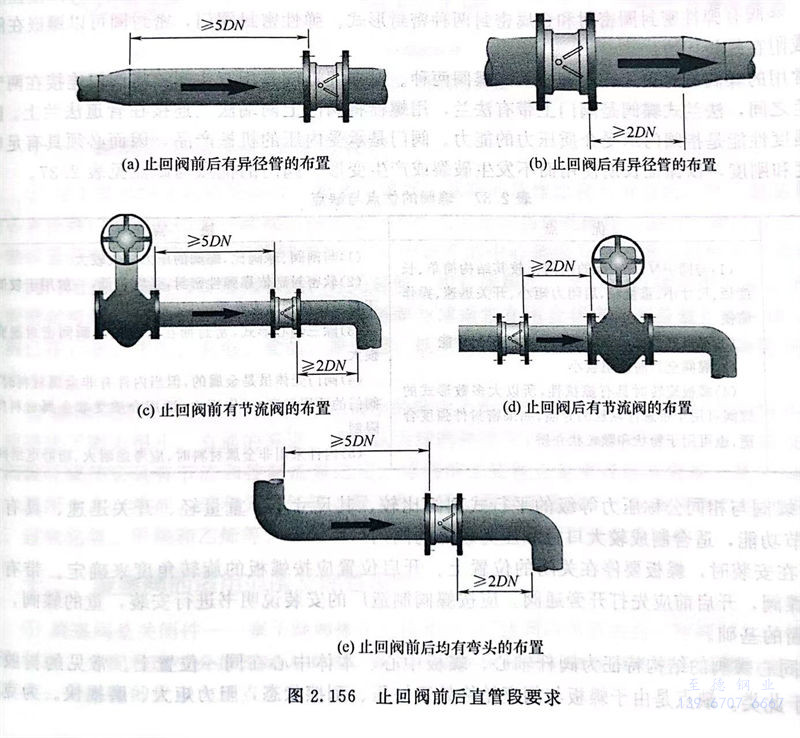

⑨. 當公(gong)稱直(zhi)徑大于等于DN80時,止回閥上(shang)游(you)至(zhi)少5DN及下游(you)至(zhi)少2DN之內不易布(bu)置管道管件(jian)(例如彎頭、異(yi)徑管、三通(tong)等),以防止湍流或阻塞流影響(xiang)止回閥瓣(ban)運(yun)動和(he)(he)過度磨損,在(zai)PIP PNE00001、MSS-SP-92和(he)(he)API 615標準(zhun)等標準(zhun)內有同(tong)樣(yang)的要(yao)求(qiu)。如圖2.156所示(shi),距離(li)要(yao)求(qiu)在(zai)間歇流管道、撬塊內的設(she)計(ji),可以不遵(zun)循。


156.jpg 157.jpg


工程應(ying)用:某國外改造項目成本較高的設計(ji)變更

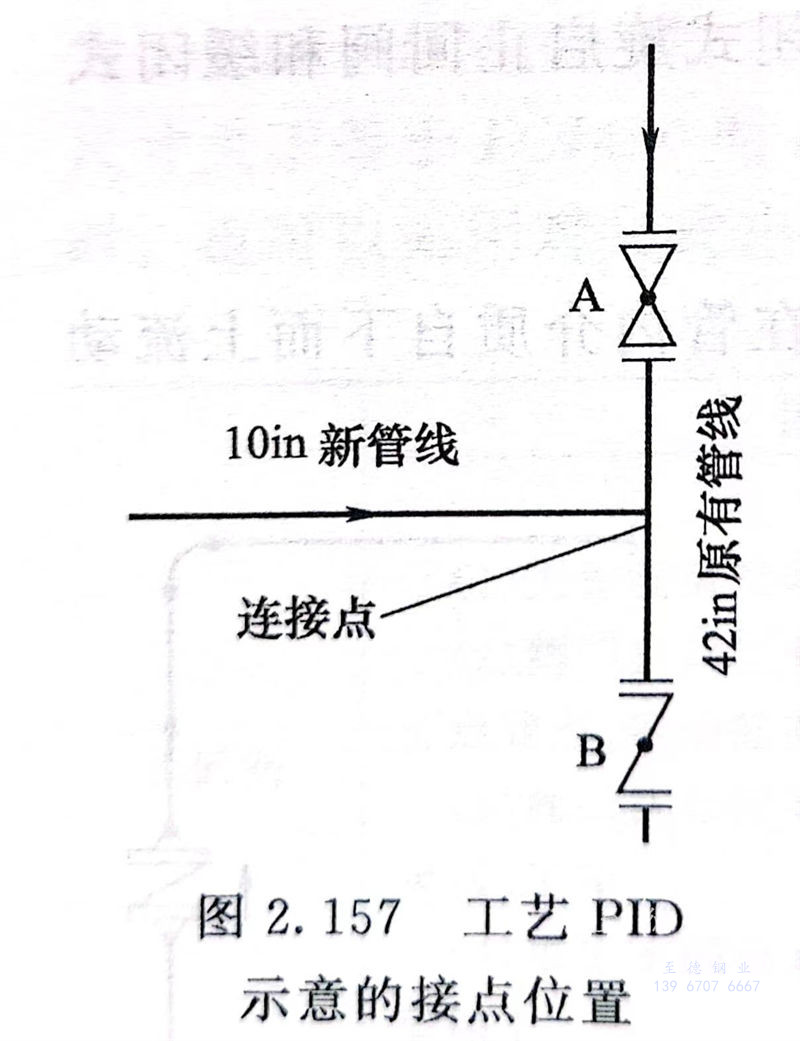

  某改造(zao)工程,有(you)一條口徑10in(1in=0.0254.0254m)的工藝物料(liao)新(xin)管(guan)線(xian),需要(yao)接(jie)入(ru)到(dao)原(yuan)(yuan)有(you)正在(zai)運行的42in管(guan)線(xian),如圖(tu)2.157所示,是(shi)報價階段(duan)確定的接(jie)點位置。詳細設計時,發現閥(fa)A和流(liu)量(liang)計B之(zhi)間(jian)的尺寸距(ju)離非常短,如果按(an)照原(yuan)(yuan)規劃PID的示意,正好在(zai)原(yuan)(yuan)有(you)管(guan)線(xian)的一個(ge)閘(zha)閥(fa)A和一個(ge)止(zhi)(zhi)回閥(fa)B之(zhi)間(jian),而(er)閘(zha)閥(fa)與止(zhi)(zhi)回閥(fa)之(zhi)間(jian)距(ju)離非常近,只有(you)5DN,根據項目所執(zhi)行的美標(biao)標(biao)準 MSS SP-92-2012《MSS閥(fa)門用戶指南(nan)》要(yao)求(qiu),這(zhe)種止(zhi)(zhi)回閥(fa)的上游5DN和下游2DN之(zhi)間(jian)不能布(bu)置任何分支。因此,這(zhe)個(ge)連接(jie)點的位置也需要(yao)重新(xin)尋找(zhao)和確定。在(zai)已有(you)管(guan)線(xian)上找(zhao)到(dao)的新(xin)連接(jie)點位置,需要(yao)新(xin)增10in管(guan)線(xian)200m,造(zao)成(cheng)成(cheng)本較高的設計變更。
