①. 蝶閥的閥瓣是個圓盤,圍繞閥座內的一個軸旋轉。旋角的大小,便是閥門的開閉度。這種閥門具有輕巧的特點,比其他閥門節省材料;結構簡單;開閉迅速(只需旋轉90°);切斷和節流都能用;流體阻力小;操作省力。在工業生產中,蝶閥日益得到廣泛使用。但它用料單薄,經不起高壓、高溫,通常只用于風路、水路和某些氣路。
②. 蝶(die)(die)閥(fa)(fa)(fa)結(jie)構簡(jian)單(dan)、體積小、重量輕,只由少數幾(ji)個零件(jian)組成,而且只需旋轉90°即可快(kuai)速啟(qi)閉,操作簡(jian)單(dan),同時(shi)該閥(fa)(fa)(fa)門(men)具(ju)有(you)良好的(de)流體控(kong)制特性(xing)(xing)。蝶(die)(die)閥(fa)(fa)(fa)處于完全開(kai)啟(qi)位置時(shi),蝶(die)(die)板(ban)厚度是(shi)介質流經(jing)閥(fa)(fa)(fa)體時(shi)唯一(yi)的(de)阻力,因此通過該閥(fa)(fa)(fa)門(men)所產生的(de)壓力降(jiang)很小,故具(ju)有(you)較好的(de)流量控(kong)制特性(xing)(xing)。蝶(die)(die)閥(fa)(fa)(fa)有(you)彈性(xing)(xing)密(mi)(mi)封圈密(mi)(mi)封和金屬密(mi)(mi)封兩種密(mi)(mi)封形式。彈性(xing)(xing)密(mi)(mi)封閥(fa)(fa)(fa)門(men),密(mi)(mi)封圈可以(yi)鑲嵌(qian)在閥(fa)(fa)(fa)體上或附在蝶(die)(die)板(ban)周邊(bian)。

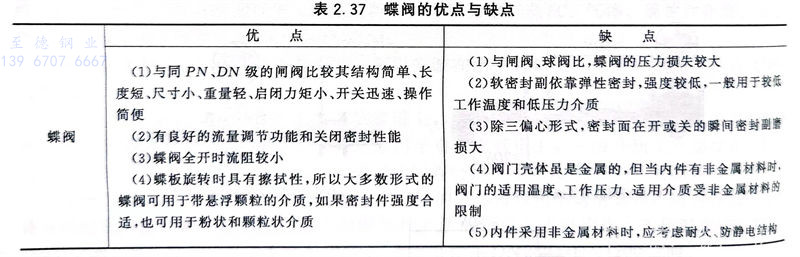

常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法蘭上。閥門的強度性能是指閥門承受介質壓力的能力。閥門是承受內壓的機械產品,因而必須具有足夠的強度和剛度,以保證長期使用而不發生破裂或產生變形。閥門的優點與缺點見表2.37。
③. 蝶閥(fa)與相同公稱(cheng)壓力等(deng)級(ji)的(de)平行式(shi)閘閥(fa)比較,其尺寸(cun)小、重量輕、開關迅速、具有一(yi)定的(de)調(diao)節(jie)功能,適合制成(cheng)較大(da)口徑和壓力較低的(de)閥(fa)門。
④. 在(zai)安裝(zhuang)時,蝶(die)板要停(ting)在(zai)關閉(bi)的(de)位(wei)置(zhi)上。開啟(qi)位(wei)置(zhi)應按蝶(die)板的(de)旋轉角度來(lai)確定(ding)。帶有旁(pang)通閥(fa)的(de)蝶(die)閥(fa),開啟(qi)前應先打(da)開旁(pang)通閥(fa)。應按蝶(die)閥(fa)制造廠的(de)安裝(zhuang)說(shuo)明(ming)書進(jin)行安裝(zhuang),重的(de)蝶(die)閥(fa),應設置(zhi)牢固的(de)基礎(chu)。
⑤. 同心(xin)蝶閥(fa)的(de)(de)結構(gou)特(te)征(zheng)為閥(fa)桿軸(zhou)心(xin)、蝶板中(zhong)心(xin)、本體中(zhong)心(xin)在(zai)同一位(wei)置上。常見的(de)(de)襯膠蝶閥(fa)即屬于此類。缺點是由于蝶板與閥(fa)座(zuo)始終處(chu)于擠壓、刮擦(ca)狀態,阻力矩(ju)大、磨(mo)損(sun)快(kuai)。為克服(fu)原有管線擠壓、刮擦(ca),保證密封(feng)性(xing)能,閥(fa)座(zuo)基本上采用橡(xiang)膠或聚四氟乙烯等彈性(xing)材料,但也因(yin)而在(zai)使用上受到(dao)溫度的(de)(de)限制(zhi),這就是為什么傳(chuan)統上人(ren)們認為蝶閥(fa)不耐(nai)高(gao)溫的(de)(de)原因(yin)。
⑥. 蝶(die)(die)閥的(de)蝶(die)(die)板(ban)安裝于管道的(de)直徑方向。在蝶(die)(die)閥閥體圓柱形通道內(nei),圓盤形蝶(die)(die)板(ban)繞著軸線(xian)旋轉,旋轉角度在0°~90°之間,旋轉到90°時,閥門則為全(quan)開狀(zhuang)態(tai)。
⑦. 采用金屬密(mi)封(feng)的(de)(de)閥(fa)(fa)(fa)(fa)門一般比彈(dan)性密(mi)封(feng)的(de)(de)閥(fa)(fa)(fa)(fa)門壽命長(chang),但很(hen)難做(zuo)到(dao)完全密(mi)封(feng)。金屬密(mi)封(feng)能適應(ying)較高的(de)(de)工(gong)作(zuo)溫度(du),彈(dan)性密(mi)封(feng)則具有(you)受溫度(du)限制的(de)(de)缺陷。如(ru)果要求(qiu)蝶(die)閥(fa)(fa)(fa)(fa)作(zuo)為流量控(kong)制使(shi)用,主要的(de)(de)是正確(que)選擇閥(fa)(fa)(fa)(fa)門的(de)(de)尺寸(cun)和類型。蝶(die)閥(fa)(fa)(fa)(fa)的(de)(de)結構原理(li)尤其適合制作(zuo)大口徑閥(fa)(fa)(fa)(fa)門。蝶(die)閥(fa)(fa)(fa)(fa)不僅在石油、煤氣、化工(gong)、水處理(li)等一般工(gong)業(ye)上得到(dao)廣泛(fan)應(ying)用,而且還應(ying)用于(yu)熱電站的(de)(de)冷卻水系統。

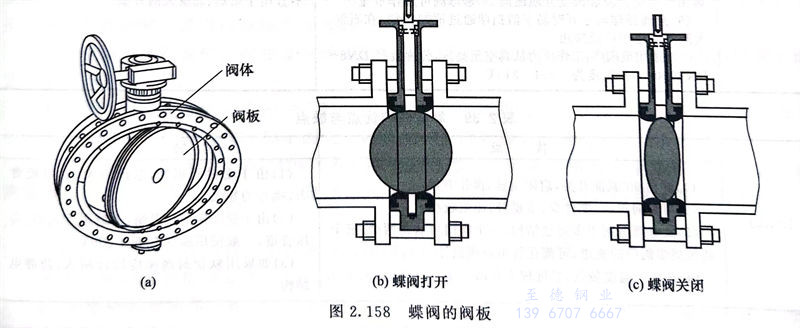

⑧. 如圖2.158所示,蝶閥的閥芯是閥板,且為角行程,如遇其他閥門直接相連可能會影響蝶閥閥芯的動作,因此,在配管設計時,需注意蝶閥與其連接的其他閥門或管件。
