1. 物位測量儀表的分(fen)類
物位指存儲容器(qi)或(huo)(huo)生(sheng)產設備里(li)液體、固(gu)體、氣(qi)體高(gao)度(du)或(huo)(huo)位置。液體液面的(de)高(gao)度(du)或(huo)(huo)位置稱(cheng)為(wei)(wei)液位,固(gu)體粉末或(huo)(huo)顆粒狀固(gu)體的(de)堆積高(gao)度(du)或(huo)(huo)表面位置稱(cheng)為(wei)(wei)料位,氣(qi)-氣(qi)、液-液、液-固(gu)等(deng)分(fen)(fen)界面稱(cheng)為(wei)(wei)界位。液位、料位、界位統稱(cheng)為(wei)(wei)物位。物位測(ce)(ce)(ce)量就是正確測(ce)(ce)(ce)量容器(qi)或(huo)(huo)設備中儲存物質的(de)容量,也是保證(zheng)生(sheng)產連續、安全(quan)進行(xing)的(de)重要因素(su)。物位測(ce)(ce)(ce)量儀表的(de)種(zhong)類(lei)很(hen)多,按照測(ce)(ce)(ce)量原理來分(fen)(fen)大致可以分(fen)(fen)成(cheng)直讀式(shi)、浮力式(shi)、差壓式(shi)、電學式(shi)、聲學式(shi)、核輻(fu)射(she)式(shi)及射(she)流(liu)、激光(guang)、微(wei)波、振(zhen)動(dong)式(shi)等(deng);按照被(bei)測(ce)(ce)(ce)介(jie)質的(de)種(zhong)類(lei),物位測(ce)(ce)(ce)量儀表可分(fen)(fen)成(cheng)液位計、界位計和料位計。
液位是(shi)工業生產中(zhong)的最(zui)重(zhong)要(yao)的工作(zuo)參(can)數(shu)之(zhi)一,其與溫度(du)、壓力(li)、流量并稱工業四大工作(zuo)參(can)數(shu)。根據不(bu)同測量要(yao)求(qiu),可采用差壓式、浮筒(tong)式、電容式、雷達、超聲波、放射性儀表(biao)等。
2. 物位(wei)測量(liang)儀表的布置
①. 物位測量儀表的儀表連接頭(管(guan)嘴)位置應(ying)避免受到進入設備物流沖擊的影響。
②. 儀(yi)(yi)表的(de)觀測面(mian)應(ying)朝向(xiang)操作通道,周圍不應(ying)有妨(fang)礙維(wei)修(xiu)儀(yi)(yi)表的(de)物(wu)件。物(wu)位測量儀(yi)(yi)表宜安裝(zhuang)在平(ping)臺一(yi)端,或加寬(kuan)平(ping)臺。
③. 物位測量儀表的(de)儀表連接頭(管嘴(zui))如在設備的(de)底(di)部(bu),應伸(shen)入設備100mm。
④. 測量(liang)(liang)界(jie)位時,物位測量(liang)(liang)儀表的上部儀表連接頭(tou)(管(guan)嘴)必須位于液相層內。
⑤. 數個液(ye)位計組合(he)使用時(shi),宜(yi)采用連(lian)通(tong)管安裝(zhuang)形式。
⑥. 塔上(shang)液(ye)(ye)面計(ji)和液(ye)(ye)面調節器的管(guan)口(kou)方(fang)位取決于受液(ye)(ye)槽(cao)與重沸(fei)器返回口(kou)之間的關系,應避開再沸(fei)器返回管(guan)口(kou)正面60°角范圍(管(guan)口(kou)處設有(you)擋板除外),使液(ye)(ye)面不受流入液(ye)(ye)體沖擊的影響;應設置在靠近平(ping)臺或梯子處,便于操(cao)作的地方(fang),不應安裝在塔平(ping)臺入口(kou)處,以免堵塞(sai)通道;應設置在監視(shi)和檢查時可看到液(ye)(ye)面的地方(fang)。
⑦. 物位測(ce)量儀表的觀測(ce)面應朝向操作(zuo)側,周(zhou)圍應有(you)檢修空間。物位測(ce)量儀表不應妨礙人員(yuan)通(tong)行(xing),宜布置在(zai)平臺(tai)一端,或加寬平臺(tai)。
⑧. 放射性物(wu)位測量儀表的(de)安裝應按照制(zhi)造廠的(de)要(yao)(yao)求進行,并應符合現行國(guo)家標準GBZ125《含密封源儀表的(de)放射衛生防(fang)護要(yao)(yao)求》的(de)有關規定。放射源安裝方位不應朝向主要(yao)(yao)操作通道。

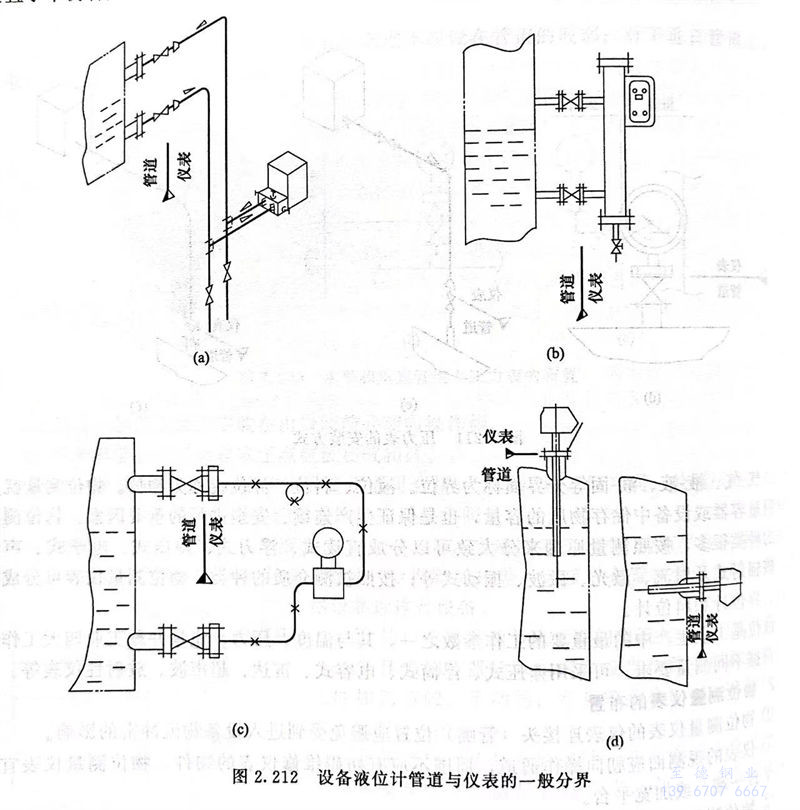

⑨. 與設(she)(she)備采用(yong)法蘭、螺紋連接,有些需提供根部(bu)閥(fa),根部(bu)閥(fa)、螺栓、螺母(mu)、墊片(pian)由管(guan)(guan)道(dao)(配管(guan)(guan))專(zhuan)業設(she)(she)計,見圖2.212。采用(yong)平(ping)(ping)衡(heng)(heng)管(guan)(guan)可以減少設(she)(she)備本(ben)體(ti)的(de)管(guan)(guan)口(kou)數量。平(ping)(ping)衡(heng)(heng)管(guan)(guan)及根部(bu)閥(fa)由管(guan)(guan)道(dao)(配管(guan)(guan))專(zhuan)業設(she)(she)計,其(qi)規(gui)格等級(ji)應滿足(zu)相同壓力等級(ji)下管(guan)(guan)材(cai)規(gui)定,應注(zhu)意根部(bu)閥(fa)應水平(ping)(ping)垂(chui)直于平(ping)(ping)衡(heng)(heng)管(guan)(guan)安裝。
