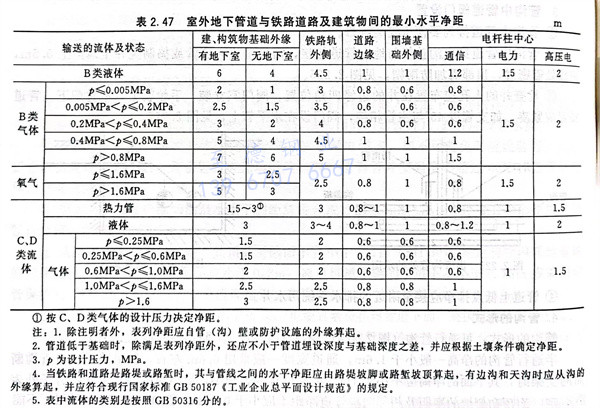

室外地(di)下(xia)管(guan)道與鐵路(lu)道路(lu)及(ji)建筑(zhu)物間(jian)的最小水(shui)平凈距見(jian)表2.47。

①. 按C、D類氣體的設(she)計壓力決定凈距。

   注(zhu)：1. 除(chu)注(zhu)明(ming)者外(wai)(wai)，表列凈距應自管（溝(gou)）壁或防(fang)護(hu)設施(shi)的外(wai)(wai)緣算起。

         2. 管道(dao)低于(yu)基礎時，除(chu)滿足表列(lie)凈距外，還應不小(xiao)于(yu)管道(dao)埋設(she)深度(du)與基礎深度(du)之(zhi)差，并(bing)應根據土壤(rang)條件確定(ding)凈距。

         3. p為設計壓(ya)力，MPa。

         4. 當鐵路(lu)和道路(lu)是路(lu)堤(di)或路(lu)塹時(shi)，其與管線之(zhi)間(jian)的水(shui)平(ping)凈(jing)距應(ying)由路(lu)堤(di)坡腳(jiao)或路(lu)塹坡頂算(suan)起，有邊溝(gou)和天溝(gou)時(shi)應(ying)從溝(gou)的外緣(yuan)算(suan)起，并應(ying)符合現行(xing)國家標準(zhun)GB50187《工業企業總(zong)平(ping)面設計(ji)規范》的規定。

         5. 表中流體的類(lei)別是按照GB50316分(fen)的。

工(gong)程應(ying)用：某(mou)裝置埋地(di) RTR管道的設計

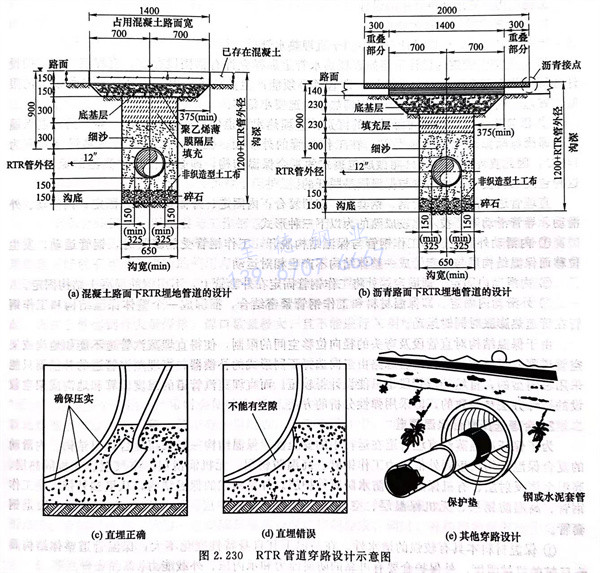

     某裝(zhuang)置埋(mai)地(di)RTR管道需要穿越混凝土路面(mian)和瀝青路面(mian)，最大(da)允許埋(mai)設(she)(she)覆土深度取決于回填土的顆粒及RTR管子本身，可(ke)參(can)考AWWAM45設(she)(she)計(ji)要求，見圖2.230。

工程應用：管(guan)溝內(nei)可(ke)燃介質管(guan)道的配(pei)管(guan)設計(ji)

    某裝置的(de)甲醇介(jie)質(zhi)需(xu)要收集(ji)到DN2000的(de)管(guan)(guan)道內，這根管(guan)(guan)道設(she)計溫度(du)為(wei)(wei)-15.8～80℃，設(she)計壓力為(wei)(wei)0.8MPa，管(guan)(guan)線長度(du)200m。為(wei)(wei)了滿(man)足工藝(yi)的(de)高度(du)要求，需(xu)要布置在地(di)面以(yi)下，采用管(guan)(guan)溝(gou)內布置，再用細沙直埋，以(yi)避免(mian)(mian)危險介(jie)質(zhi)在溝(gou)內聚集(ji)，引起事(shi)故(gu)。在溝(gou)底設(she)置混(hun)凝土管(guan)(guan)墩以(yi)支撐甲醇管(guan)(guan)道，在管(guan)(guan)道中間位置設(she)置固定(ding)支架(jia)。管(guan)(guan)溝(gou)的(de)頂部高出(chu)地(di)面300mm，并覆蓋混(hun)凝土板，避免(mian)(mian)雨水等進(jin)入溝(gou)內。
