一(yi)、管廊布置的一(yi)般要求
①. 管廊(lang)應(ying)處于(yu)易與(yu)各(ge)類主要設(she)備(bei)聯系的(de)位置(zhi)上(shang)。要考慮能(neng)使多數管線布置(zhi)合理，少(shao)繞行(xing)，以減少(shao)管線長度。典型的(de)位置(zhi)是在(zai)兩(liang)排設(she)備(bei)的(de)中間或一排設(she)備(bei)的(de)旁(pang)側。
②. 布置(zhi)管廊(lang)要綜合考慮道路、消防的需要，以及地下管道與電纜布置(zhi)和臨近建、構筑物等情(qing)況，并避開大、中型(xing)設備的檢修場地。
③. 管廊上部可(ke)以(yi)布置空(kong)冷器、小型設備(bei)、操作(zuo)閥組(zu)平臺、儀表和電氣電纜槽等，下部可(ke)以(yi)布置泵等設備(bei)。
④. 管廊上(shang)設有的(de)閥門需要操作(zuo)(zuo)或檢(jian)修(xiu)時(shi)，應設置人行走道或局部(bu)操作(zuo)(zuo)平臺。
二、管廊軸(zhou)向柱距的設計
①. 管(guan)廊軸向柱距(ju)由(you)敷(fu)設在其上的(de)管(guan)道因垂直載(zai)荷(he)所產生的(de)彎(wan)曲應(ying)力(li)和撓度決定的(de)。
②. 根據管段不(bu)應(ying)在(zai)輕微外界擾力作用下發(fa)生明(ming)顯振動(dong)(dong)的(de)要求，規(gui)定(ding)裝置內管道的(de)固有(you)振動(dong)(dong)頻率宜(yi)不(bu)低于(yu)4次/s，裝置外管段的(de)自由(you)振動(dong)(dong)頻率不(bu)低于(yu)2.55次/s，由(you)此規(gui)定(ding)得(de)出兩支架間管道允許撓度f，裝置內為15mm，裝置外為38mm。

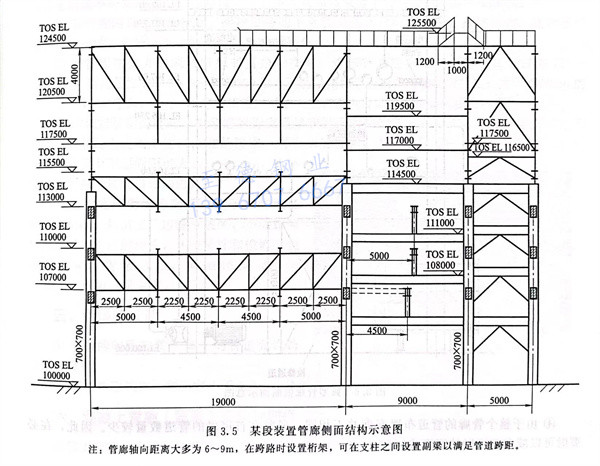

③. 管(guan)廊(lang)軸向柱距通常為6～9m，如中(zhong)、小直徑管(guan)道較多時，可在支柱之間(jian)設置副梁以滿足管(guan)道跨距，見圖(tu)3.5。
④. 管(guan)廊支柱的(de)間距，宜與設備(bei)框架(jia)支柱的(de)間距取得一致，以便管(guan)道通過(guo)。
三(san)、管廊橫(heng)斷面寬度的(de)設計
①. 管(guan)(guan)(guan)廊的(de)(de)寬度主(zhu)要由管(guan)(guan)(guan)道的(de)(de)數量和(he)管(guan)(guan)(guan)徑(jing)的(de)(de)大小確定。并考慮(lv)一定的(de)(de)預留(liu)寬度，新設(she)計(ji)的(de)(de)管(guan)(guan)(guan)廊一般留(liu)有擴建預留(liu)量［全廠性管(guan)(guan)(guan)廊或管(guan)(guan)(guan)墩上（包括穿越涵洞）應(ying)留(liu)有10%~30％的(de)(de)裕量，裝置(zhi)主(zhu)管(guan)(guan)(guan)廊宜留(liu)有10％～20％的(de)(de)裕量］。同時(shi)要考慮(lv)管(guan)(guan)(guan)廊下設(she)備和(he)通道以及管(guan)(guan)(guan)廊上空冷設(she)備等(deng)結(jie)構的(de)(de)影響。如果要求敷設(she)儀表(biao)引線槽架和(he)電(dian)力電(dian)纜時(shi)，還應(ying)考慮(lv)它(ta)們(men)所需的(de)(de)寬度。
②. 管廊(lang)上布置空冷器時，管廊(lang)橫斷面支柱跨距(ju)最好與空冷器的間距(ju)尺寸(cun)相(xiang)同(tong)，以使管廊(lang)立柱與空冷器支柱中(zhong)心線對齊。

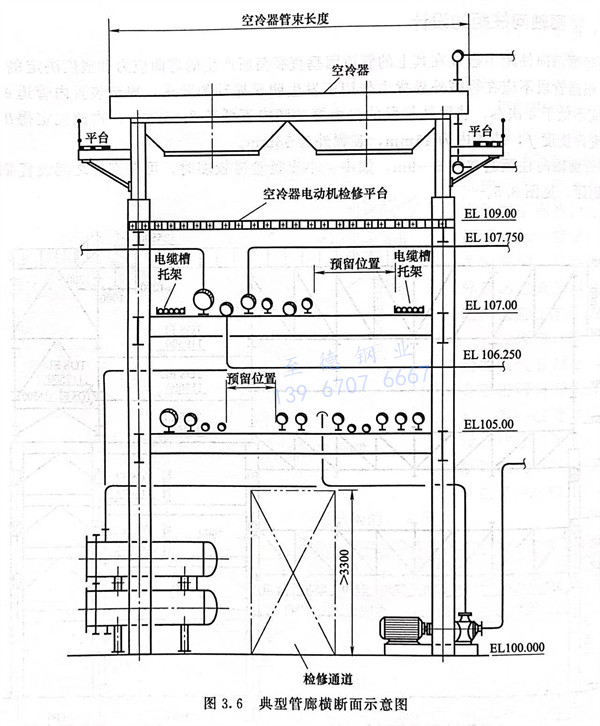

③. 管(guan)(guan)廊(lang)下(xia)(xia)布置泵(beng)時(shi)，應考慮泵(beng)的(de)布置及其(qi)所需操作和(he)檢(jian)修(xiu)通(tong)道的(de)寬(kuan)(kuan)度(du)，如(ru)果泵(beng)的(de)驅動(dong)機用電(dian)纜地下(xia)(xia)敷設時(shi)，還應考慮電(dian)纜溝所需寬(kuan)(kuan)度(du)。此外，還要考慮泵(beng)用冷卻水管(guan)(guan)道和(he)排水管(guan)(guan)道的(de)干管(guan)(guan)所需寬(kuan)(kuan)度(du)。不過，電(dian)纜溝和(he)排水管(guan)(guan)道可以布置在通(tong)道的(de)下(xia)(xia)面(mian)，見圖3.6。
④. 由于整個管廊的管道布(bu)置密(mi)度(du)并不(bu)相同(tong)，通(tong)常(chang)在首尾(wei)段(duan)的管道數(shu)量較少。因此，在必(bi)要時可以減(jian)少首尾(wei)段(duan)的寬(kuan)度(du)或(huo)層數(shu)。
四(si)、管廊層高的設計
①. 接近地面第一層(ceng)管廊的(de)最(zui)小凈高的(de)設(she)計
a. 在道路(lu)上(shang)空橫穿時，按(an)中國國內消防車、運輸車等一般(ban)高(gao)度(du)標(biao)(biao)準，SH規范的管(guan)廊高(gao)度(du)布置標(biao)(biao)準要求(qiu)如下。
·裝置內(nei)管廊距地面(mian)凈(jing)(jing)(jing)空高度(du)：行車道(dao)、消防道(dao)和檢(jian)修通(tong)(tong)道(dao)最(zui)小(xiao)凈(jing)(jing)(jing)高4.5m，泵區(qu)檢(jian)修通(tong)(tong)道(dao)最(zui)小(xiao)凈(jing)(jing)(jing)高3m，操作(zuo)通(tong)(tong)道(dao)最(zui)小(xiao)凈(jing)(jing)(jing)高2.2m（此高度(du)是(shi)飲用(yong)了歐美國(guo)家人的(de)高度(du)加安全帽的(de)高度(du)算(suan)出(chu)來的(de)，日本操作(zuo)通(tong)(tong)道(dao)通(tong)(tong)常(chang)為2.0m）。
·裝置外(wai)跨(kua)越廠區的(de)全廠管(guan)廊據地(di)面凈(jing)空高度：跨(kua)越鐵路最小凈(jing)高5.5m，跨(kua)越廠內道路最小凈(jing)高5m。
以上僅是一(yi)般情(qing)況下管(guan)(guan)廊(lang)(lang)(lang)的(de)(de)高度要(yao)(yao)(yao)(yao)求(qiu)，管(guan)(guan)廊(lang)(lang)(lang)的(de)(de)設計高度還要(yao)(yao)(yao)(yao)結合項(xiang)目(mu)實際情(qing)況考(kao)慮全廠的(de)(de)大型(xing)設備的(de)(de)運輸(shu)需要(yao)(yao)(yao)(yao)的(de)(de)高度，再最終(zhong)確定管(guan)(guan)廊(lang)(lang)(lang)的(de)(de)布置(zhi)高度。例如，某新建工廠，根據大件運輸(shu)的(de)(de)要(yao)(yao)(yao)(yao)求(qiu)，跨(kua)越(yue)全廠主干道的(de)(de)管(guan)(guan)廊(lang)(lang)(lang)，距離地面(mian)的(de)(de)最小凈空高度為10m。
國外某工程(cheng)項(xiang)目，需根據所在國家的規范要求(qiu)設(she)計(ji)管(guan)(guan)廊(lang)(lang)高度(du)。例如，蘇聯（俄羅斯）的消防(fang)車一般較高，俄羅斯全廠管(guan)(guan)廊(lang)(lang)距離路面最小凈高為5.5m，比中國高0.5m。
b. 當管(guan)廊有桁(heng)架時要(yao)按桁(heng)架底高計算。
c. 為(wei)有效地利(li)用管(guan)廊(lang)(lang)空(kong)間(jian)，多(duo)在管(guan)廊(lang)(lang)下(xia)布置泵。考慮到泵的操(cao)作和維護，宜有4.0m凈空(kong)高度。
②. 管(guan)廊上管(guan)道(dao)與分區設備(bei)(bei)相接時，一般(ban)應比管(guan)廊的底層管(guan)道(dao)標高(gao)(gao)低或高(gao)(gao)600～1000mm。管(guan)廊下布置管(guan)殼式換熱設備(bei)(bei)時，根據(ju)設備(bei)(bei)實際高(gao)(gao)度需要增加管(guan)廊下的凈(jing)空。
③. 管(guan)(guan)(guan)廊(lang)外設(she)備(bei)的(de)管(guan)(guan)(guan)道進(jin)入管(guan)(guan)(guan)廊(lang)所(suo)必需(xu)的(de)高度。若(ruo)為大型裝置，其(qi)設(she)備(bei)和(he)管(guan)(guan)(guan)徑較大，為防止管(guan)(guan)(guan)道出現不(bu)必要的(de)袋(dai)形，管(guan)(guan)(guan)廊(lang)最下一層橫梁底標高應低于設(she)備(bei)管(guan)(guan)(guan)口500～750mm。
④. 若管(guan)廊附近有換(huan)熱框(kuang)架(jia)，換(huan)熱設備的(de)(de)下部管(guan)道(dao)要從它(ta)的(de)(de)框(kuang)架(jia)平臺接往管(guan)廊，此時至(zhi)少(shao)要保證管(guan)廊的(de)(de)下層橫梁低于換(huan)熱框(kuang)架(jia)第一層平臺。
⑤. 當(dang)(dang)管(guan)(guan)廊改變方向或兩管(guan)(guan)廊成直角(jiao)相(xiang)交時，管(guan)(guan)廊宜(yi)錯層(ceng)布置，錯層(ceng)的(de)(de)高(gao)差(cha)(cha)宜(yi)為750～1000mm。當(dang)(dang)高(gao)差(cha)(cha)為750mm時，DN250以下的(de)(de)管(guan)(guan)子用(yong)兩個(ge)直角(jiao)彎(wan)頭和短管(guan)(guan)相(xiang)接；大(da)于(yu)DN250的(de)(de)管(guan)(guan)子用(yong)一個(ge)45°彎(wan)頭、一個(ge)90°彎(wan)頭相(xiang)接。對(dui)于(yu)大(da)型裝置也可采(cai)用(yong)1000mm以上的(de)(de)高(gao)差(cha)(cha)。
⑥. 在確(que)定管(guan)(guan)廊(lang)高度(du)(du)時，要考(kao)慮到管(guan)(guan)廊(lang)橫梁(liang)和縱梁(liang)的結(jie)構斷面和形式，務必(bi)使梁(liang)底或(huo)桁(heng)架底的高度(du)(du)滿(man)足上(shang)述確(que)定管(guan)(guan)廊(lang)高度(du)(du)的要求。對于雙層(ceng)管(guan)(guan)廊(lang)，上(shang)下層(ceng)間距(ju)一(yi)般為1.5～2.0m，對于大型(xing)裝置上(shang)下層(ceng)間距(ju)可為2.5～3.0m，主要取(qu)決于管(guan)(guan)廊(lang)上(shang)最(zui)大口徑(jing)的管(guan)(guan)道。
⑦. 裝置之間的(de)管(guan)廊高(gao)度取決于管(guan)廊地(di)(di)區的(de)具體情況，如沿工廠(chang)(chang)邊緣或罐區，不會(hui)影(ying)響廠(chang)(chang)區交(jiao)通(tong)和(he)擴建的(de)地(di)(di)段，從經濟性和(he)檢修方(fang)便考慮，可(ke)用管(guan)墩敷設(she)，離地(di)(di)面高(gao)300～500mm，即(ji)可(ke)滿足(zu)要求。
五、管(guan)墩的設計

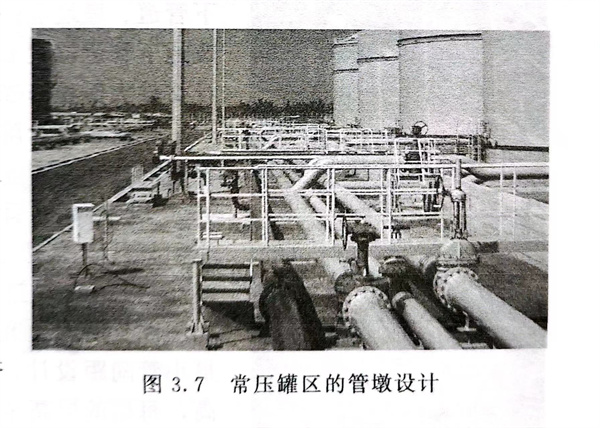

圖(tu)3.7 常壓罐區的管(guan)墩設計
①. 管墩的間距按管徑最小的管道允許跨距進行(xing)設置。
②. 管(guan)墩頂距地面一般不宜小(xiao)于0.4m，見圖(tu)3.7。
六、混凝土管廊（管墩(dun)）梁頂預埋(mai)件
混凝土管(guan)廊（管(guan)墩）的梁(liang)頂應(ying)設通(tong)長預(yu)埋件，預(yu)埋件的形式應(ying)符(fu)合國(guo)家標準SH/T 3055的要(yao)求。一(yi)般(ban)橫(heng)(heng)梁(liang)上應(ying)埋放一(yi)根圓(yuan)鋼(gang)或(huo)鋼(gang)板，以減少管(guan)道(dao)與橫(heng)(heng)梁(liang)間的摩擦力。

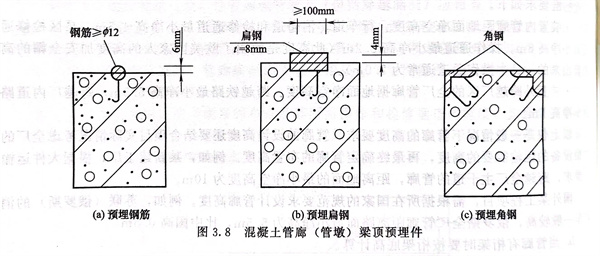

例(li)如(ru)，某項(xiang)目(mu)在(zai)混(hun)凝土管(guan)(guan)廊(lang)（管(guan)(guan)墩）梁頂上設(she)置預埋(mai)(mai)件時(shi)，混(hun)凝土管(guan)(guan)廊(lang)（管(guan)(guan)墩）梁頂一般按圖3.8（a）、（b）所(suo)示(shi)設(she)通長預埋(mai)(mai)件，當(dang)管(guan)(guan)廊(lang)需要設(she)導向(xiang)架(jia)(jia)時(shi)，預埋(mai)(mai)件采用圖3.8（b）所(suo)示(shi)的形(xing)式；當(dang)管(guan)(guan)廊(lang)需要設(she)固定架(jia)(jia)時(shi)，預埋(mai)(mai)件采用圖3.8（c）所(suo)示(shi)的形(xing)式。
七、管(guan)廊上儀表(biao)電(dian)氣電(dian)纜(lan)槽架及巡檢梯子(zi)平臺的(de)布置
①. 如(ru)果是中小型工(gong)程項目，儀表(biao)電氣(qi)電纜槽架寬度較小，布置在管廊內或者掛在管廊外側(ce)面均可，并保持管道與槽架之間(jian)的間(jian)距。
②. 大中型項目，儀(yi)(yi)表電氣(qi)電纜(lan)槽(cao)架較寬，可能(neng)需要占一層(ceng)(ceng)管(guan)廊的空間(jian)。電纜(lan)槽(cao)架和儀(yi)(yi)表槽(cao)架宜布(bu)置在上層(ceng)(ceng)，電纜(lan)槽(cao)架層(ceng)(ceng)通常(chang)布(bu)置在火炬(ju)管(guan)道層(ceng)(ceng)與公(gong)用(yong)工程管(guan)道層(ceng)(ceng)之間(jian)。槽(cao)架的附(fu)近或(huo)正(zheng)下(xia)方不應(ying)布(bu)置有(you)熱影響的管(guan)道。
③. 對于全(quan)廠性管廊，有的(de)項目(mu)在電纜(lan)槽(cao)架(jia)層設置(zhi)有全(quan)廠性巡檢通道，并每隔一定距(ju)離設置(zhi)一直爬梯到地面(mian)。
工程應(ying)用：管廊(lang)柱(zhu)子基礎與地下管道、埋地電纜碰撞(zhuang)
某(mou)工(gong)程在施工(gong)管(guan)廊(lang)柱子(zi)結構基礎時(shi)才發(fa)現，柱子(zi)基礎與地下管(guan)道、埋地電(dian)(dian)纜等(deng)大(da)量碰撞，只(zhi)能修(xiu)改管(guan)廊(lang)柱子(zi)位置或(huo)者修(xiu)改地下管(guan)道位置或(huo)者修(xiu)改埋地電(dian)(dian)纜的位置，造(zao)成多個專業的設計文件大(da)面(mian)積修(xiu)改。
建議在設計階段進行管廊柱子基(ji)礎(chu)與地下管道、埋地電纜(lan)碰撞檢查和各專業(ye)的會簽。
工程應(ying)用：管廊層高(gao)偏(pian)高(gao)引起的(de)設計不(bu)合理

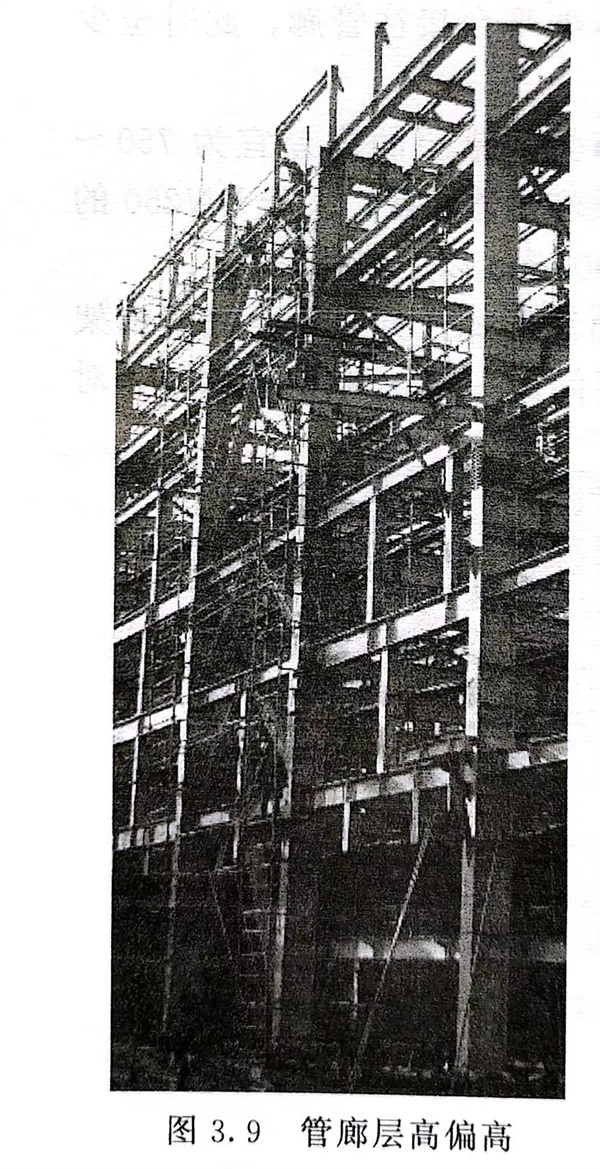

某(mou)石(shi)化裝置施工完(wan)后，發(fa)現(xian)(xian)裝置四周的全廠外(wai)管(guan)(guan)(guan)廊(lang)高(gao)(gao)達25m，從遠處觀望，外(wai)管(guan)(guan)(guan)廊(lang)全部遮擋(dang)住了(le)裝置內塔及其他設備，如圖3.9所示。究其原因，發(fa)現(xian)(xian)在設計時，管(guan)(guan)(guan)道間(jian)距沒有按(an)照(zhao)最(zui)小管(guan)(guan)(guan)間(jian)距設計，共5層(ceng)管(guan)(guan)(guan)廊(lang)，大口(kou)徑管(guan)(guan)(guan)道分布在各個管(guan)(guan)(guan)廊(lang)層(ceng)高(gao)(gao)，每層(ceng)的層(ceng)高(gao)(gao)至少設計成(cheng)了(le)3m，最(zui)大層(ceng)高(gao)(gao)設計成(cheng)了(le)5m。筆者嘗試(shi)優化后，這條管(guan)(guan)(guan)廊(lang)總(zong)高(gao)(gao)度(du)至少降低8m。
工程應(ying)用：管(guan)廊柱(zhu)子(zi)偏粗(cu)的不合理設計(ji)
在施工現(xian)場(chang)，某裝置管(guan)(guan)廊(lang)（A工程(cheng)(cheng)公(gong)司設計）與(yu)鄰近裝置管(guan)(guan)廊(lang)（B工程(cheng)(cheng)公(gong)司設計）直通連接時，發現(xian)管(guan)(guan)廊(lang)上的(de)管(guan)(guan)子、電(dian)纜(lan)槽架是一樣的(de)，管(guan)(guan)廊(lang)層高也一樣，但(dan)是，A工程(cheng)(cheng)公(gong)司負責設計的(de)管(guan)(guan)廊(lang)柱子尺(chi)寸(cun)為(wei)800mm×800mm，而B工程(cheng)(cheng)公(gong)司設計的(de)管(guan)(guan)廊(lang)柱子尺(chi)寸(cun)僅有400mm×400mm，差距非常大。
經核對設計(ji)文件，發現(xian)A工程(cheng)公司(si)設計(ji)的載荷數據比(bi)正常偏(pian)大了很多(duo)，引(yin)起(qi)了管廊(lang)柱子偏(pian)粗的不合理設計(ji)。
