不(bu)銹鋼管壁厚的表(biao)示方法(fa)在(zai)不(bu)同的標(biao)準中各不(bu)相同,但主要(yao)有三(san)種(zhong):
1. 以管子表號Sch表示公稱壁厚。
①. 此種表示方法以ASME B36.10《焊接和無縫鋼管》為代表并為其他許多標準所采用,常以“Sch”標示。不銹鋼管子表號是管子設計壓力與設計溫度下材料許用應力的比值乘以1000,并經圓整后的數值,見式(3.3.1)。

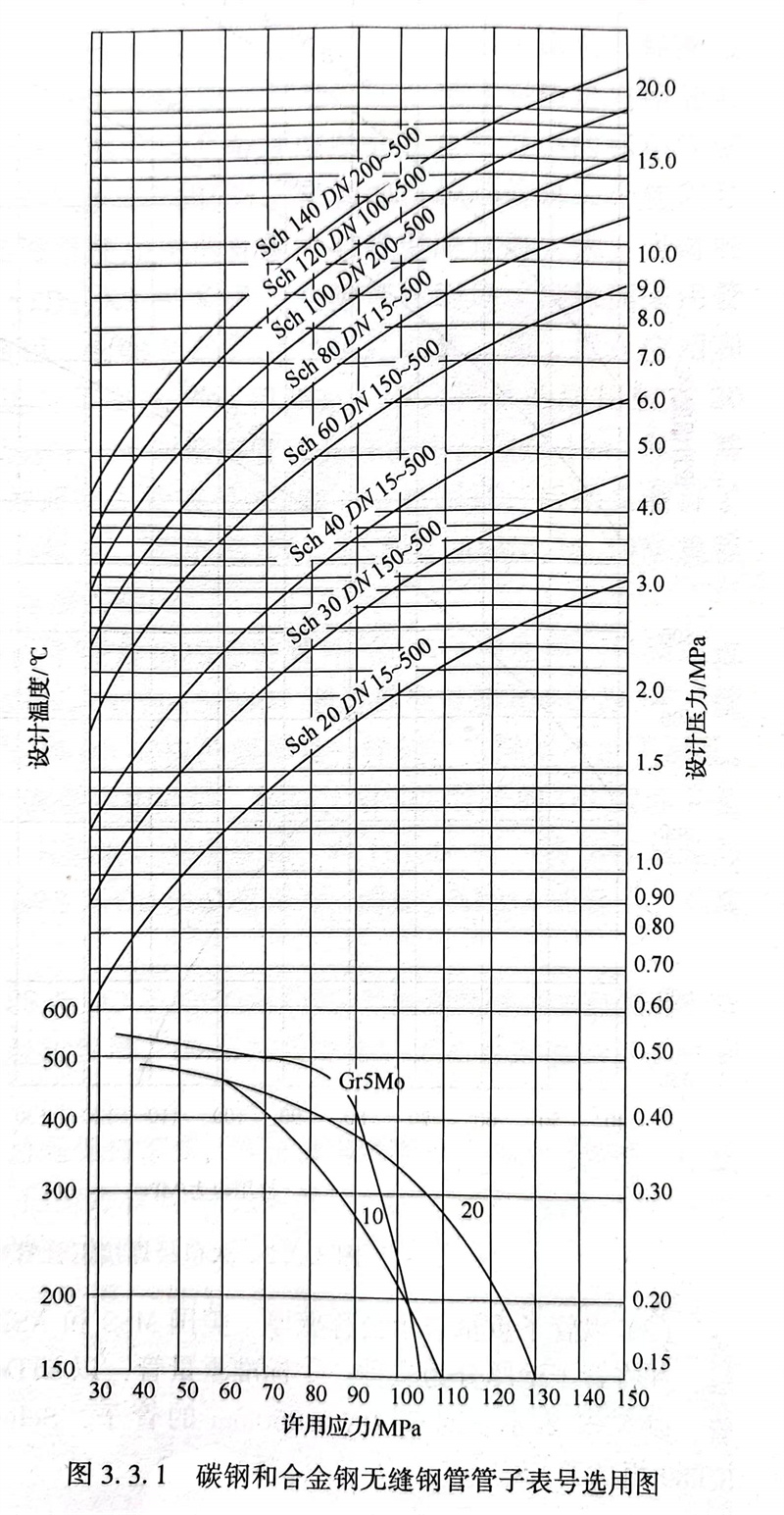

②. ASME B36.10和(he)JIS標準中(zhong),管(guan)(guan)子(zi)表號(hao)有:Sch10、20、30、40、60、80、100、120、140、160;③ASME B36.19中(zhong)不銹鋼(gang)(gang)管(guan)(guan)管(guan)(guan)子(zi)表號(hao)有:5S、10S、40S、80S;④SH 3405中(zhong),無縫(feng)鋼(gang)(gang)管(guan)(guan)采用(yong)(yong)了Sch20、30、40、60、80、100、120、140、160等9個表號(hao),不銹鋼(gang)(gang)管(guan)(guan)采用(yong)(yong)了 Sch5S、Sch10S、40S、80S等4個表號(hao)。⑤無縫(feng)鋼(gang)(gang)管(guan)(guan)和(he)焊接鋼(gang)(gang)管(guan)(guan)的管(guan)(guan)子(zi)表號(hao)可分(fen)別查圖3.3.1和(he)圖3.3.2確定(ding)。
2. 以不銹鋼管子重量(liang)表示(shi)公(gong)稱(cheng)壁厚(hou)
美國MSS和ASME也規定了以管(guan)(guan)子(zi)(zi)重量(liang)表(biao)示壁厚(hou)(hou)(hou)的(de)方法,并(bing)將管(guan)(guan)子(zi)(zi)壁厚(hou)(hou)(hou)分為三種:①. 標(biao)準重量(liang)管(guan)(guan),以STD表(biao)示;②. 加厚(hou)(hou)(hou)管(guan)(guan),以XS表(biao)示;③. 特厚(hou)(hou)(hou)管(guan)(guan),以XXS表(biao)示。對于(yu)DN≤250mm的(de)管(guan)(guan)子(zi)(zi),Sch40相(xiang)當于(yu)STD;DN<200mm的(de)管(guan)(guan)子(zi)(zi),Sch80相(xiang)當于(yu)XS。
3. 以不銹鋼鋼管量厚值表(biao)示公稱壁厚
中國,1SO和日本部分鋼管標準采用了壁厚值表示鋼曾(ceng)公稱壁厚。
